एलईडी बीम कोण: ऑप्टिक्स से पहले वितरण पढ़ें

कैटलॉग में स्पॉट का कोण दीवार का पूरा रूप नहीं बताता। भारत की दुकान, होटल या मुखौटे के लिए बीम सीमा, फील्ड कोण और बाहर फैलता प्रकाश फोटोमेट्रिक वक्र के साथ पढ़ें। माउंटिंग दूरी तथा वितरण केवल वाट से ज्यादा बताते हैं। समान प्रवाह के दो स्पॉट एक दीवार पर अलग निशान बनाना इसका उदाहरण है।

एलईडी बीम कोण कैसे परिभाषित है?

संबंधित फोटोमेट्रिक तल में अधिकतम की 50% तीव्रता वाली दो दिशाएं लें। उनके बीच पूरा कोण बीम कोण है; अक्ष से केवल एक तरफ न मापें। असममित ऑप्टिक्स में दूसरे संबंधित तल भी पढ़ें; मान अलग हो सकते हैं।

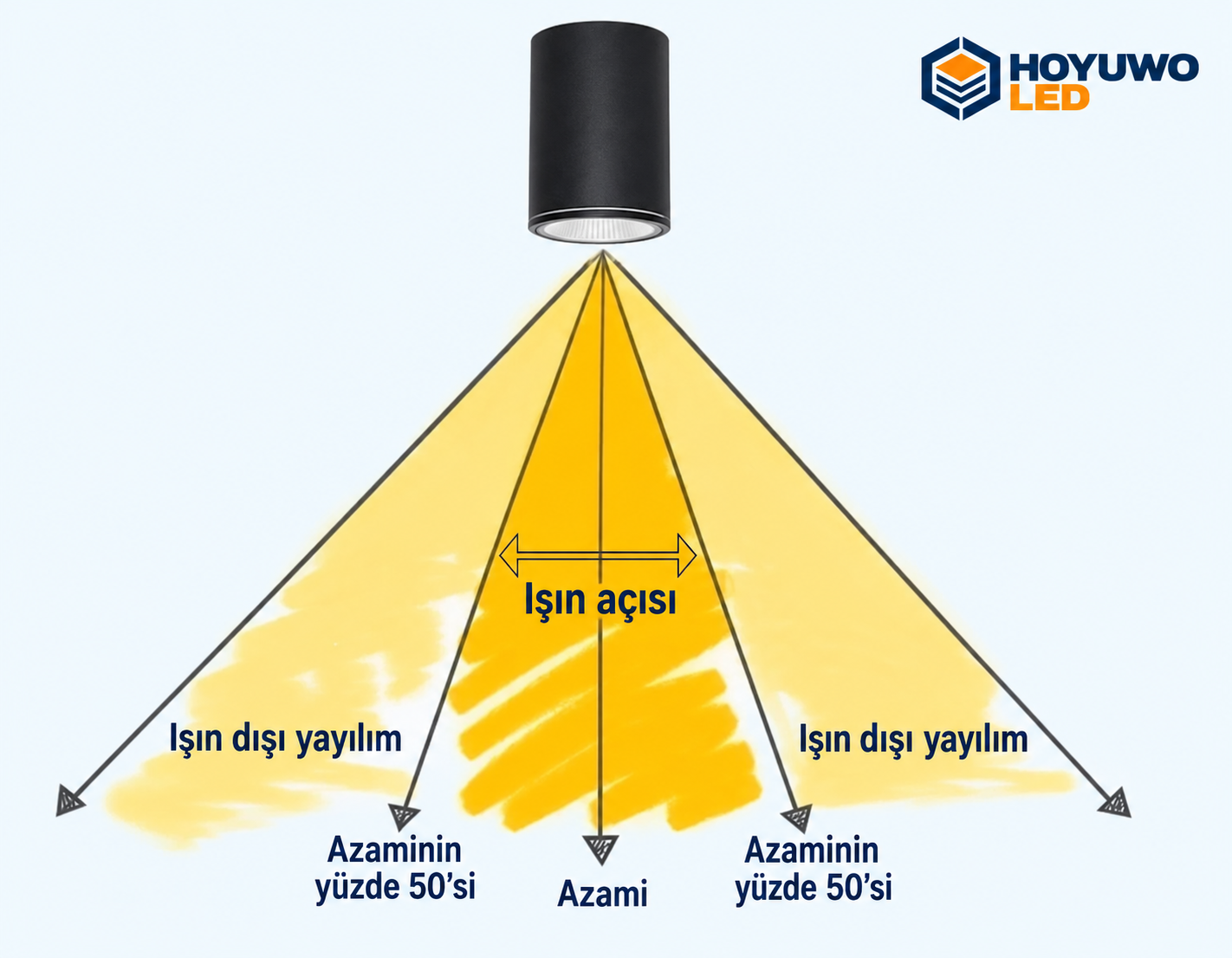

चित्र का विवरण और पाठ

• बीम कोण अधिकतम तीव्रता की 50% वाली दिशाओं के बीच है।
• आरेख में अधिकतम तीव्रता और मुख्य बीम से बाहर फैलाव भी है।

दीवार का दिखता निशान बीम की निश्चित सीमा न मानें। 50% कोण के बाहर भी अलग तीव्रता का प्रत्यक्ष प्रकाश हो सकता है। यह माप सीमा प्रत्यक्ष और अप्रत्यक्ष प्रकाश का अंतर भी नहीं।

एक सतह पर ऑप्टिक्स तुलना करें

दो ऑप्टिक्स में दूरी और लक्ष्य बिंदु स्थिर रखें। केंद्र से पृष्ठभूमि संक्रमण तथा अंधेरे रहने वाले क्षेत्रों में फैलाव देखें। ऑप्टिक्स और स्थान साथ बदलने पर अंतर का कारण समझना कठिन है।

बीम कोण और आसपास के फैलाव का क्या संबंध है?

प्रकाश निशान के केंद्र के साथ आसपास भी देखें। मुख्य कोण से बाहर फैलाव ऑप्टिक्स से बदलकर सतह के परिणाम को प्रभावित करता है।

10°, 24° और 38° विकल्प उदाहरण की दिशात्मक रीसेस्ड डाउनलाइट पर तुलना कर सकते हैं। समान प्रवाह संकरे कोण में जमा करने से सामान्यतः केंद्र तीव्रता बढ़ती है। लेकिन आसपास का रूप केवल इससे नहीं पता; ऑप्टिक्स वितरण देखें।

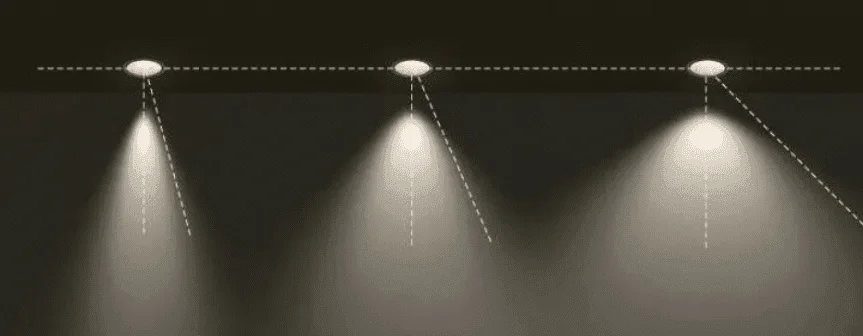

चित्र में हर कोण का उभरा क्षेत्र और उसका फैलाव तुलना है:

तीन कोण के आरेखीय वक्र साथ देखें:

24° को दूसरे दो वितरण के बीच देखें। 10° छोटा केंद्रीय क्षेत्र केंद्रित करता है, 38° बड़े क्षेत्र और नरम संक्रमण में फैल सकता है। मध्य विकल्प इन दोनों से तुलना योग्य है; वास्तविक परिणाम मॉडल पर निर्भर है।

परिणाम के लिए पूरे मॉडल की फोटोमेट्री और वस्तु की दूरी चाहिए। समान खपत का मतलब समान प्रवाह, हानि या वितरण नहीं। आरेख ऑप्टिकल प्रवृत्ति समझाता है; खपत, केंद्र तीव्रता तथा आसपास के प्रकाश की स्थिर बराबरी न बनाएं।

नीचे तालिका उत्पाद परिवार से आम कोण उदाहरण जोड़ती है। एक श्रेणी को एक ही ऑप्टिक्स नहीं चाहिए; बीम का काम उपयोग से बदलता है।

श्रेणी	सरफेस माउंट एलईडी सीलिंग लाइट	एलईडी डाउनलाइट	एलईडी स्पॉट	मुखौटे की लाइटिंग	UFO औद्योगिक एलईडी लाइट	एलईडी स्ट्रीट लाइटिंग
कोण या वितरण वर्ग	120°/140°	60°/90°/120°	15°/24°/36°/50°/60°	5°/10°/30°	60°/90°/120°	T1/T2/T3/T4/T5

झुकी बीम का निशान गोल न मानें

तल पर लंबवत सममित बीम का ज्यामितीय निशान गोल मान सकते हैं। लाइट झुके तो लक्ष्य निशान लंबा और सतह पर दूरी अलग होती है। भारत की काल्पनिक दुकान के डिस्प्ले में वास्तविक झुकाव गणना में लें; कैटलॉग डिग्री को केवल गोल व्यास में बदलकर निर्णय न करें। केंद्र तीव्रता और सतह प्रदीप्ति समान मात्रा नहीं।

एलईडी बीम कोण कैसे चुनें?

पहले लक्ष्य वस्तु और देखने की जगह तय करें। संकरी बीम डिस्प्ले वस्तु उभार सकती है; वही ऑप्टिक्स रास्ते पर दोहराना असुविधाजनक कंट्रास्ट बना सकता है। शील्डिंग तथा देखने वाले की दिशा की तीव्रता भी देखें। कोण संकरा करना अकेले चकाचौंध नहीं सुलझाता।

सामान्य प्रकाश आधार में चौड़ा वितरण, वस्तु या स्थान के एक्सेंट में केंद्रित ऑप्टिक्स देख सकते हैं। चयन कार्य दूरी, वांछित प्रभाव और जगह की ज्यामिति से जोड़ें।

1. एलईडी डाउनलाइट बीम कोण

बीम कोण	10°/15°	24°/36°45°	60°/90°/120°
विशेषताएं	संकरा वितरण छोटा क्षेत्र उभारता है; एक्सेंट के लिए देख सकते हैं।	मध्यम कोण स्थानीय और एक्सेंट प्रकाश के बीच तुलना योग्य हैं; प्रभाव माउंटिंग दूरी पर निर्भर है।	चौड़ा वितरण बड़ी सतह और नरम संक्रमण देकर सामान्य प्रकाश में उपयोग हो सकता है।
उपयोग	फूलदान, सजावटी भाग और दूसरी वस्तुओं का एक्सेंट।	विकल्पों में दीवार रोशन करने वाली डाउनलाइट या स्थानीय कार्य प्रकाश हो सकते हैं। खड़ी सतह पर रोशनी दीवार दिखाती और जगह का अनुभव बदल सकती है। ऑप्टिक्स तथा स्थान से भोजन मेज, भित्तिचित्र या पेंटिंग लक्ष्य हो सकते हैं।	गलियारा, होटल और शॉपिंग मॉल प्रवेश, ऑफिस तथा मिलती जगहें।

2. एलईडी फ्लडलाइट बीम कोण

चयन बाहरी खेल परिसर की लाइटिंग के लिए हो तो ऑप्टिक्स माउंटिंग, लक्ष्य दूरी और बाहर फैलाव से जोड़ें। 120° की 25°, 45°, 60° या 90° से तुलना करें। 70 × 140° में दो अलग तल के कोण पढ़ें; प्रकाश के ध्रुवण का अर्थ नहीं।

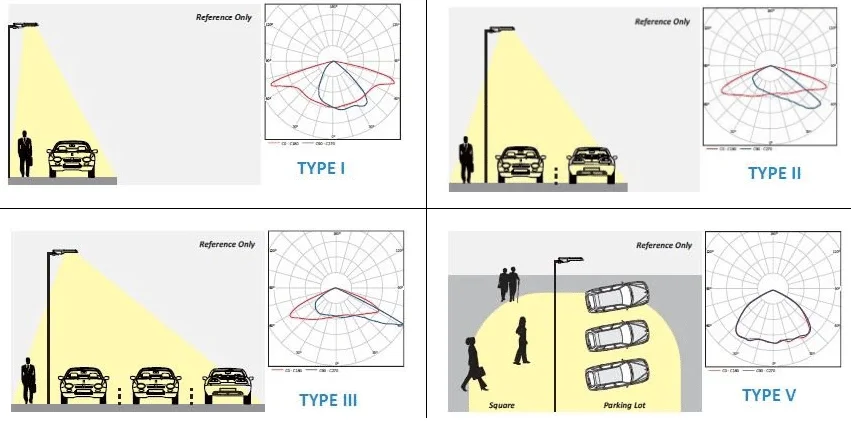

3. एलईडी स्ट्रीट लाइट वितरण प्रकार

भारत की सड़क परियोजना में वितरण सड़क चौड़ाई, खंभे की जगह और गणना से चुनें। प्रकार I, II, III, IV और V कोण की डिग्री नहीं, वितरण श्रेणियां हैं। विस्तृत तुलना में एलईडी स्ट्रीट लाइट प्रकाश वितरण गाइड ले सकते हैं।

केवल संदर्भकेवल संदर्भकेवल संदर्भकेवल संदर्भप्रकार Iप्रकार IIप्रकार IIIप्रकार Vचौकपार्किंग

4. एलईडी मुखौटा लाइटिंग में कोण चयन

एक लैंडस्केप लाइटिंग परियोजना में मुखौटे के रूप और माउंटिंग दूरी से शुरू करें। विकल्प के रूप में लीनियर वॉल वॉशर या खास एक्सेंट के लिए 30° तथा संकरी ऑप्टिक्स देख सकते हैं। सभी सतह पर एक कोण न थोपें; एकरूपता, दिशा और आसपास फैलाव साथ जांचें।

वितरण वक्र में बीम कोण आम तौर पर अधिकतम की 50% और फील्ड कोण 10% तीव्रता वाली दिशाओं के बीच पढ़ते हैं। फील्ड कोण बड़ा क्षेत्र बताता है, फिर भी पूरा फैलाव नहीं। ये सीमाएं अंदर के कुल प्रवाह प्रतिशत या दिखती रोशनी की निश्चित सीमा नहीं।

चित्र का विवरण और पाठ

• बीम कोण
• फील्ड कोण

आपतन कोण से प्रदीप्ति, परावर्तन और संचरण कैसे बदलते हैं?

सतह तक पहुंचती रोशनी और बाद में परावर्तित या पार हुआ भाग अलग समझें। नीचे सरल कांच उदाहरण हर सामग्री का समान व्यवहार नहीं बताता।

• अधिक सीधी आपतन दिशा में समान बीम छोटे क्षेत्र पर पड़ती है; बाकी दशा समान हो तो वहां प्रदीप्ति अधिक हो सकती है।
• तिरछी आपतन दिशा में प्रक्षेपित क्षेत्र बढ़ता है; बाकी दशा समान हो तो प्रदीप्ति घटती है।

कांच में अपवर्तनांक, कोटिंग, ध्रुवण और आपतन कोण साथ अहम हैं। कोसाइन संबंध दूरी तथा दिशात्मक तीव्रता के साथ सतह प्रदीप्ति जांचने में मदद करता है; सामग्री के पार प्रकाश अकेले नहीं गणना करता।

• परावर्तन नियम: आपतन कोण = परावर्तन कोण
• स्नेल का नियम: अपवर्तन
• फ्रेस्नेल संबंध: परावर्तित और पार होने वाले भाग

साधारण बिना कोटिंग खिड़की कांच पर टॉर्च का उदाहरण लें। परावर्तन तथा संचरण कोण और ध्रुवण पर निर्भर हैं; नीचे हर दशा का निश्चित नियम नहीं:

1. सीधा आपतन: कांच पर सामने से प्रकाश देखें।

• समान बीम दशाओं में छोटा निशान उस भाग में अधिक प्रदीप्ति दे सकता है।
• सामान्य पारदर्शी कांच में काफी प्रकाश पार हो सकता है; वास्तविक अनुपात सामग्री तथा सतह पर निर्भर है।
• कुछ भाग परावर्तित होता है; अनुपात केवल निशान के आकार से न निकालें।

2. तिरछा आपतन: कांच से प्रकाश का कोण बदलकर देखें।

• निशान बड़े क्षेत्र में फैलता है; समान दशा में स्थानीय प्रदीप्ति घट सकती है।
• संचरण कोण और ध्रुवण से बदलता है; हर कोण पर एक दिशा में गिरावट न मानें।
• बहुत तिरछे आपतन में परावर्तन खासकर बढ़ सकता है; कोटिंग और ध्रुवण परिणाम बदल सकते हैं।

HOYUWO LED प्रस्ताव चुने मॉडल और वास्तविक उपयोग से तुलना करें। एक कोण आराम या एकरूपता का प्रमाण नहीं। दुकान में दीवार तथा ग्राहक मार्ग, बाहर संपत्ति सीमा देखें। अंतिम फैसला वास्तविक लक्ष्य दूरी की फोटोमेट्री और स्थल परीक्षण से लें।

ऑप्टिक्स बदलाव मॉडल रिकॉर्ड में लिखें

समान बॉडी में अलग रिफ्लेक्टर या लेंस वितरण बदल सकता है। नमूना स्वीकृति में पूरा ऑप्टिक्स कोड, दिशा और शील्डिंग एक्सेसरी जोड़ें। आपूर्तिकर्ता दूसरा कोण दे तो पुरानी गणना जस की तस न लें; संबंधित फोटोमेट्री से फिर जांचें। इससे माउंटिंग टीम स्वीकृत प्रभाव बना सकती है।

तकनीकी पृष्ठ पर केवल डिग्री हो तो क्या मांगें?

एक कोण बीम का पूरा रूप नहीं बताता। संबंधित तलों के वक्र मांगें; वस्तु के अनुसार असममित वितरण दिशा तय करें। इससे प्रस्ताव की ऑप्टिक्स गणना तथा माउंटिंग वाली होने की पुष्टि हो सकती है।
