कार्यालय और दुकान की छत के लिए एलईडी पैनल

पूरी लाइट और उसके दस्तावेजों की तुलना करें। बैक-लिट पैनल में एलईडी डिफ्यूजर के पीछे होती हैं; एज-लिट बनावट गाइड प्लेट से प्रकाश फैलाती है। केवल बनावट का प्रकार गुणवत्ता तय नहीं करता।

विशेषता	एज-लिट पैनल	बैक-लिट पैनल
एलईडी स्रोत	प्रति चिप 0.2 W SMD2835 बताया गया है	संबंधित मॉडल की पुष्टि करें
प्रकाश वितरण	लाइट गाइड प्लेट के माध्यम से	डिफ्यूजर के पीछे एलईडी और लेंस
बताई गई मोटाई	8mm, 9mm, 10mm या 12mm	30mm, 45mm या 55mm
सामग्री	फ्रेम, PS डिफ्यूजर, PMMA गाइड, रिफ्लेक्टर और कवर	फ्रेम, PS डिफ्यूजर और बेस; लाइट गाइड नहीं
बताई गई प्रकाश दक्षता	80-140lm/W	80-120lm/W
भागों की असेंबली (SKD)	लाइट गाइड और रिफ्लेक्टर शामिल	लेंस और डिफ्यूजर की फिटिंग जांचें
लागत	कॉन्फिगरेशन पर निर्भर	कॉन्फिगरेशन पर निर्भर

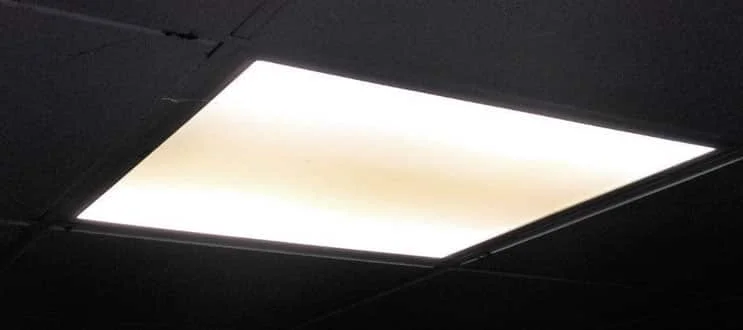

सामग्री की जांच	लाइट गाइड का पीला पड़ने के प्रति प्रतिरोध	लेंस की फिटिंग

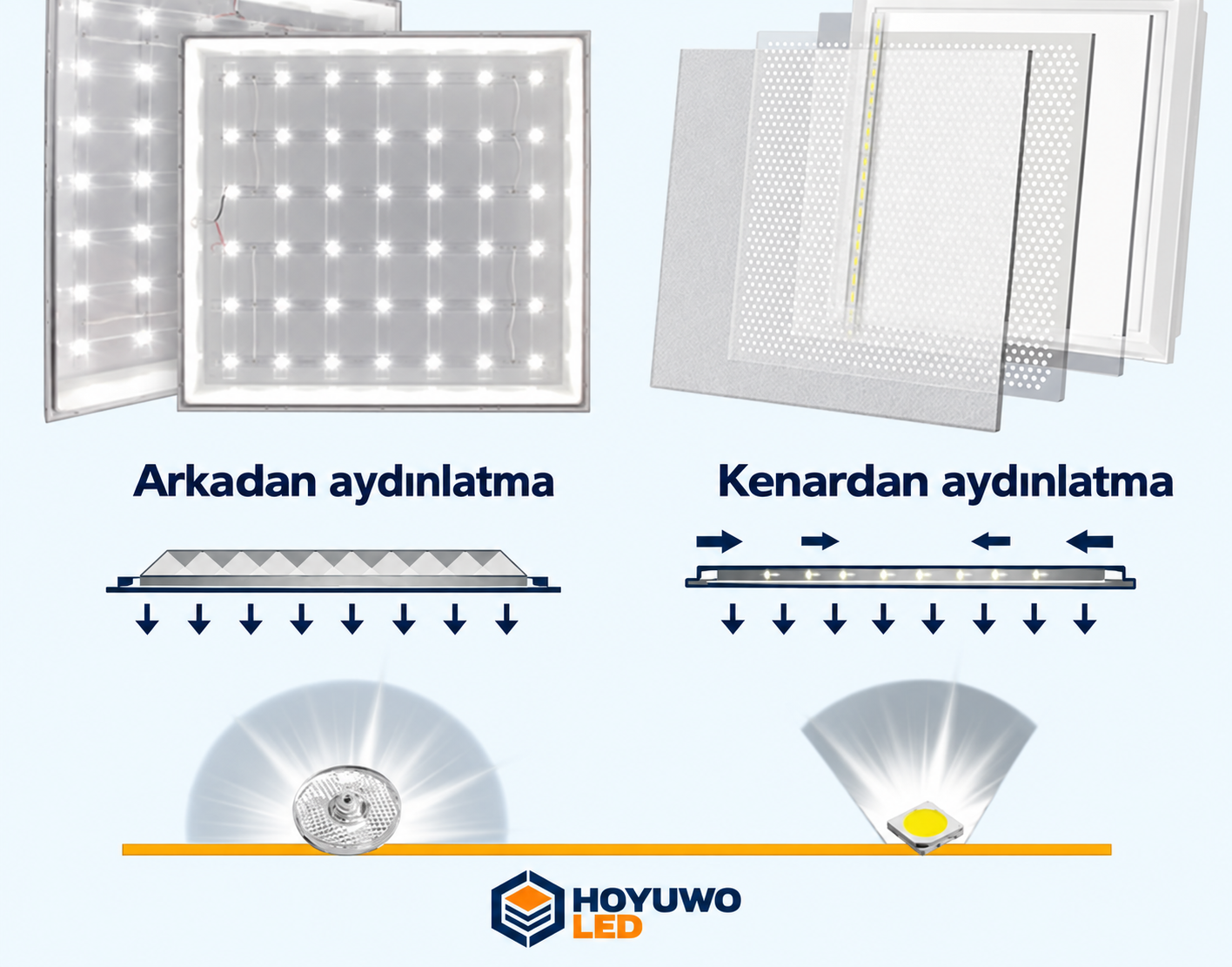

चित्र का विवरण और पाठ

• बैक-लिट प्रकार
• एज-लिट प्रकार

तालिका संरचना का अंतर समझाती है; यह नहीं बताती कि कोई प्रकार अपने आप बेहतर गुणवत्ता का है।

चयन से पहले ड्राइवर के लिए जगह रखें और डिफ्यूजर, प्रकाश प्रवाह तथा संस्करण की पुष्टि करें। समान बाहरी आयाम अलग प्रकाश वितरण दे सकते हैं।

पूरी लाइट में फ्रेम, लाइट मॉड्यूल, ऑप्टिक्स, पिछला कवर और ड्राइवर होता है। डेटा शीट से एज-लिट या बैक-लिट बनावट तय करके तैयार उत्पाद का आकलन करें।

छत की संगतता के लिए सहनशीलता, सपोर्ट मॉड्यूल और फ्रेम का बैठना जांचें। कोटेशन में सटीक आयाम और सतह होनी चाहिए; लागत कॉन्फिगरेशन और ऑर्डर पर निर्भर है। बताए फ्रेम में 6063 एल्युमिनियम, 8–12 mm मोटाई और एनोडाइज्ड सिल्वर, सफेद या काली सतह हैं। रंग गुणवत्ता का वर्ग नहीं है। संबंधित संस्करण और सपोर्ट की संगतता जांचें।

फोटोमेट्री और स्थान की ज्यामिति से चकाचौंध का आकलन करें। कोई एक सामग्री या UGR<19 चिह्न हर कार्यालय में समान परिणाम की गारंटी नहीं देता। चालू पैनल में प्रकाश वितरण, अंधेरे हिस्से और सतह की फिनिश देखें। एज-लिट बनावट में गाइड और डिफ्यूजर साथ काम करते हैं। स्रोत में लेजर से बने, प्रिंटेड या ऑप्टिकल बनावट वाले 1.0, 1.2, 1.5, 2.0 और 3.0 mm गाइड तथा 1.0, 1.2 और 1.5 mm PS डिफ्यूजर बताए हैं। ऑर्डर संस्करण की सामग्री तय करें। केवल मोटाई गुणवत्ता या कीमत का क्रम नहीं बताती; पूरी तैयार लाइट का व्यवहार मायने रखता है।

चिप की दक्षता, ड्राइवर और डिफ्यूजर सहित पूरी लाइट की दक्षता नहीं है। सेट का प्रकाश प्रवाह, रंग प्रतिपादन और तापीय परिस्थितियां मांगें। परिवार में Epistar चिप, तांबे के सर्किट वाले एल्युमिनियम बोर्ड और SMD2835, SMD4014, SMD5630 पैकेज बताए हैं। मॉडल के उपकरण जांचें; निर्माता का नाम या पैकेज प्रकार पैनल के मापन का विकल्प नहीं है।

ऑप्टिक्स बदलने पर समान प्रकाश प्रवाह मानने के बजाय नए डेटा की पुष्टि करें। एज-लिट पैनल में परावर्तक फिल्म प्रकाश को बाहर की ओर भेजने में योगदान देती है; उसका आकलन गाइड और डिफ्यूजर के साथ करें।

माउंटिंग और रखरखाव में बॉडी के निर्देश मानें; अपुष्ट किट के लिए बदलाव न करें। ड्राइंग से कठोरता, सामग्री, फिटिंग और कनेक्शन की जगह जांचें। बैक-लिट पैनल में बेस बॉडी में एकीकृत हो सकता है। पतले संस्करणों के लिए स्टील और अनुरोध पर एल्युमिनियम कवर बताए गए हैं।

ड्राइवर बदलते समय छत या पैनल में अनावश्यक बदलाव न करना पड़े, इसके लिए पहुंच रखें। वारंटी, स्पेयर पार्ट्स की उपलब्धता और जीवनकाल के दावे को अलग समझें। फ्लिकर के लिए मापन डेटा चाहिए; आंखों से दिखाई न देना मापन नहीं है। बताए गए 50,000 घंटे की शर्तें जांचें। विकल्पों में DONE, LiFud, Meanwell, GS, Boke और Eaglerise हैं; डिलीवरी में पूरा मॉडल, इनपुट वोल्टेज और नियंत्रण पहचानें।

खरीद से पहले ऑर्डर के समान उपकरण वाले नमूने की तुलना पूरी लाइट की डेटा शीट से करें।

धातु या पॉलिमर का व्यावसायिक नाम उसकी सभी यांत्रिक, ऑप्टिकल और तापीय विशेषताएं नहीं बताता।

कनेक्शन तक पहुंच, कवर और ऑप्टिक्स की सीध, फ्रेम की सतह और छत पर बैठना जांचें।

रखरखाव के लिए स्पेयर ड्राइवर और जीवनकाल के दावे का समर्थन करने वाली कार्य परिस्थितियां तय करें।

एज-लिट और बैक-लिट पैनल की तुलना समान आयाम और परीक्षण परिस्थितियों में करें।

कार्यस्थल से इस्तेमाल होने वाली स्क्रीन पर प्रतिबिंब जांचें।

प्रकाश प्रवाह की तुलना के लिए डिफ्यूजर सहित पूरे पैनल का मापन या फोटोमेट्री चाहिए। सामग्री का प्रकाश संचरण या चिप की दक्षता इस डेटा का विकल्प नहीं है।

पहले कार्यस्थल तय करें और छत की संरचना जांचें।

नक्शे में सस्पेंशन या बैठने की व्यवस्था, सीलिंग मॉड्यूल और लाइट के ऊपर की खाली जगह दिखाएं।

प्रारूप का नाम खाली जगह के अनुकूल लगे, तब भी माप वाले ड्राइंग से व्यवस्था की पुष्टि करें।

कोटेशन के ड्राइवर, माउंटिंग किट और भविष्य की पहुंच जांचें।

विशेष उत्पादन में केवल मूल मॉडल के नहीं, अंतिम लाइट के दस्तावेज मांगें।

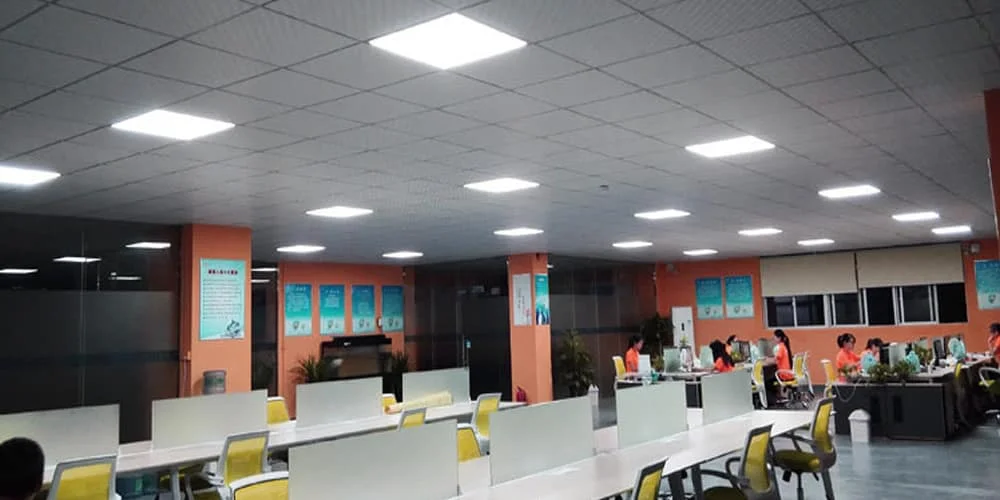

भारत में कार्यालय के नवीनीकरण के एक उदाहरण में मेज और स्क्रीन की स्थिति बदले बिना विकल्पों की तुलना करें।

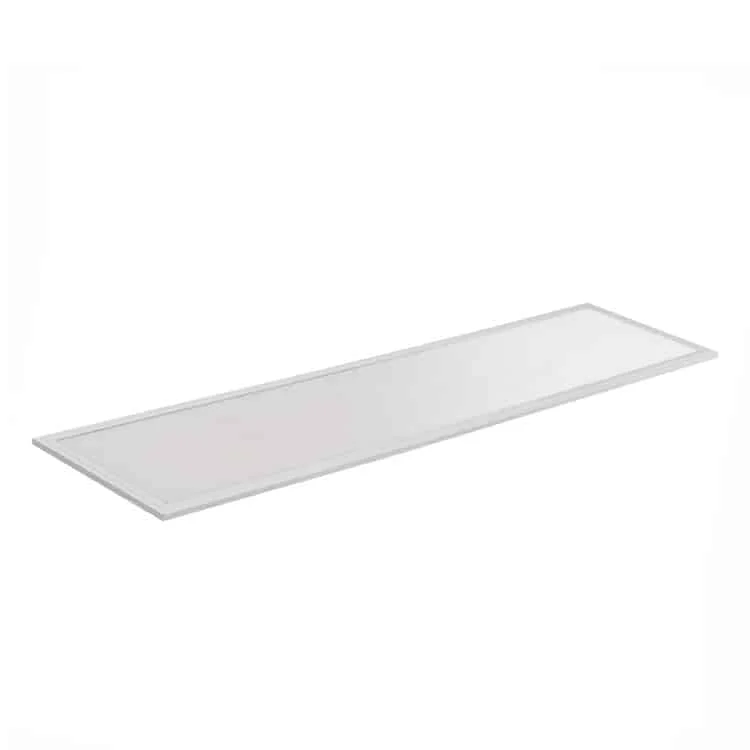

पहले बाहरी आयाम और छत में कटआउट या बैठने की जगह जांचें। अधिक वाट संगतता या समान प्रकाश वितरण की गारंटी नहीं देता। परिवार में 60 W तक 2 × 2 फुट प्रारूप, 5, 7, 9, 12, 15, 18, 24 और 30 W शक्ति वाले 2–10 इंच गोल पैनल; 40 W के 1200 × 300 mm और 60 W के 1200 × 600 mm आयताकार पैनल बताए हैं। व्यावसायिक 600 × 600 mm प्रारूप वास्तव में 595 × 595 mm और 40 W हो सकता है; दूसरे सीलिंग मॉड्यूल के लिए 620 × 620 mm भी दिया है। ये उदाहरण कॉन्फिगरेशन हैं, निर्माताओं के बीच अनिवार्य समानता नहीं। अंतिम उत्पाद की डेटा शीट निर्णायक है।

तुलना तालिका में शक्ति, कटआउट और बाहरी आयाम अलग रखें।

मॉड्यूलर छत में ऑर्डर से पहले बैठने का सटीक ड्राइंग जांचें।

बदले हुए पैनल के लिए अंतिम डेटा शीट चाहिए; मॉड्यूल की व्यवस्था और ड्राइवर मानक से अलग हो सकते हैं।

शुरुआत में कार्यस्थलों का वास्तविक छत की व्यवस्था से मिलान करें।

ऊपर उपलब्ध खाली जगह, सीलिंग मॉड्यूल और बैठने या सस्पेंशन के कनेक्शन दर्ज करें।

बिजली बंद करके पैनल और किट के निर्देशों के अनुसार योग्य इंस्टॉलर से माउंटिंग करवाएं। सस्पेंशन, रीसेस्ड, सरफेस माउंट या क्लिप विधि तभी चुनें जब मॉडल संबंधित एक्सेसरी स्वीकार करता हो।

छत बंद करने से पहले ड्राइवर और कनेक्शन के लिए जगह और पहुंच जांचें। मॉड्यूलर छत में भार क्षमता और फ्रेम का बैठना जांचें; प्रारूप का नाम हर प्रोफाइल की संगतता नहीं बताता।

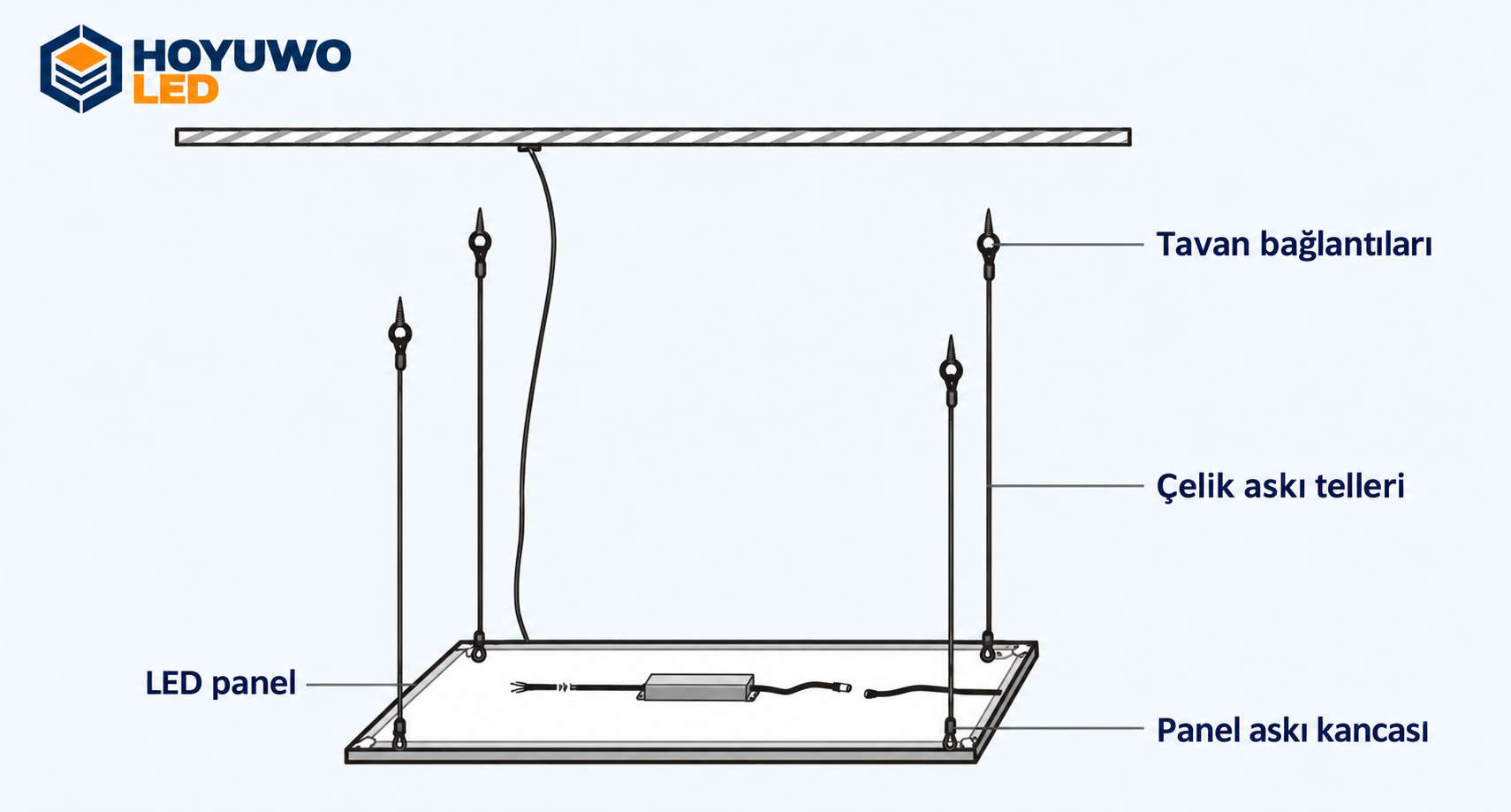

संगत किट की सीमाओं के अंदर सस्पेंशन लंबाई और स्तर समायोजित करें। पैनल और छत के कनेक्शन बिंदु तय करें। केबल का ड्राइंग एक कॉन्फिगरेशन दिखाता है, जिसकी तुलना चुने उपकरण के निर्देशों से करनी चाहिए।

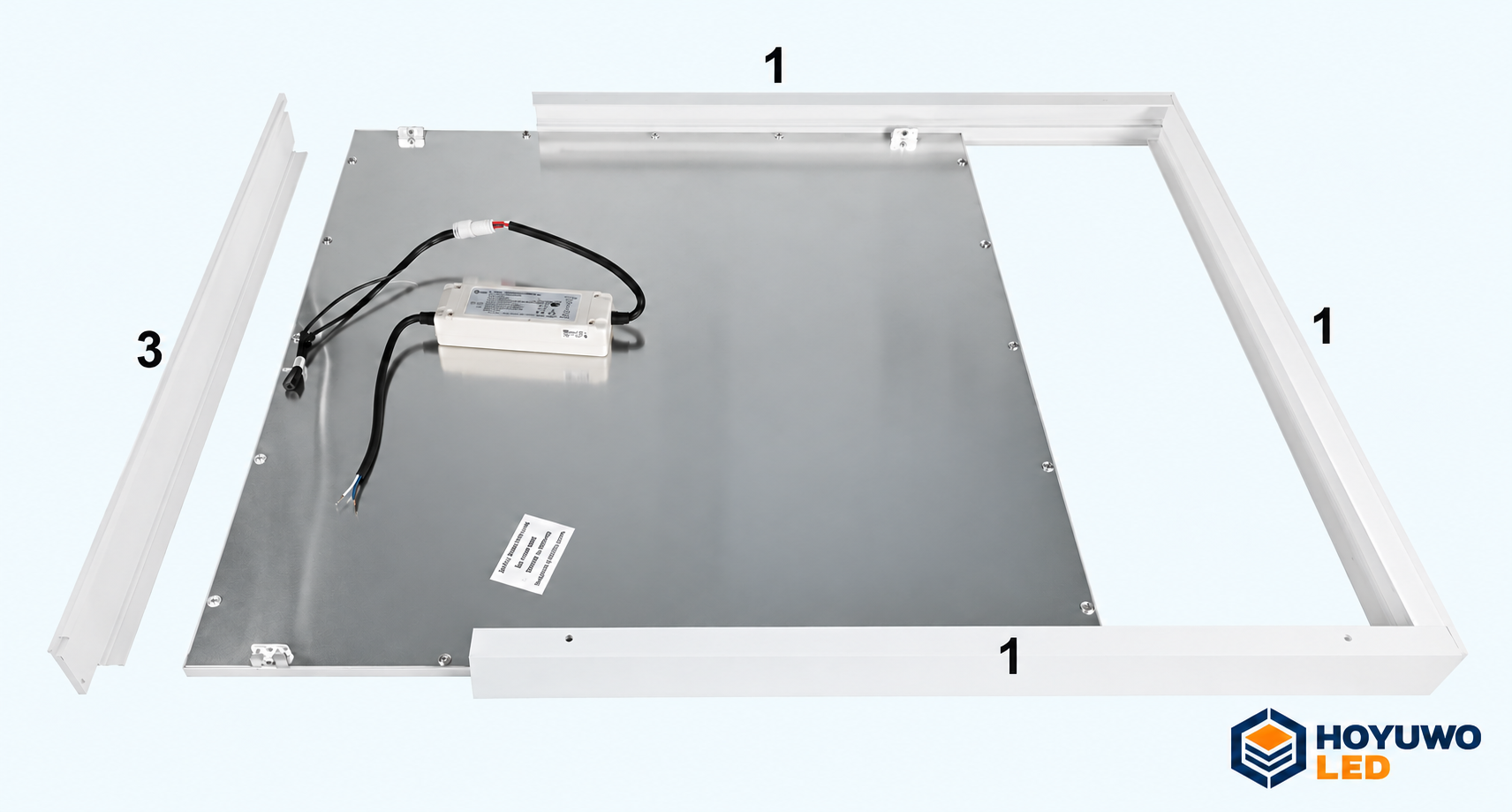

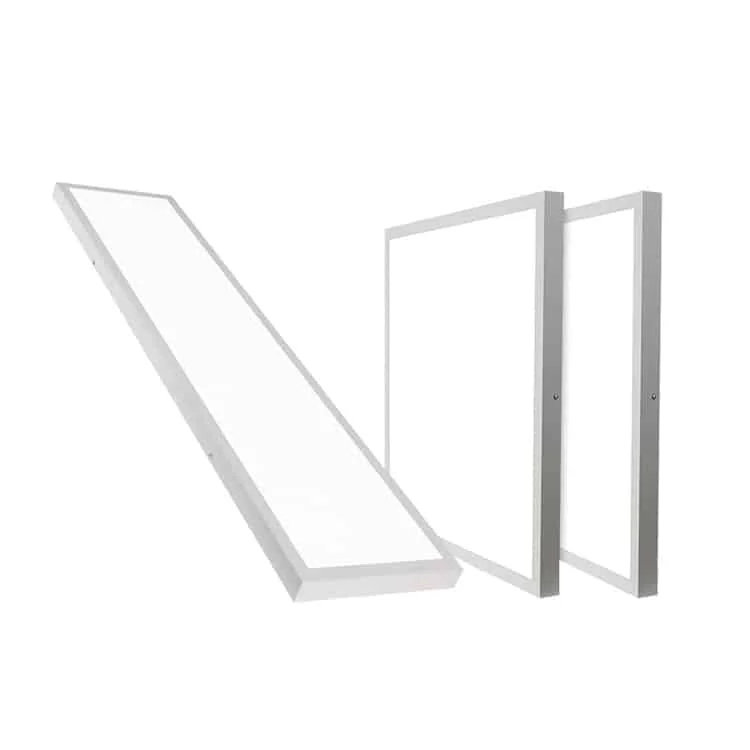

सरफेस माउंटिंग में पहले ड्राइवर की जगह, सुरक्षा और कनेक्शन तक पहुंच जांचें। फिर फ्रेम और माउंटिंग विधि देखें। पैनल लगाने का ड्राइंग दृश्य मार्गदर्शक है; यह निर्माता की प्रक्रिया के क्रम का विकल्प नहीं है।

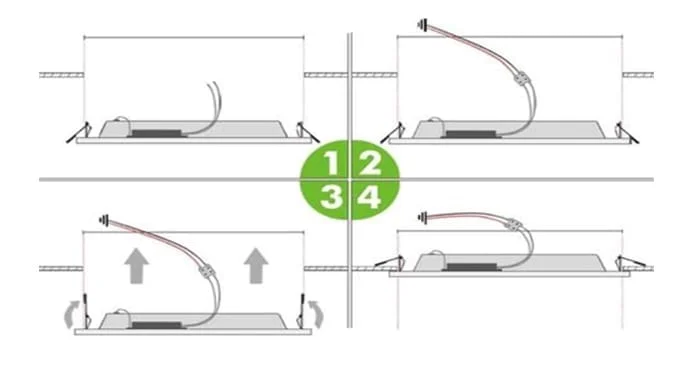

भविष्य में बदलाव के लिए पैनल और किट की गाइड रखें। केवल बॉडी में फिट होने से किसी दूसरे कनेक्शन को संगत न मानें। माउंटिंग विधि बदलने पर उपयुक्त एक्सेसरी और प्रक्रिया चाहिए। क्लिप वाले संस्करण में कटआउट, छत की मोटाई और कनेक्शन बिंदु जांचें।

चित्र का विवरण और पाठ

• लाइटिंग पैनल
• सीलिंग कनेक्शन
• स्टील केबल
• पैनल पर सस्पेंशन बिंदु

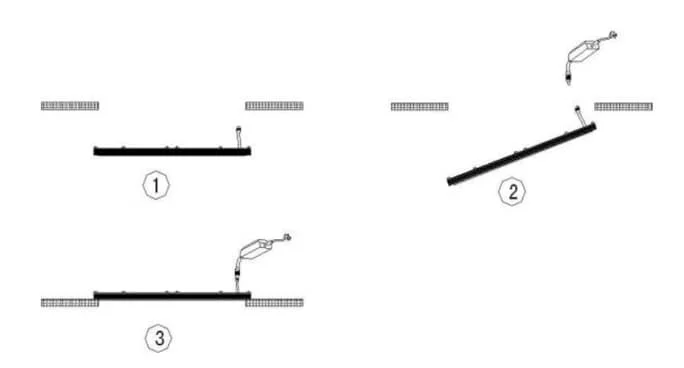

चित्र का विवरण और पाठ

• आरेख में चरण 2: बिजली बंद करके ड्राइवर जोड़ें और निर्देशों के अनुसार एलईडी पैनल लगाएं।

माउंटिंग से पहले सपोर्ट की क्षमता, सीलिंग सिस्टम और चुने पैनल के साथ किट की संगतता जांचें।

कैटलॉग का नाममात्र आयाम सपोर्ट पर बैठने की पुष्टि के लिए पर्याप्त नहीं है।

पावर सप्लाई और कनेक्शन के लिए पहुंच योग्य जगह रखें।

रंग तापमान सफेद रोशनी के रूप को केल्विन में बताता है। यह घर, वर्कशॉप या कार्यालय के लिए स्वतः लागू होने वाला नियम नहीं है; अकेले इससे मनोदशा, ध्यान या सुरक्षा पर प्रभाव सिद्ध नहीं होता। परिवार में 6000–6500 K कूल, 4000–4500 K न्यूट्रल और 3000–3200 K वॉर्म व्हाइट बताए गए हैं। ऑर्डर से पहले सटीक संस्करण की उपलब्धता की पुष्टि करें।

उपयोग के स्थानों से स्क्रीन और चमकदार सतहों के प्रतिबिंब जांचें; केल्विन बदलने से वे दूर न भी हों। प्रदीप्ति स्तर, समानता और चकाचौंध भी जांचें। नमूने से फर्नीचर, दीवार और वस्तुओं को दूसरी रोशनी के साथ देखें। इससे रंग का मेल सामग्री और गतिविधि से कर सकते हैं।

बदलने के लिए ऑर्डर का पूरा कॉन्फिगरेशन रखें। पास-पास के पैनल और विस्तार के लिए रंग सहनशीलता पूछें; समान केल्विन समान रूप की गारंटी नहीं है। रंग तापमान और रंग प्रतिपादन सूचकांक का अंतर भी समझें।

डिलीवरी दस्तावेजों में घटक और शुरुआती सेटिंग दर्ज करें। उपयोगकर्ता द्वारा बदले जाने वाले और चालू करते समय स्थिर किए जाने वाले पैरामीटर तय करें। रिमोट, ड्राइवर और नियंत्रण विधि देखें; रंग चुनने वाला स्विच गतिशील रंग तापमान नियंत्रण से अलग है।

कोटेशन की तुलना समान परिस्थितियों में करें। नमूने का परिणाम दूसरे कॉन्फिगरेशन पर स्वतः लागू नहीं होता। गणना में जरूरत हो तो चुने हुए ऑप्टिक्स और रंग की फोटोमेट्री मांगें; चयन का तालमेल माउंटिंग और रखरखाव से करें।

रंग का मेल स्थान की सतहों और दूसरी लाइटों की रोशनी से करें।

पास-पास की लाइटों के लिए रंग सहनशीलता तय करें। केवल नाममात्र तापमान उत्पादों के बीच समान दृश्य रूप नहीं देता।

चकाचौंध के आकलन में वास्तविक कार्यस्थलों और ज्यामिति के लिए फोटोमेट्री तथा गणना की मान्यताएं चाहिए। उत्पाद लेबल स्थान की गणना का विकल्प नहीं है।

परीक्षण तापमान और प्रकाश प्रवाह बनाए रखने के मानदंड की तुलना करें और उन्हें व्यावसायिक वारंटी से अलग समझें। इससे हर दावे का संबंधित कॉन्फिगरेशन से मिलान किया जा सकता है।
