शक्ति और सफेद रंग तापमान अलग चुनने वाला एलईडी पैनल
भारत की परियोजना में छत की व्यवस्था और सप्लाई की तुलना 220–240 V AC संस्करण से करें। डेटाशीट देखे बिना 100–277 V AC विकल्प को समकक्ष न मानें। शक्ति और रंग अलग चुनने से नौ संयोजन मिलते हैं। संस्करण के अनुसार DIP स्विच 100%/80%/60% और 3000/4000/5000 K या 6000 K देते हैं; अतिरिक्त कंट्रोलर आवश्यक नहीं है। पैनल में दो रंग तापमान वाले मॉड्यूल और ड्राइवर में प्रत्येक कार्य का अलग चयन स्विच है। मॉडल की उपलब्ध सेटिंग और माउंटिंग किट जांचें। लेबल के प्रतिशत तालिका के सभी वॉट स्तरों से मेल नहीं खाते; प्राप्त ड्राइवर की वॉट सेटिंग अलग से जांचें।
- ऑर्डर सीरीज: HOYUWO-PL6060-D (CCT)

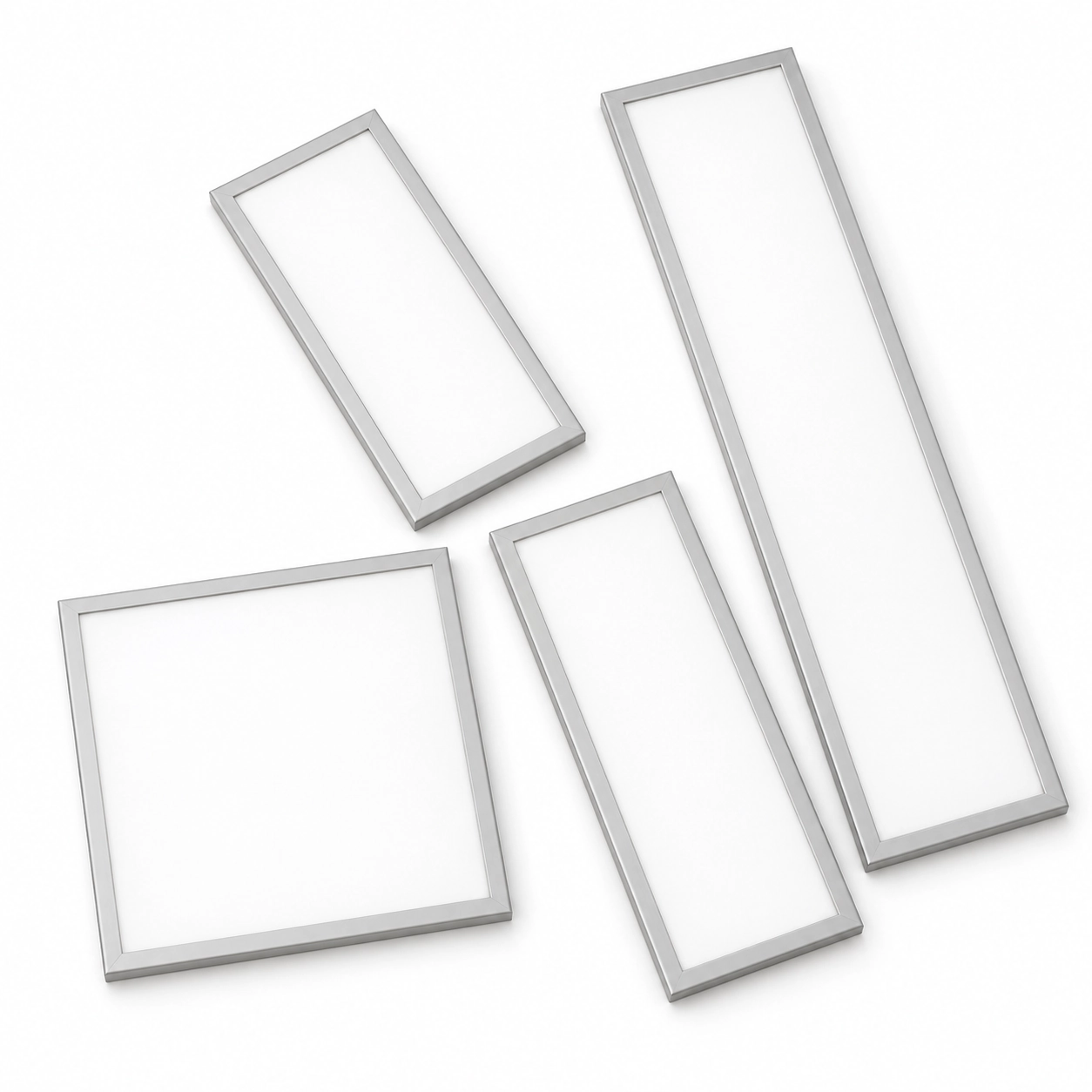

- आकार: 2 × 1, 2 × 2, 4 × 1 और 4 × 2 ft
- माउंटिंग: पेंडेंट या रीसेस्ड
- फिनिश: मैट सफेद
- झिलमिलाहट रहित संचालन का दावा: हां
- नियंत्रण: यूरोपीय संस्करण में चालू-बंद; अन्य विन्यासों में 0–10 V डिमिंग। परियोजना के लिए उपयुक्त संस्करण जांचें।
- कार्य तापमान: −25 से +55°C
- घोषित जीवनकाल: 50,000 घंटे
- वारंटी: 3/5 वर्ष
- घोषित अनुरूपता: CE, RoHS, ETL — दायरा संस्करण पर निर्भर
- मूल देश: चीन में निर्मित
चित्रों की जानकारी का पाठ रूप
चित्र 1 — उत्पाद जानकारी
- तीन शक्ति और तीन रंग तापमान विकल्प, 3CCT।
चित्र 2 · तकनीकी विशेषताएं
- तीन शक्ति और तीन रंग तापमान विकल्प, 3CCT।

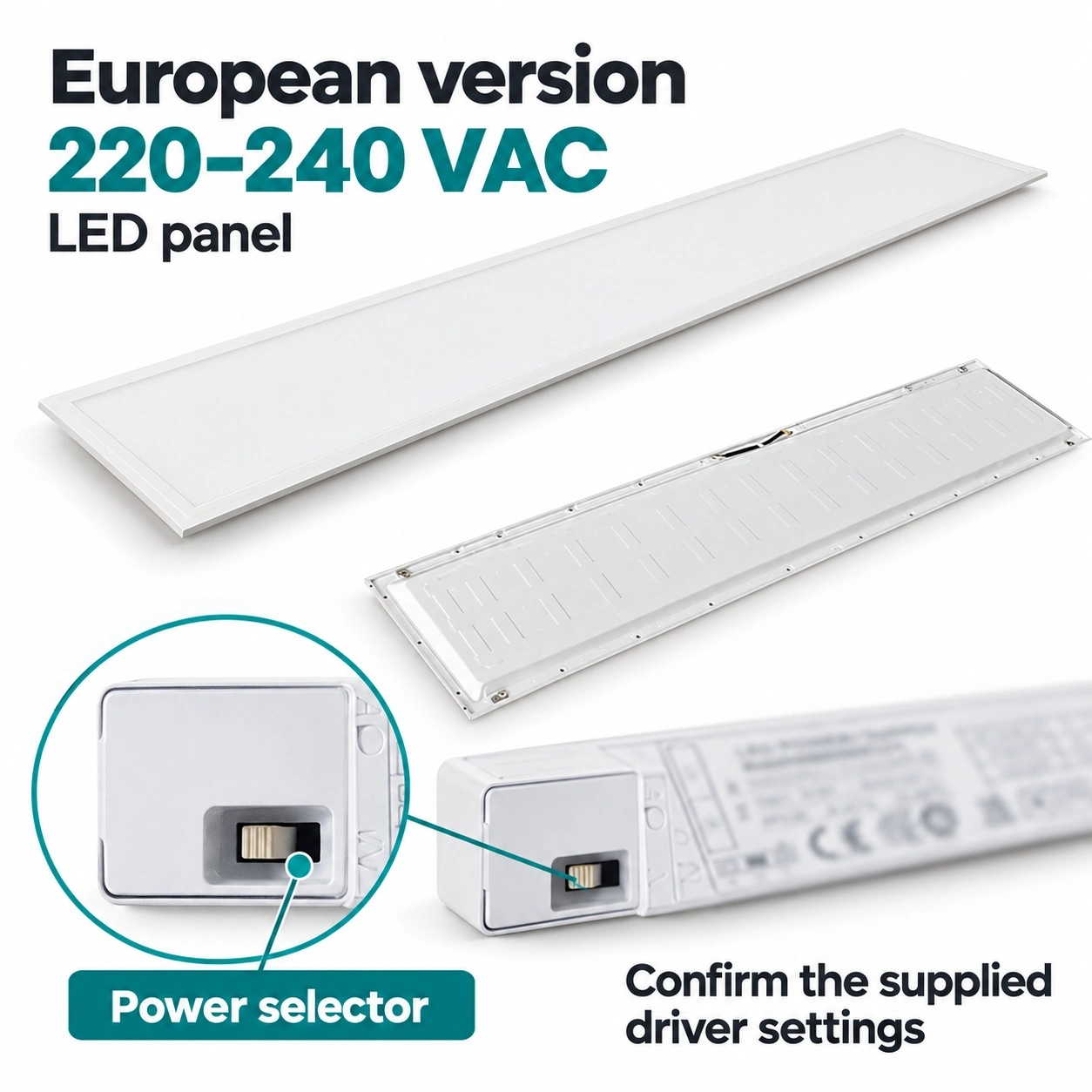

चित्र 3 — तकनीकी विशेषताएं
- यूरोपीय मानक के रूप में वर्णित 220–240 V AC संस्करण।
- तस्वीर में एलईडी ड्राइवर का लेबल है। उसके प्रतीक, कोड और तकनीकी मान चित्र में सुरक्षित रखे गए हैं।

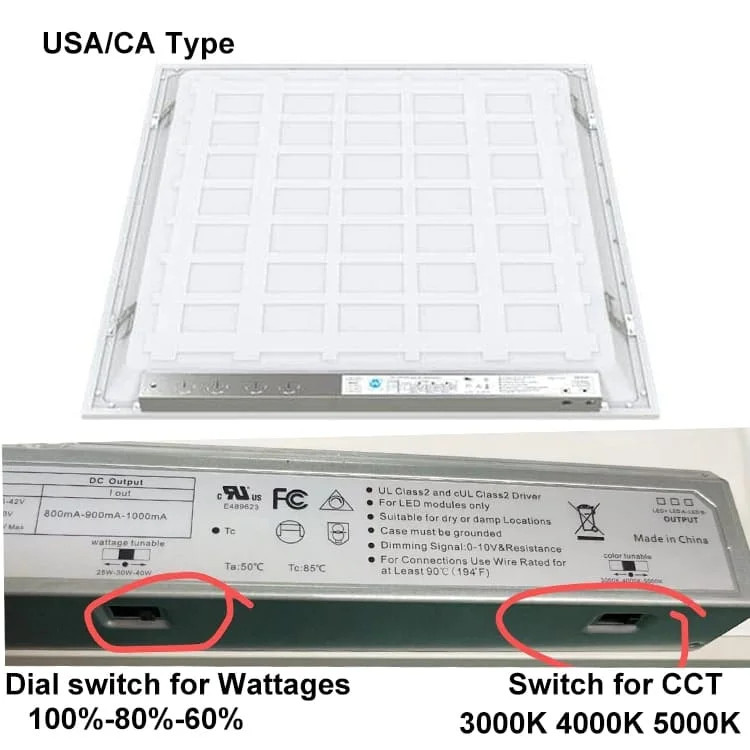

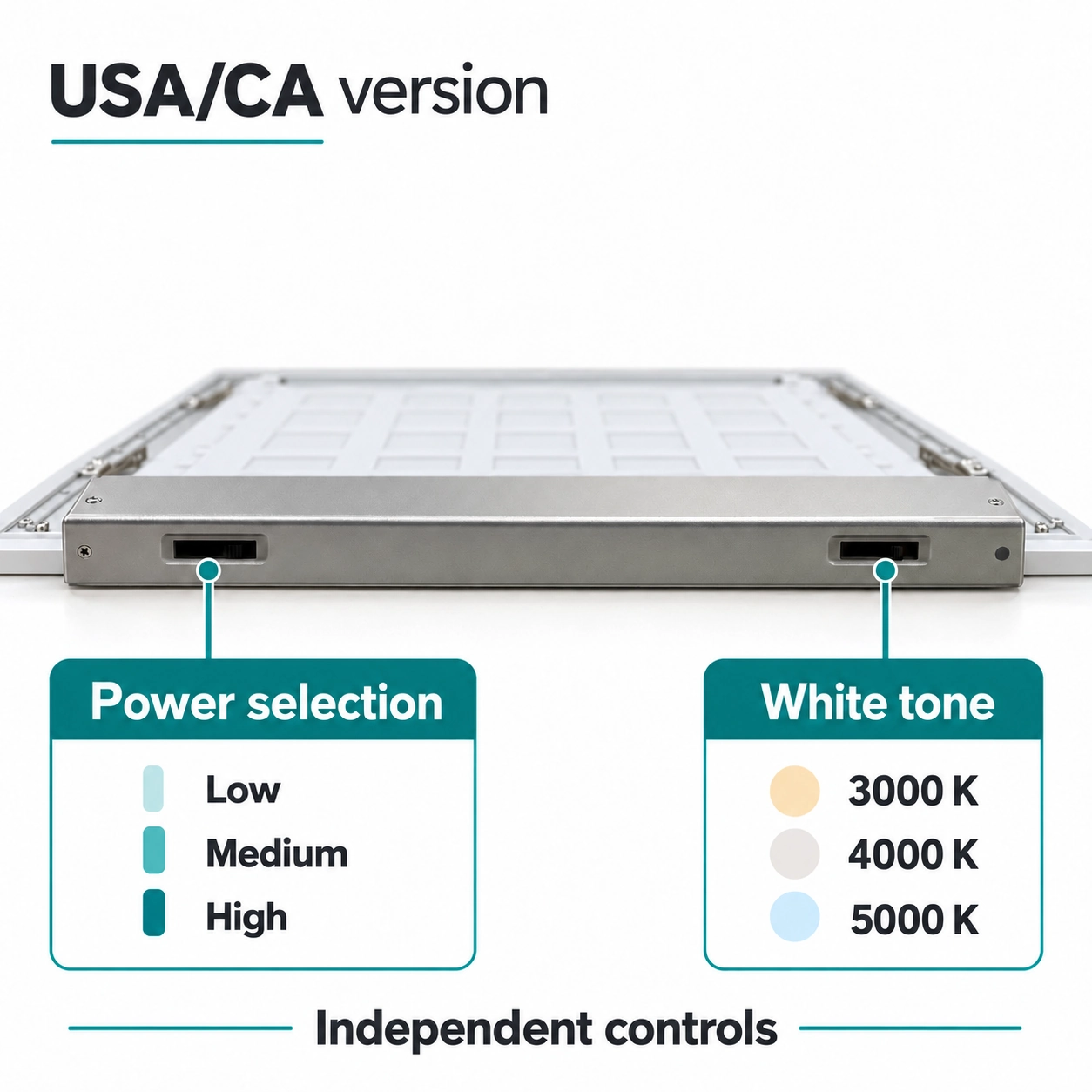

चित्र 4 — तकनीकी विशेषताएं
- अमेरिका/कनाडा संस्करण।
- शक्ति चयन: 100%, 80% और 60%।
- CCT चयन: 3000, 4000 और 5000 K।
- ड्राइवर लेबल मूल प्रमाणन चिह्न और विद्युत आंकड़े दिखाता है।
चित्र 5 — तकनीकी विशेषताएं
- यूरोपीय मानक के रूप में वर्णित 220–240 V AC संस्करण।
- तस्वीर में एलईडी ड्राइवर का लेबल है। उसके प्रतीक, कोड और तकनीकी मान चित्र में सुरक्षित रखे गए हैं।

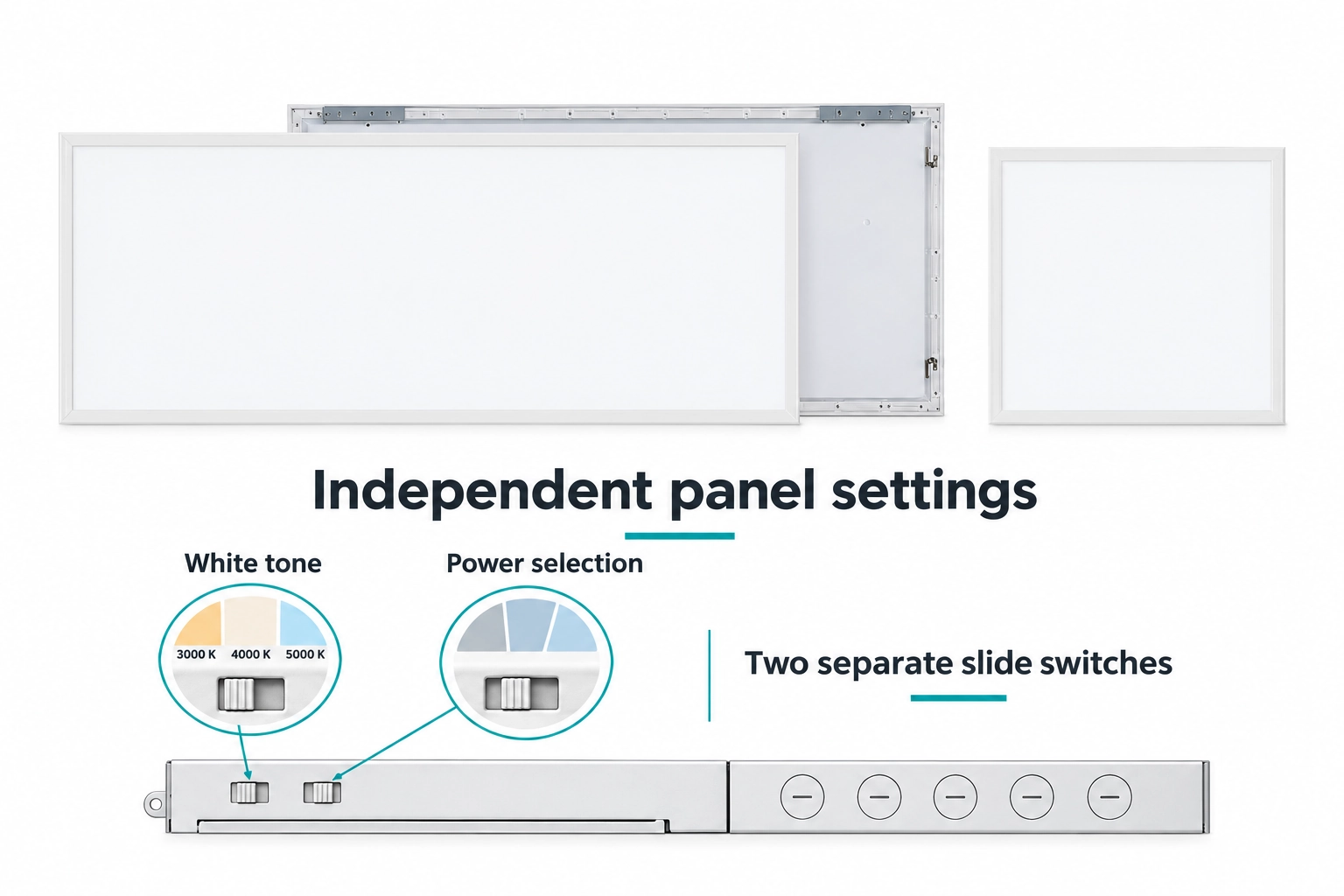

चित्र 6 — तकनीकी विशेषताएं
- दो स्लाइड स्विच: एक रंग तापमान और दूसरा शक्ति चुनता है।
- चुनने योग्य CCT: 3000, 4000 और 5000 K।
