सस्पेंशन विकल्पों वाले बैक-लिट 1200 × 600 पैनल
फ्लोरोसेंट ग्रिड लाइट के बदले चयन करते समय बिजली खपत, फिटिंग और फोटोमेट्री की तुलना करें। 1200 × 600 परिवार में व्यावसायिक या औद्योगिक क्षेत्रों के लिए 50, 60, 80 और 96 W विकल्प हैं। पेंडेंट इंस्टॉलेशन के लिए संगत वायर, रॉड या दूसरी एक्सेसरी चुनें। HOYUWO-PL12060-D एक बड़ा बैक-लिट पैनल है, जिसके ऑप्टिक्स प्रकाश को डिफ्यूजर पर फैलाते हैं। तालिका में 60 और 80 W संस्करणों के 1195 × 595 mm आयाम होने के बावजूद PL6060 कोड हैं; ऑर्डर से पहले मॉडल कोड की पुष्टि करें। तालिका की 100–240 V सीमा, विवरण की 100–265 V सीमा से अलग है। घोषित 100 lm/W हर शक्ति संस्करण की रिपोर्ट का विकल्प नहीं है।
परियोजना की मात्रा और पूरे विन्यास का विवरण देकर कोटेशन अनुरोध तैयार करें।
| ऑर्डर मॉडल | शक्ति | आकार | प्रकाश प्रवाह | रंग प्रतिपादन सूचकांक (Ra) | पावर फैक्टर | UGR | रंग तापमान | इनपुट वोल्टेज | तकनीकी डेटाशीट |
| HOYUWO-PL12060-50WD | 50W±5% | 1195*595*32mm | 6000-6200lm | >80 | >0.9 | <20 | 3000K4000K6500K | 100-240VAC 50/60Hz | डेटाशीट मांगें |
| HOYUWO-PL6060-60WD | 60W±5% | 1195*595*32mm | 6600-7200lm | >80 | >0.9 | <20 | 3000K4000K6500K | 100-240VAC 50/60Hz | डेटाशीट मांगें |
| HOYUWO-PL-6060-80WD | 80W±5% | 1195*595*32mm | 7500-8000lm | >80 | >0.9 | <20 | 3000K4000K6500K | 100-240VAC 50/60Hz | डेटाशीट मांगें |
| HOYUWO-PL12060-96WD | 96W±5% | 1195*595*32mm | 8300-9000lm | >80 | >0.9 | <20 | 3000K4000K6500K | 100-240VAC 50/60Hz | डेटाशीट मांगें |
सामग्री और फिनिश विकल्प
- ताप फैलाने के लिए 3 mm मोटा धातु बेस
- कोनों पर जोड़ वाला सफेद पाउडर-कोटेड फ्रेम
- प्रकाश स्रोत: Bridgelux / Philips SMD2835
- ड्राइवर: LiFud या Eaglerise
मापा गया प्रकाश वितरण देखें:
- आयाम: L1195 × W595 × H32 mm
- इनपुट वोल्टेज: 100–265 V AC, 50/60 Hz
- पावर फैक्टर: >0.9
- रंग प्रतिपादन सूचकांक: >80
- घोषित प्रकाश दक्षता: 100 lm/W
- कुल हार्मोनिक विकृति: <15%
- सर्ज सुरक्षा: 1–2 kV
- दक्षता: >88%
- IP सुरक्षा श्रेणी: IP22, इनडोर
- बीम कोण: चौड़ा, 120°
- रंग तापमान: 3000/4000/6500 K
- कार्य तापमान: −25 से +55°C
- घोषित जीवनकाल: >50,000 घंटे
- घोषित अनुरूपता: CE और RoHS। विशिष्ट मॉडल के दस्तावेज मांगें।
- निर्माता की वारंटी: 2 / 3 / 5 वर्ष
- PWM/0-10V/DALI डिमिंग
- आपातकालीन किट: 9–12 W, घोषित अवधि 1, 2 या 3 घंटे
- किनारों से प्रकाश
ऑर्डर से पहले चयन के मानदंड
वास्तविक ऊंचाई, लाइट स्थान और कार्य क्षेत्रों के साथ चकाचौंध जांचें। कैटलॉग मान पूरे इंस्टॉलेशन का व्यवहार नहीं बताता, इसलिए परियोजना की गणना मांगें।
बताए जीवनकाल का मूल्यांकन करने के लिए परीक्षण तापमान और प्रकाश प्रवाह बने रहने का मानदंड मांगें।
- मानक संस्करण संगत मॉड्यूलर छत पर टिकता है। माउंटिंग से पहले आयाम, बैठने की सतह और भार क्षमता जांचें।
- पेंडेंट माउंटिंग के लिए स्टील वायर और संबंधित एक्सेसरी मांगें।
- सरफेस माउंटिंग के लिए संगत फ्रेम जरूरी है।
- स्प्रिंग क्लिप विकल्प भी बताया गया है; चुने हुए मॉडल के लिए उपलब्धता की पुष्टि करें।
छत का सपोर्ट मॉडल की बैठने, सस्पेंशन या सरफेस माउंटिंग व्यवस्था के अनुकूल है या नहीं, जांचें। ड्राइवर रखने और बाद में रखरखाव के लिए जगह छोड़ें।
कार्यालय, स्कूल, अस्पताल, होटल, दुकान या स्टेशन की उपयोग परिस्थितियों की तुलना जरूरी प्रकाश प्रवाह, खपत और वितरण से करेंगे। कैटलॉग में 50 W LED और 200 W फ्लोरोसेंट की तुलना को हर इंस्टॉलेशन के लिए समान रोशनी का प्रमाण नहीं मानेंगे।
कक्षा, कार्यालय या दुकान में पैनल को छत के मॉड्यूल से मिलाएं। सामान्य लाइटिंग तय करने के लिए कार्यस्थलों पर वितरण और चकाचौंध जांचें।
फॉल्स सीलिंग और पेंडेंट लाइट में क्या अंतर है?
फॉल्स सीलिंग ऊपरी स्लैब या छत के नीचे एक सतह बनाती है। पेंडेंट लाइट वायर या रॉड से लटकती है, चाहे यह सतह हो या न हो। पैनल के लिए उपयुक्त सपोर्ट और एक्सेसरी के जोड़ने के बिंदु तय करने चाहिए।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
पुरानी लाइट बदलते समय उसके वास्तविक आयाम देंगे; समान शक्ति का अर्थ समान बॉडी नहीं है। एंकर, केबल प्रवेश और बाहरी हिस्से जांचेंगे। HOYUWO-PL12060-50WD के ड्राइंग में 1195 × 595 × 32 mm दिया है। इन मानों की तुलना सपोर्ट और चुने हुए संस्करण से करेंगे।
फॉल्स सीलिंग से संगतता कैसे जांचें?
प्रारूप का नाम फिटिंग का सटीक माप नहीं बताता। पैनल हाउसिंग का ड्राइंग लेकर आयामों की तुलना सीलिंग ग्रिड से करेंगे और अनावश्यक छत खोले बिना ड्राइवर तक पहुंच की योजना बनाएंगे। फिर माउंटिंग के अनुकूल फ्रेम या किट चुनेंगे।
क्या आपातकालीन रोशनी सामान्य संचालन जैसी ही होती है?
आपातकालीन सुविधा होने पर बैटरी, अवधि और उस मोड का प्रकाश प्रवाह या शक्ति सामान्य संचालन से अलग बताएं। लाइट की नाममात्र शक्ति अपने आप आपातकालीन प्रदर्शन नहीं बताती।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप

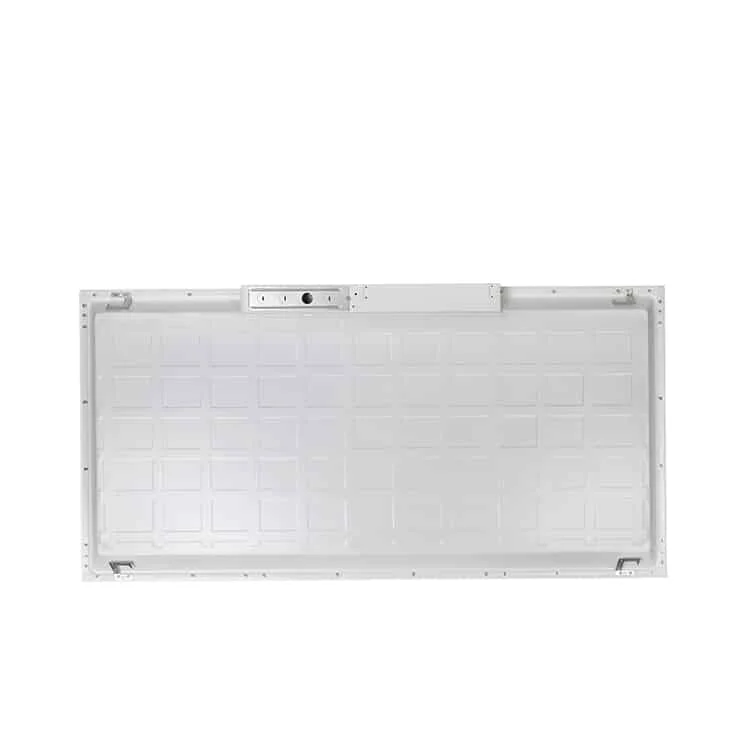

चित्र 1 — उत्पाद जानकारी
- लेंस
