एलईडी तकनीकी फाइल पढ़ें: चिप, ड्राइवर और पूरी लाइट

एलईडी पर बदलते समय मौजूदा काम और माउंटिंग दशा से शुरू करें। समान शक्ति वाली दो एलईडी लाइट बराबर काम या आयु नहीं दे सकतीं। चिप चयन का केवल एक भाग है। गाइड बॉडी, ऑप्टिक्स, ड्राइवर और इंस्टॉलेशन दशाओं को उपयोगी प्रकाश तथा रखरखाव से जोड़ती है। पूरी लाइट के डेटा से निर्णय लें।

घटक डेटा और पूरी लाइट का डेटा अलग रखें

हर मान के साथ लिखें कि वह एलईडी, ड्राइवर या पूरे उत्पाद का है। संचालन दशा बिना संख्या पर्याप्त तुलना नहीं देती। इससे घटक का अनुमान सीधे पूरे इंस्टॉलेशन पर लागू करने से बचते हैं।

एलईडी तकनीकी फाइल के आम मापदंड

• सहसंबद्ध रंग तापमान (CCT)। Kelvin (K) में सफेद का टोन बताता है; प्रकाश मात्रा नहीं। स्रोत का 3000–6500 K उदाहरण है, सभी उपलब्ध विकल्पों की सीमा नहीं।
• प्रकाश दक्षता: लिए गए विद्युत वाट के प्रति प्रकाश प्रवाह का अनुपात है, lm/W में दिया जाता है। स्रोत का 100–150 lm/W घटक उदाहरण पूरा बाजार या पूरी लाइट नहीं दर्शाता। चिप और सिस्टम दक्षता न मिलाएं।
• प्रदीप्तिमानता (ल्यूमिनेंस)। खास दिशा की प्रकाश तीव्रता को प्रक्षेपित क्षेत्रफल के अनुसार बताती है; इकाई cd/m² है। यह चमक की व्यक्तिगत अनुभूति और मेज के प्रदीप्ति स्तर से अलग मात्रा है।
• प्रदीप्ति स्तर: इकाई सतह पर पहुंचता प्रकाश प्रवाह बताता है। Lux (lx) में मापा जाता है और काम से संबंधित तल पर जांचें।
• रंग प्रतिपादन सूचकांक (CRI): संदर्भ स्रोत के मुकाबले खास रंगों का रूप बताता है। स्रोत का CRI85 तुलना बिंदु है; सभी रंग नहीं बताता और अकेले लाइट की गुणवत्ता तय नहीं करता।
• प्रकाश प्रवाह का बना रहना। तय दशाओं में समय के साथ प्रकाश आउटपुट का बदलाव बताता है। 30% गिरावट का अर्थ शुरुआती प्रवाह का 70% बचना है; उत्पाद उसी समय अचानक खराब होना जरूरी नहीं। ड्राइवर के आयु डेटा के साथ उपयोग आयु का मानदंड और दशाएं मांगें।

दक्षता मान में इनपुट शक्ति का दायरा पूछें

भारत की काल्पनिक दुकान के दो प्रस्तावों में एक lm/W एलईडी मॉड्यूल का, दूसरा मेन सप्लाई से चलती पूरी लाइट का हो सकता है। पूछें ल्यूमेन किस तापमान और करंट पर मापा और शक्ति में ड्राइवर शामिल है या नहीं। दायरा समान किए बिना बड़ी संख्या को अधिक दक्ष इंस्टॉलेशन न चुनें।

एलईडी ड्राइवर

ड्राइवर एलईडी मॉड्यूल को डिजाइन के अनुसार ऊर्जा देता है। कॉन्स्टेंट करंट या कॉन्स्टेंट वोल्टेज और लोड से सीमा की संगतता तय करें। डिमेबल ड्राइवर एक रंग के स्रोत को अपने आप रंग बदलने वाला नहीं बनाता। तीव्रता या रंग नियंत्रण में नियंत्रण, सप्लाई और मॉड्यूल समान काम समर्थित करें।

ड्राइवर चयन का शोध करने के लिए चीन के एलईडी ड्राइवर ब्रांड की गाइड देख सकते हैं।

• घटक और सामग्री
• उत्पादन प्रक्रिया

केवल एलईडी की अनुमानित अवधि पूरे उत्पाद पर न लगाएं। वारंटी और पूरी लाइट का आयु डेटा अलग तुलना करें। घोषणा में तापमान, करंट और प्रवाह बने रहने की दशा हो तथा ड्राइवर या दूसरे भाग की खराबी से अंतर स्पष्ट हो। स्रोत के 100,000 घंटे संदर्भ उदाहरण हैं; सभी उत्पादों की आयु नहीं।

बॉडी, ऑप्टिक्स और ताप प्रबंधन

फिनिश, सुरक्षा, ताप निकासी, अनुमत तापमान और घटक पहुंच साथ देखें। प्लास्टिक या एल्युमिनियम भाग की मोटाई अकेले गुणवत्ता तय नहीं करती। बॉडी को पूरी लाइट तथा नियोजित उपयोग में जांचें।

नमूने की माउंटिंग दशा प्रस्ताव में जोड़ें

खुली हवा में परखे उत्पाद की फॉल्स सीलिंग में ताप दशा अलग हो सकती है। निर्माता द्वारा अनुमत परिवेश तापमान, खाली जगह और ताप निकासी शर्तें तकनीकी फाइल में जोड़ें। इन्सुलेशन या बंद फर्नीचर में तभी रखें जब उत्पाद उपयुक्तता सत्यापित हो। आयु घोषणा की दशाएं वास्तविक माउंटिंग के साथ पढ़ें।

एलईडी की बनावट और प्रकाश उत्पादन

प्रकाश उत्सर्जक डायोड अर्धचालक है; उपयुक्त सप्लाई में आवेश वाहकों के पुनर्संयोजन से प्रकाश बनता है। इसे फॉस्फर रूपांतरण या अलग उत्सर्जक मिलाकर सफेद बनाने से अलग समझें। सफेद समेत सभी रंग समान सीधे उत्सर्जन से नहीं बनते।

एलईडी एकीकरण के दो अलग तरीकों के रूप में SMD और COB की SMD और COB के अंतर की गाइड में तुलना कर सकते हैं। पूरे घटक के गुण उसके तकनीकी दस्तावेज से फिर सुनिश्चित करें।

• बनावट के अनुसार एलईडी पैकेज में चिप, आधार, कनेक्शन, एनकैप्सुलेशन सामग्री और फॉस्फर हो सकते हैं।
• पैकेज के अनुसार आधार तथा कनेक्शन में कॉपर, एल्युमिनियम या सिरेमिक जैसी सामग्री होती है। चयन विद्युत और तापीय व्यवहार बदलता है। एक सामग्री का नाम पूरे घटक की गुणवत्ता तय नहीं करता।
• स्रोत के निर्माण उदाहरण में 99.9% शुद्ध सोने का तार और 0.8–1.0 mil व्यास है; लगभग 20.3–25.4 µm। कॉपर मिश्रधातु समेत दूसरे उपाय भी हैं। डिजाइन तथा परीक्षण से चयन जांचें; तार की सामग्री से अपने आप गुणवत्ता वर्ग न निकालें।
• फॉस्फर चिप के उत्सर्जन का कुछ भाग बदलकर बने स्पेक्ट्रम और रंग तापमान में योगदान देता है।
• 5. स्रोत कैटलॉग में CREE, Bridgelux, Nichia, Osram और Epistar जैसे नाम हैं। पूरे घटक तुलना करें; ब्रांड और मूल देश प्रदर्शन रैंकिंग के लिए पर्याप्त नहीं।
• 6. Guangjia, Taigu, Epileds, New Century, Yiguang, Baihong, Guanglei, Mulinsen, Xiamen Sanan, Shanghai Languang, Shilanmingxin और Dalian Lumei भी स्रोत में हैं। केवल नाम से गुणवत्ता का निष्कर्ष निकाले बिना घटक डेटा मांगें।

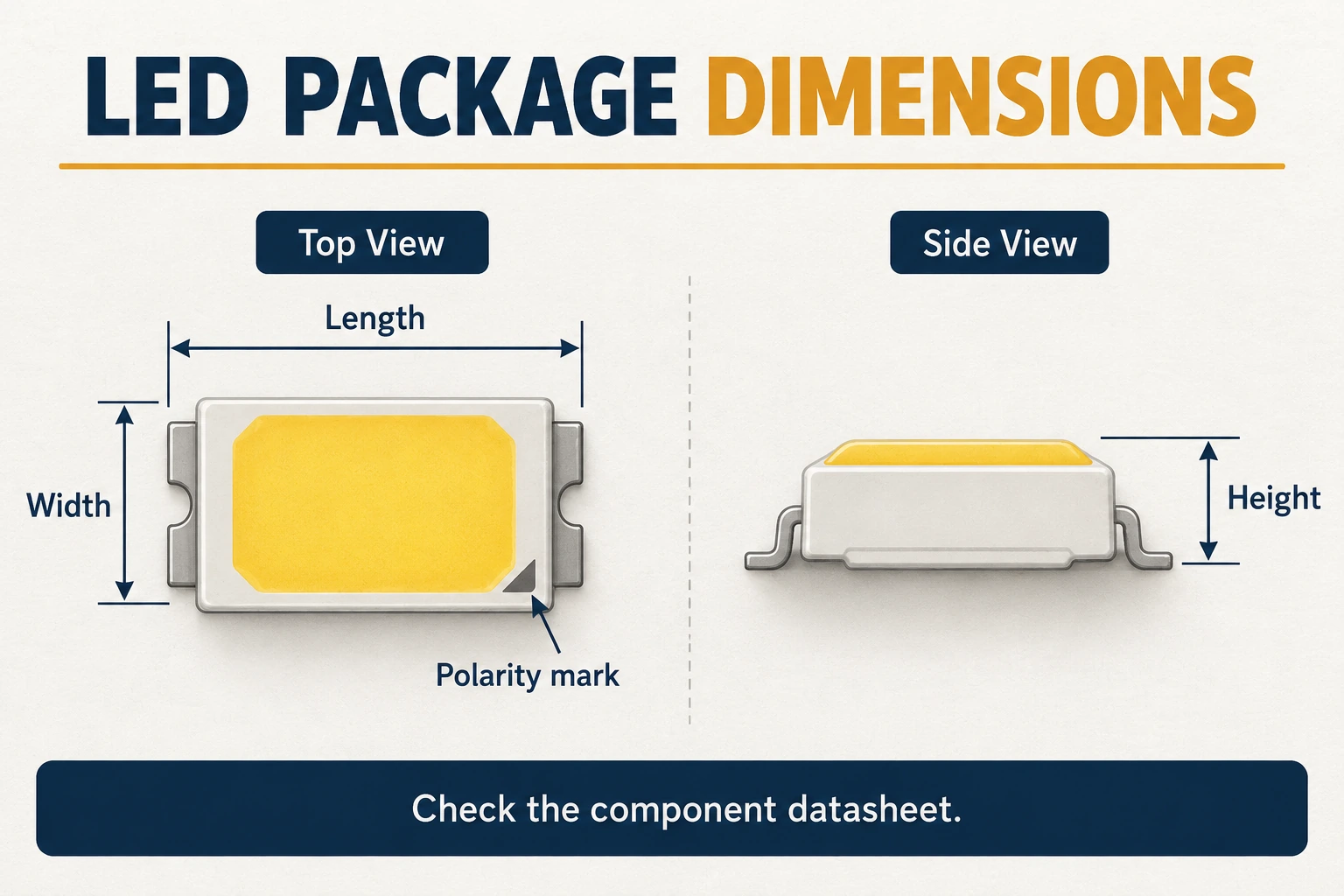

माउंटिंग से पहले तकनीकी फाइल और चिह्न से ध्रुवता, रूप तथा माउंटिंग तरीका तय करें। पैकेज के टर्मिनल डिजाइन शर्तों के अनुसार बोर्ड से जुड़ते हैं।

प्रति घटक 0.1–1 W उदाहरण लेने से पहले पूरा कोड और सप्लाई जांचें। SMD बल्ब, स्पॉट, डाउनलाइट, ट्यूब, सीलिंग और लीनियर लाइट में हो सकता है। SMD2835 का नाम 2.8×3.5 mm आकार बताता है। स्रोत की SMD सूची में 2835, 3030, 5050, 5730, 5630, 4040 और 7030 हैं। COB (Chip-on-Board) उसी सूची का दूसरा पैकेज नाम नहीं, एकीकरण का अलग तरीका है।

चित्र का विवरण और पाठ

• कैथोड।
• कैथोड चिह्न

डिजाइन और सप्लाई उपयुक्त हों तो COB मॉड्यूल फ्लडलाइट, स्पॉट या ट्रैक लाइट में हो सकते हैं। स्रोत का 5–50 W उदाहरण है; सभी COB की शक्ति सीमा नहीं।

एलईडी स्रोत कहां इस्तेमाल होते हैं?

एलईडी स्क्रीन, संकेतक, टॉर्च, टेबल लैंप, सीलिंग और हाई-बे उत्पाद में हो सकती है। घर, दुकान, उद्योग, संकेत और वाहन की संचालन दशाएं अलग हैं। विन्यास और अपेक्षित प्रदर्शन तुलना करें; सभी उपयोग एक जैसी शर्तों पर न जांचें।

विशेषज्ञ उपयोग में पहले घोषित प्रदर्शन और उपलब्ध प्रमाण देखें। पौधे उगाना, चिकित्सा और कीटाणुशोधन विशेष मानदंड तथा उपकरण मांगते हैं। सामान्य प्रकाश के उत्पाद में ये क्षमताएं अपने आप नहीं मानी जा सकतीं।

प्रतिस्थापन के लिए कौन से दस्तावेज रखें?

दिए उत्पाद का कोड और सप्लाई, नियंत्रण तथा माउंटिंग निर्देश रखें। इससे अतिरिक्त उत्पाद का प्रस्ताव स्वीकृत शर्तों से तुलना कर सकते हैं। समान रूप और वाट अकेले पुराने उत्पाद की बराबरी नहीं बताते।

पहले ऑर्डर और भविष्य के प्रतिस्थापन की संगति के लिए चयन दस्तावेज रखें। बिना शर्त आयु या दक्षता दावा स्पष्ट करवाएं। लाइट बदलने से पहले सप्लाई, नियंत्रण और माउंटिंग मिलाकर दिए वैरिएंट का दस्तावेज रखें। तुलना समान लक्षित उपयोग से शुरू हो और चिप डेटा हमेशा पूरे उत्पाद डेटा से अलग रहे।
