50–80 W बड़ी रीसेस्ड डाउनलाइट

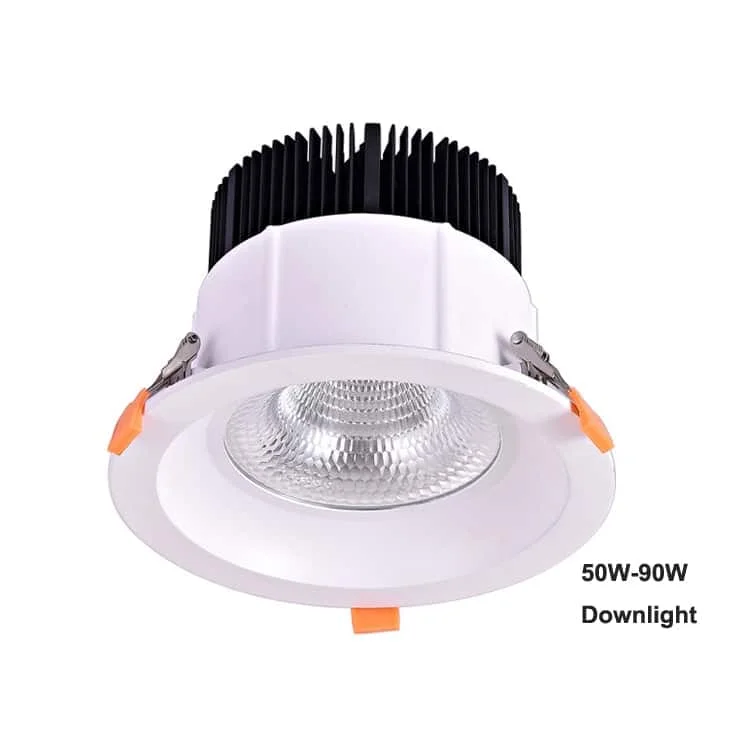

बड़ी रीसेस्ड डाउनलाइट 50, 60, 70 और 80 W संस्करणों तथा 15°, 24°, 60° या 120° कोणों के साथ बताई गई है। अंतर्निर्मित हीट सिंक कोल्ड-फोर्ज्ड शुद्ध एल्युमिनियम का है; बताई ताप चालकता 226 W/(m·K) है। यांत्रिक मेल के साथ वास्तविक माउंटिंग परिस्थितियों में गर्मी निकलने की व्यवस्था जांचें। चित्रों में 90 W भी है; इस शक्ति की उपलब्धता अलग से जांचें।
- इनपुट वोल्टेज: 110/220-240VAC 50/60Hz
- पावर फैक्टर: >0.95
- ड्राइवर शामिल: LiFud / Eaglerise / Philips / Meanwell; झिलमिलाहट रहित संचालन के दावे की पुष्टि आवश्यक
- कुल हार्मोनिक विकृति: <10%
- एलईडी स्रोत: Philips / Osram / Citizen / CREE / Bridgelux COB, CRI 90
- माउंटिंग ऊंचाई: 6–12 m
- डिमिंग: मानक में नहीं; 0–10 V / DALI वैकल्पिक
- SDCM: <5 या 3
- IP सुरक्षा श्रेणी: IP20, सामने का भाग IP44
- घोषित जीवनकाल: >50000 घंटे
- घोषित अनुरूपता: CE और RoHS
- वारंटी: 3/5 वर्ष
- प्रकाश कोण: 15° / 24° / 60° / 120°
- रंग तापमान: 2700–3000 K / 4000–4500 K / 5700–6500 K
| तस्वीरें | मॉडल कोड | शक्ति | प्रकार | व्यास | माउंटिंग कटआउट का माप | बीम कोण | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|---|---|---|
 | HOYUWO-DL-50WA | 50W±5% | स्थिर | Ø230*H110mm | Ø210-220mm | 120° | 4500-5500lm | डेटाशीट मांगें |
 | HOYUWO-DL-50WG-03 | 50W±5% | दिशा समायोज्य | Ø160*H150mm | Ø145-150mm | 15/24/36° | 4500-5500lm | डेटाशीट मांगें |
 | HOYUWO-DL-60WB-04 | 60W±5% | स्थिर | Ø230*H100mm | Ø195-220mm | 45° | 5400-6500lm | डेटाशीट मांगें |
 | HOYUWO-DL-60WH | 60W±5% | स्थिर | Ø185*H156mm | Ø170mm | 24/40/60° | 5400-6500lm | डेटाशीट मांगें |
 | HOYUWO-DL-80WH | 70W-80W±5% | स्थिर | Ø230*H176mm | Ø215mm | 24/60° | 6300-8500lm | डेटाशीट मांगें |
- आपातकालीन बैटरी: 7–20 W पर 1–2 घंटे
- 0–10 V / DALI डिमिंग योग्य डाउनलाइट
- विवरण के कम वोल्टेज विकल्प: 12 / 24 / 36 / 48 V AC/DC और 60 V DC; संस्करण का करंट प्रकार जांचें।
ऑर्डर से पहले चयन के मानदंड
छत बंद होने के बाद भी पावर सप्लाई तक पहुंचने और उसे बदलने के लिए पर्याप्त जगह छोड़ें।
- गोदाम, रेलवे स्टेशन और हवाई अड्डे के हॉल के लिए औद्योगिक डाउनलाइट
- शॉपिंग सेंटर, होटल लॉबी और अन्य व्यावसायिक इनडोर स्थानों के लिए डाउनलाइट।
अनुमत माउंटिंग तरीके और चुने गए ऑप्टिक्स के अनुसार इस मॉडल को सामान्य इनडोर रोशनी या किसी खास क्षेत्र को उभारने के लिए चुना जा सकता है।
लगाने से पहले तकनीकी चित्र की तुलना फिटिंग बिंदुओं और विद्युत आरेख से करें। बिजली बंद रखते हुए प्राप्त लाइट के निर्देशों के अनुसार इंस्टॉलेशन करें।
कौन से माप की पुष्टि करनी चाहिए?
मॉडल के चित्र के अनुसार आकार, कटआउट और फिटिंग की तुलना करें तथा पावर सप्लाई के लिए भी जगह रखें।
ऑप्टिक्स कैसे तय करें?
गणना में सामान्य और एक्सेंट लाइटिंग अलग रखें तथा वास्तविक माउंटिंग स्थान से बीम कोण का मूल्यांकन करें।
आपातकालीन संचालन के लिए क्या जांचें?
बैटरी, अवधि और आपातकालीन प्रकाश प्रवाह या शक्ति तय करें। इन्हें सामान्य संचालन के मानों के बराबर न मानें।
