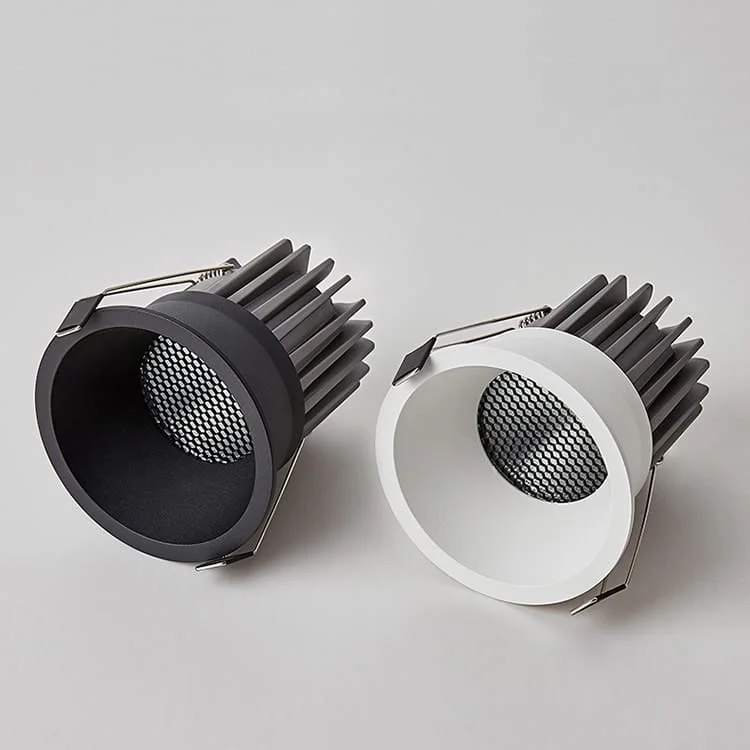

गहरे रिफ्लेक्टर वाली डाउनलाइट
होटल, कार्यालय और दुकान में प्रस्तावित प्रकाश वितरण के अनुसार ऑप्टिक्स व फिनिश चुनें। सफेद, काले, सिल्वर या गोल्ड रिफ्लेक्टर देखें। घोषित UGR <17 संबंधित इंस्टॉलेशन में जांचें। गहरा रिफ्लेक्टर स्रोत का सीधा दिखाई देना कम करता है; विवरण में 6 cm गहराई है, लेकिन तालिका में बॉडी की अलग ऊंचाइयां हैं, इसलिए चुने मॉडल का माप जांचें। HOYUWO-DL-15WA-08 की तालिका में 14 W है; ऑर्डर में शक्ति जांचें। चित्र के 110/220 V की तुलना सूची के 100/200–240 V और संबंधित संस्करण के लेबल से करें।
- माउंटिंग: रीसेस्ड
- माउंटिंग कटआउट: 55 mm, 75 mm, 90–95 mm या 105–110 mm
- आकार: गोल
- घोषित UGR <17; विन्यास और गणना की परिस्थितियों की पुष्टि करें
- इनपुट वोल्टेज: 100/200–240 V AC, 50/60 Hz
- पावर फैक्टर: >0.6 या 0.9
- सामने की सुरक्षा: IP44
- प्रकाश कोण: 15°/24°/36°
- एलईडी स्रोत: Bridgelux या Osram COB
- CRI: >92, SDCM: <5 या 3
- रंग तापमान: 2700–3000 K / 4000–4500 K / 5500–6000 K
- घोषित अनुरूपता: CE, RoHS, LVD और EMC
- कार्य तापमान: −30 से +60°C
- निर्माता की वारंटी: 3/5 वर्ष
| मॉडल कोड | शक्ति | आकार | माउंटिंग कटआउट का माप | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
| HOYUWO-DL-7WA-08 | 7W±5% | Ø65*H55mm | ø 55mm | 650-750lm | डेटाशीट मांगें |
| HOYUWO-DL-10WA-08 | 10W±5% | Ø85*H80mm | ø 75mm | 900-1100lm | डेटाशीट मांगें |
| HOYUWO-DL-15WA-08 | 14W±5% | Ø101*H95mm | ø 90-95mm | 1300-1400lm | डेटाशीट मांगें |
| HOYUWO-DL-18WA-08 | 18W±5% | Ø101*H95mm | ø 90-95mm | 1850-2100lm | डेटाशीट मांगें |
| HOYUWO-DL-25WA-08 | 25W±5% | Ø118*H120mm | ø 105-110mm | 2350-2600lm | डेटाशीट मांगें |
विन्यास के अनुसार 2–5 W पर 1–3 घंटे चलने वाली आपातकालीन बैटरी किट मांगी जा सकती है।
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।
प्रकाश वितरण और चकाचौंध का मूल्यांकन करने के लिए चुनी गई फिनिश व ऑप्टिक्स के संयोजन की फोटोमेट्रिक फाइल मांगें।
- व्यावसायिक और संस्थागत स्थान: होटल, कार्यालय, शॉपिंग सेंटर, स्कूल, अस्पताल और सुपरमार्केट।
- आवासीय: लिविंग रूम, बेडरूम, रसोई और अन्य अंदरूनी स्थान।
चुने हुए संस्करण के लिए बताए माउंटिंग तरीके का उपयोग करें। ऑप्टिक्स चुनते समय सामान्य कमरे की रोशनी को किसी वस्तु या सतह पर केंद्रित रोशनी से अलग समझें।
छत की मोटाई की तुलना फिटिंग की अनुमत 1–40 mm सीमा से करें। माउंटिंग से पहले चित्र का कटआउट, बैठने की सतह और ड्राइवर का स्थान जांचें।
मॉडल के चित्र के अनुसार फिटिंग स्थान और बिजली आपूर्ति तक पहुंच तय करें। माउंटिंग में लाइट के मैनुअल और छत की संरचनात्मक जरूरतों का पालन करें।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
Ø65 × H55 mm माप वाले HOYUWO-DL-7WA-08 के चित्र से संगतता जांचें। माप सभी संस्करणों पर लागू किए बिना मिलने वाले मॉडल की पुष्टि करें।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
क्या आपातकालीन रोशनी सामान्य संचालन जैसी ही होती है?
आपातकालीन सुविधा होने पर बैटरी, अवधि और उस मोड का प्रकाश प्रवाह या शक्ति सामान्य संचालन से अलग बताएं। लाइट की नाममात्र शक्ति अपने आप आपातकालीन प्रदर्शन नहीं बताती।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग
- 1. माउंटिंग कटआउट तैयार करें।
- 2. बिजली बंद रखते हुए मॉडल लेबल के अनुसार ड्राइवर को 110/220 V AC सर्किट से जोड़ें।
- 3. माउंटिंग स्प्रिंग ऊपर उठाएं और लाइट कटआउट में लगाएं।
- 4. माउंटिंग पूरी करने से पहले लाइट की मजबूत फिटिंग जांचें।
