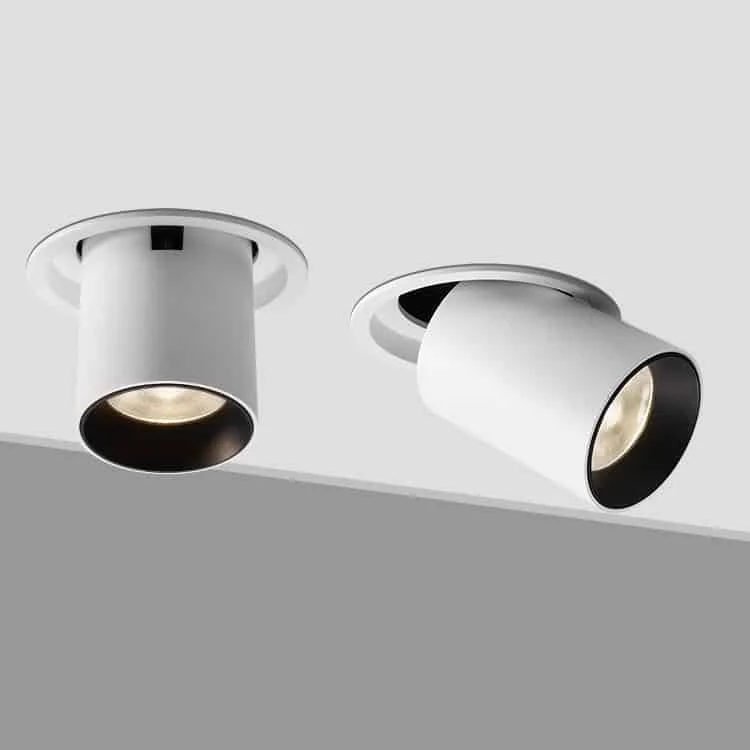

360° घूमने वाली, 90° समायोज्य और बाहर खींची जा सकने वाली डाउनलाइट
आवास या व्यावसायिक स्थान के लिए गोल या आयताकार बॉडी चुनें। नीचे की ओर रोशनी चाहिए तो मॉड्यूल बॉडी के अंदर रहता है। बाहर खींचने पर इसे दीवार या वस्तु की ओर किया जा सकता है; गति की सीमा क्षैतिज दिशा में 360° और ऊर्ध्वाधर दिशा में 90° है।
- आकार: वर्गाकार या गोल
- डेटाशीट में झिलमिलाहट रहित संचालन का दावा है; परीक्षण परिस्थितियां जांचें।
- घोषित जीवनकाल: >50,000 घंटे
- वारंटी: 3/5 वर्ष
- कार्य तापमान: −25 से +50°C
- घोषित अनुरूपता: CE और RoHS। विशिष्ट मॉडल के दस्तावेज मांगें।
- एलईडी ड्राइवर: Philips / Osram / LiFud / Eaglerise; डेटा शीट में फ्लिकर रहित संचालन घोषित है
- पावर फैक्टर: >0.5 या 0.9
- कुल हार्मोनिक विकृति: <15%
- एलईडी चिप: Bridgelux / Osram / Citizen COB
- SDCM: <5 या 3, CRI >92
- रंग तापमान: 2700–3000 / 4000–4500 / 5500–6500 K
- इनपुट वोल्टेज: 110/220-240VAC 50/60Hz
| मॉडल कोड | शक्ति | आकार | माउंटिंग कटआउट | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
| HOYUWO-DLG-7WF | 7W±5% | Φ90*H80mm | Φ80mm | 630-700lm | डेटाशीट मांगें |
| HOYUWO-DLG-15WF | 15W±5% | Φ115*H105mm | Φ100mm | 1300-1500lm | डेटाशीट मांगें |
| HOYUWO-DLG-20WF | 20W±5% | Φ135*H125mm | Φ125mm | 1700-2000lm | डेटाशीट मांगें |
| HOYUWO-DLG-25WF | 25W±5% | Φ160*H125mm | Φ145mm | 2300-2600lm | डेटाशीट मांगें |
| HOYUWO-DLG-7WF*2 | 14W±5% | L170*W90mm | L155*W75mm | 1150-1400lm | डेटाशीट मांगें |
| HOYUWO-DLG-15WF*2 | 30W±5% | L210*W115mm | L190*W95mm | 2650-3000lm | डेटाशीट मांगें |
| HOYUWO-DLG-20WF*2 | 40W±5% | L250*W140mm | L230*W120mm | 3500-4000lm | डेटाशीट मांगें |
| HOYUWO-DLG-25WF*2 | 50W±5% | L303*W160mm | L285*W145mm | 4800-5500lm | डेटाशीट मांगें |
- 12–60 V कम वोल्टेज विकल्प; मॉडल के अनुसार सटीक वोल्टेज और AC/DC प्रकार की पुष्टि करें
- गोल और आयताकार
- वैकल्पिक डिमिंग: Triac / 0–10 V / DALI
- आपातकालीन बैटरी किट: शक्ति का 30%, घोषित अवधि 1, 2 या 3 घंटे
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।
- शॉपिंग सेंटर
- होटल
- कार्यालय
- संग्रहालय
- प्रदर्शनी हॉल
- बैठक / भोजन कक्ष
चुने हुए संस्करण के लिए बताए माउंटिंग तरीके का उपयोग करें। ऑप्टिक्स चुनते समय सामान्य कमरे की रोशनी को किसी वस्तु या सतह पर केंद्रित रोशनी से अलग समझें।
रीसेस्ड माउंटिंग तैयार करते समय संबंधित मॉडल के ड्राइंग और निर्देशों के अनुसार कटआउट का आकार और फिक्सिंग सिस्टम चुनेंगे।
मॉडल के चित्र के अनुसार फिटिंग स्थान और बिजली आपूर्ति तक पहुंच तय करें। माउंटिंग में लाइट के मैनुअल और छत की संरचनात्मक जरूरतों का पालन करें।
स्पॉटलाइट की दिशा तय करते समय क्या जांचें?
पहले मॉडल की घुमाव सीमा और अनुमत यांत्रिक गति जांचें। फिर प्रकाश इस तरह निर्देशित करें कि गुजरने वाले व्यक्ति की दृष्टि में स्रोत सीधे न आए।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
HOYUWO-DLG-7WF के ड्राइंग में Φ90 × H80 mm दिया गया है। माउंटिंग से पहले सतह और प्राप्त संस्करण के आयामों की तुलना करेंगे; परिवार के दूसरे मॉडल अलग हो सकते हैं।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
क्या आपातकालीन रोशनी सामान्य संचालन जैसी ही होती है?
आपातकालीन सुविधा होने पर बैटरी, अवधि और उस मोड का प्रकाश प्रवाह या शक्ति सामान्य संचालन से अलग बताएं। लाइट की नाममात्र शक्ति अपने आप आपातकालीन प्रदर्शन नहीं बताती।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग
- 1. बिजली बंद करके लाइट के ड्राइंग के अनुसार कटआउट तैयार करें।
- 2. मॉडल के निर्देशों के अनुसार विद्युत कनेक्शन करें।
- 3. स्प्रिंग पकड़कर लाइट को आरेख के अनुसार कटआउट में लगाएं।
- 4. फिटिंग जांचें और माउंटिंग पूरी करें; फिर बिजली चालू करके संचालन जांचें।
