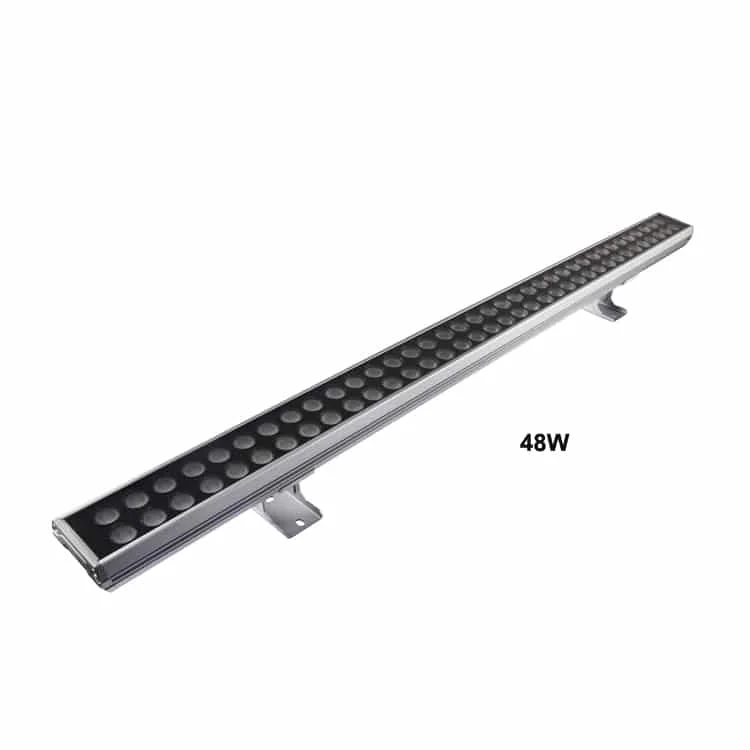

कम वोल्टेज आउटडोर वॉल वॉशर
HOYUWO-WW-B लाइटें एंड कनेक्टर से आउटडोर लाइन में जोड़ी जा सकती हैं। सही 12 V AC/DC या 24 V DC संस्करण चुनें। अनुमत लाइटों की संख्या मॉडल के आरेख और पावर सप्लाई क्षमता से तय करें। कनेक्टरों का भौतिक रूप से जुड़ना पूरी लाइन की विद्युत उपयुक्तता नहीं बताता।
- संदर्भ सीरीज: HOYUWO-WW-B
- इनपुट वोल्टेज: 12 V AC/DC या 24 V DC संस्करण; मॉडल का लेबल जांचें
- लंबाई: 500 / 1000 mm
- शक्ति: 9 / 12 / 18 / 24 / 36 W
- लाइन कनेक्शन: दोनों सिरों पर कनेक्टर; विद्युत आरेख का पालन करें
- नियंत्रण: चालू/बंद
- प्रकाश रंग: मानक 3000 / 4000 / 6500 K; वैकल्पिक लाल, नीला, हरा या RGB
- प्रकाश कोण: 30°
- घोषित जीवनकाल: >50000 घंटे
- कार्य तापमान: −25 से +55°C
- निर्माता की वारंटी: 2/3 वर्ष
- सामग्री: डाई-कास्ट एल्युमिनियम बॉडी, टेम्पर्ड ग्लास और लेंस
- रंग प्रतिपादन सूचकांक: >80
- SDCM：<5
| मॉडल कोड | शक्ति | आकार | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|
| HOYUWO-WW-9WB | 9W | L500*W40*H25mm | 810-900lm | डेटाशीट मांगें |
| HOYUWO-WW-18WB | 18W | L1000*W40*H25mm | 1660-1800lm | डेटाशीट मांगें |
| HOYUWO-WW-24WB | 24W | L1000*W40*H25mm | 2150-2400lm | डेटाशीट मांगें |
| HOYUWO-WW-36WB | 36W | L1000*W40*H40mm | 3300-3600lm | डेटाशीट मांगें |
- प्रकाश के रंग: हरा / लाल / नीला / पीला / RGB
- अपने आप रंग बदलना
- RGB रिमोट कंट्रोल
ऑर्डर से पहले चयन के मानदंड
तटीय क्षेत्रों या उपचारित पानी से सिंचित जगह में केवल IP के आधार पर चयन न करें। संपर्क की परिस्थितियां बताएं और कोटिंग व सामग्री की उपयुक्तता का विवरण मांगें।
कनेक्शन इस तरह योजना बनाएं कि रखरखाव के लिए पहुंच बनी रहे। लाइट को पौधों, जमीन या सतह को नुकसान पहुंचाए बिना निकालने की व्यवस्था भी रखें।
घोषित माउंटिंग और सुरक्षा सीमाओं के अंदर इस मॉडल को बगीचे या अन्य बाहरी क्षेत्रों के लिए देखें। उपयोग की परिस्थितियां और बाद में रखरखाव की पहुंच जांचें।
परियोजना में तय करें कि माउंटिंग दीवार पर होगी या जमीन के सपोर्ट पर। दिशा, एंकर, सीलिंग और विद्युत आरेख जांचें। कनेक्टर के आकार से सीरीज या समानांतर कनेक्शन का निष्कर्ष न निकालें।
माउंटिंग में एंकर, केबल का रास्ता और कनेक्शन का बंद होना जांचें। रखरखाव की पहुंच रखें और वांछित प्रभाव व मैनुअल के अनुसार लाइट की दिशा तय करें।
कम वोल्टेज संस्करण के लिए सप्लाई कैसे चुनें?
संबंधित मॉडल के लेबल के अनुसार सप्लाई वोल्टेज और करंट प्रकार चुनें। कम वोल्टेज के लिए बने संस्करण को सीधे मेन्स से न जोड़ें।
समान रोशनी के लिए लाइटों की दूरी कैसे तय करें?
पहले रोशन की जाने वाली सतह से दूरी तय करें और चुने हुए ऑप्टिक्स की फोटोमेट्रिक फाइल लें। फिर सिमुलेशन या प्रतिनिधि साइट परीक्षण से रोशनी की समानता जांचें।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
माउंटिंग स्थान की तुलना L500 × W40 × H25 mm माप वाले HOYUWO-WW-9WB के चित्र से करें। ये माप अन्य संस्करणों पर अपने आप लागू न करें।
इस आउटडोर लाइट का स्थान कैसे चुनें?
पहले उभारी जाने वाली सतह या वस्तु तय करें। उसके अनुसार ज्यामिति और प्रकाश वितरण देखें तथा चुने स्थान पर फिटिंग व कनेक्शन की सुरक्षा जांचें।
चित्रों की जानकारी का पाठ रूप

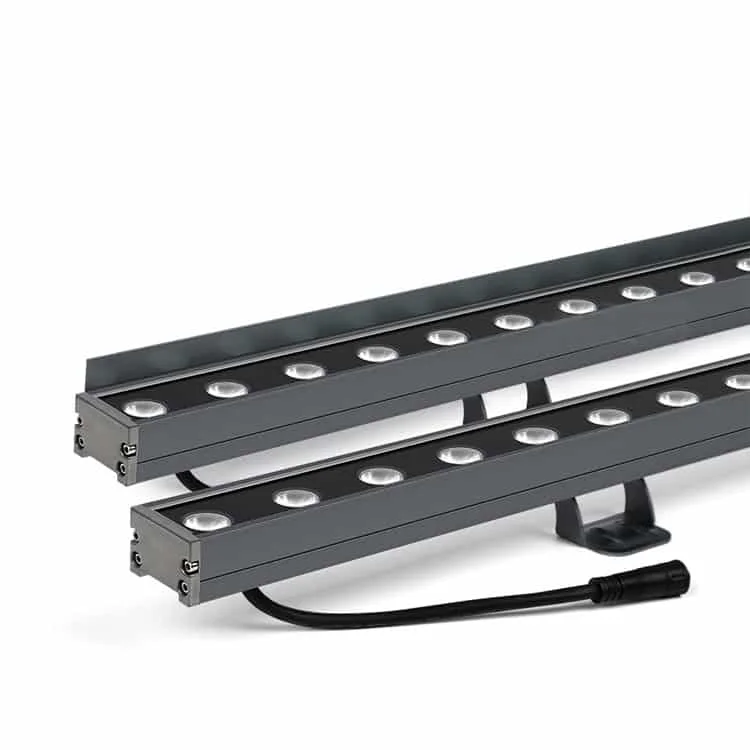

चित्र 1 · तकनीकी विशेषताएं
- टेम्पर्ड ग्लास कवर
- सीलबंद लेंस
- सीलबंद एंड कैप
- डाई-कास्ट एल्युमिनियम बॉडी
- ब्रैकेट

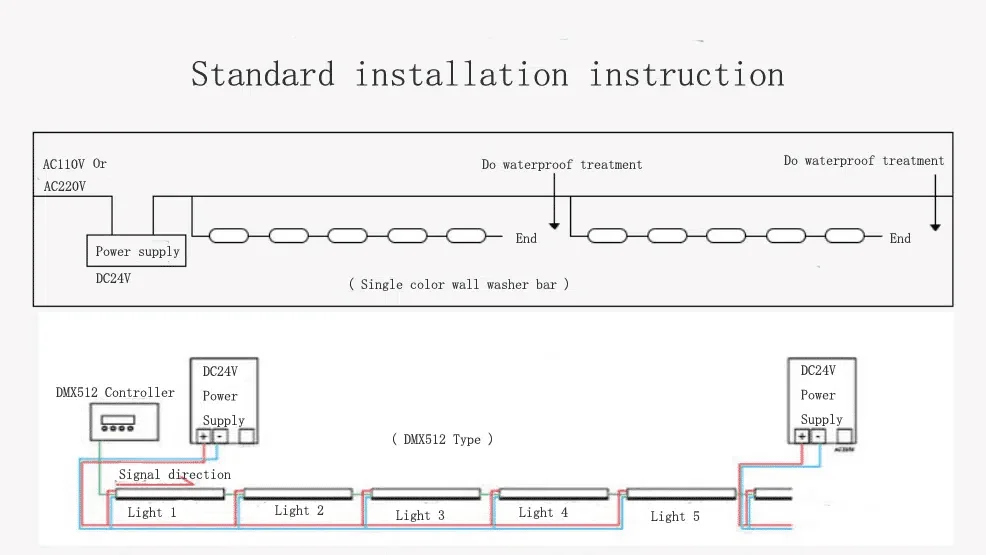

चित्र 2 · माउंटिंग
- माउंटिंग के मूल निर्देश
- आरेख का आंशिक चिह्न: 110 V AC। पूरे पावर सप्लाई आरेख की पुष्टि करें; कम वोल्टेज लाइट सीधे मेन्स से न जोड़ें।
- कनेक्शन की सीलिंग सुनिश्चित करें
- पावर सप्लाई
- एक रंग वाला लीनियर वॉल वॉशर
- DMX512 कंट्रोलर
- शक्ति
- DMX512 संस्करण
- सिग्नल की दिशा
- लाइट 1
- लाइट 2
- लाइट 3
- लाइट 4
- लाइट 5
