DALI, 0–10 V या Triac डिमिंग योग्य ट्रैक स्पॉटलाइट
डिमिंग प्रोटोकॉल केवल ट्रैक की कंडक्टर संख्या से तय न करें। फेज-कट एक-सर्किट विकल्प और तीन-सर्किट सिस्टम के चार-कंडक्टर अडैप्टर तुलना करें। DALI या 0–10 V के लिए कंट्रोल वायरिंग, ड्राइवर और उपयुक्त तीन-सर्किट ट्रैक स्पॉटलाइट साथ जांचें। इस परिवार में ये दोनों नियंत्रण तरीके और फेज-कट Triac विकल्प मांगे जा सकते हैं।
- इनपुट वोल्टेज: 110/220-240VAC 50/60Hz
- रंग प्रतिपादन सूचकांक: >90
- नियंत्रण प्रकार: डिमिंग योग्य
- प्रकाश कोण: 15°/24°/36°
- ट्रैक अडैप्टर: 2-कंडक्टर या तीन सर्किट के लिए 4-कंडक्टर
- वारंटी: 3/5 वर्ष
- घोषित जीवनकाल: >50,000 घंटे
- कार्य तापमान: −25 से +55°C
- भंडारण तापमान: −30 से +60°C
- घोषित अनुरूपता: CE और RoHS। विशिष्ट मॉडल के दस्तावेज मांगें।
- पावर फैक्टर: >0.5 या >0.9
- कुल हार्मोनिक विकृति: <15%
- SDCM: <5 या 3

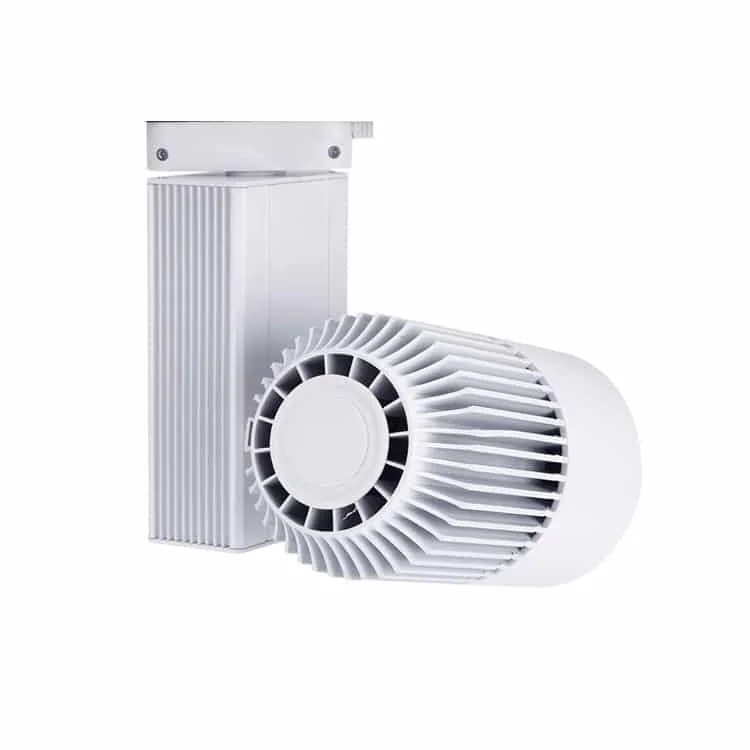

- कास्ट एल्युमिनियम बॉडी; मैट सफेद और काले विकल्प
| मॉडल कोड | शक्ति | आकार | प्रकाश प्रवाह | डिमिंग सिस्टम | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
| HOYUWO-TL-20WB | 20W±5% | Φ100*150mm | 1900-2200lm | DALI / 0–10 V / Triac डिमिंग | डेटाशीट मांगें |
| HOYUWO-TL-25WB | 25W±5% | Φ100*150mm | 2300-2500lm | DALI / 0–10 V / Triac डिमिंग | डेटाशीट मांगें |
| HOYUWO-TL-30WB | 30W±5% | Φ100*150mm | 2750-3000lm | DALI / 0–10 V / Triac डिमिंग | डेटाशीट मांगें |
| HOYUWO-TL-35WB | 35W±5% | Φ100*150mm | 3350-3500lm | DALI / 0–10 V / Triac डिमिंग | डेटाशीट मांगें |
- मोबाइल ऐप, Google Home या Amazon Alexa से Zigbee स्मार्ट नियंत्रण; वांछित संस्करण के गेटवे और संगतता की पुष्टि करें।
- वैकल्पिक कम वोल्टेज सप्लाई: 12 / 24 / 36 / 48 V DC
ऑर्डर से पहले चयन के मानदंड
मौजूदा ट्रैक में स्पॉटलाइट जोड़ने से पहले ब्रांड और मॉडल की संगतता की लिखित पुष्टि मांगें। आकार मिलता दिखाई देना अडैप्टर की मंजूरी के लिए पर्याप्त नहीं है।
स्पॉटलाइट और वस्तु के बीच वास्तविक दूरी पर परीक्षण करें। रोशन क्षेत्र के आकार और ग्राहकों के चलने के रास्ते से चकाचौंध जांचें।
संगत ट्रैक पर दुकान, प्रदर्शनी या अन्य इनडोर स्थान में एक्सेंट रोशनी बनाएं। वस्तु की दूरी के अनुसार कोण और दिशा चुनें।
दो सिस्टम की कंडक्टर संख्या समान होने से उन्हें संगत न मानें। दो, तीन और चार-कंडक्टर ट्रैक का उनके अडैप्टर से यांत्रिक व विद्युत मेल जांचें। दीवार, छत या पेंडेंट माउंटिंग के लिए सिस्टम के उपयुक्त उपकरण चुनें।
- दो-कंडक्टर ट्रैक के लिए Triac डिमिंग योग्य स्पॉटलाइट का कनेक्शन और माउंटिंग
- चार-कंडक्टर ट्रैक के लिए 0–10 V / DALI संस्करण की माउंटिंग और कनेक्शन
पहले संगत ट्रैक-अडैप्टर जोड़ी, कनेक्शन और सप्लाई तय करें। स्पॉटलाइट इन्हीं घटकों के निर्देशों के अनुसार लगाएं और दिशा दें।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
फेज-कट, एनालॉग और डिजिटल इनपुट को अलग समाधान समझें। सत्यापित ड्राइवर-कंट्रोलर जोड़ी, न्यूनतम डिमिंग स्तर और चालू होने का व्यवहार मांगें। लाइट का प्रोटोकॉल इंस्टॉलेशन से मिलाएं और ऑर्डर में चुने मॉडल का उपयुक्त विकल्प लिखें।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
बदली जाने वाली लाइट के वास्तविक माप दें; समान शक्ति समान बॉडी आकार नहीं बताती। फिटिंग बिंदु, केबल प्रवेश और बाहरी भाग भी जांचें। HOYUWO-TL-20WB के चित्र में Φ100 × 150 mm है। अन्य संस्करण अलग हो सकते हैं, इसलिए माप को माउंटिंग सतह और ऑर्डर किए संस्करण से मिलाएं।
इस स्पॉटलाइट के लिए कौन सा ट्रैक और अडैप्टर चाहिए?
स्पॉटलाइट चुनने से पहले ट्रैक मॉडल और सर्किट तय करें। अडैप्टर का सिस्टम से यांत्रिक और विद्युत दोनों मेल जांचें।
स्मार्ट नियंत्रण के लिए कौन से घटक चाहिए?
नियंत्रण तरीका और उपयोग का प्लेटफॉर्म तय करें। खरीद की पुष्टि से पहले प्रस्तावित गेटवे और ड्राइवर के साथ मॉडल की संगतता जांचें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग
- बिजली बंद रखते हुए 2-कंडक्टर ट्रैक पर लाइट लगाना।
- 1. ट्रैक मजबूती से लगाएं।
- 2. जांचें कि चयन स्विच 1 और 2 ‘off’ पर हैं।
- 3. लाइट ट्रैक में लगाएं।
- 4. अडैप्टर निर्देश के अनुसार चयन स्विच 1 और 2 ‘on’ करें। कनेक्शन जांचें।

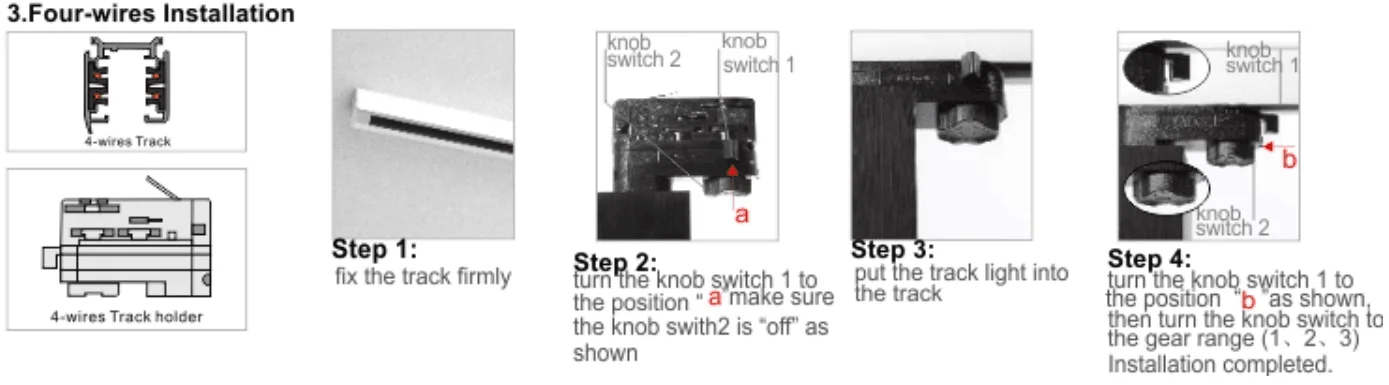

चित्र 2 · माउंटिंग
- बिजली बंद रखते हुए 4-कंडक्टर ट्रैक पर माउंटिंग। भाग: ट्रैक, अडैप्टर, चयन स्विच 1 और 2।
- 1. ट्रैक मजबूती से लगाएं।
- 2. चित्र और अडैप्टर निर्देश के अनुसार चयन स्विच 1 को ‘a’ और 2 को ‘off’ पर रखें।
- 3. लाइट ट्रैक में लगाएं।
- 4. चयन स्विच 1 को ‘b’ पर रखें और संबंधित स्विच से सर्किट 1, 2 या 3 चुनें। माउंटिंग जांचें।
