एलईडी ड्राइवर में THD: हार्मोनिक डेटा की सही तुलना

चीन का कोई एलईडी लाइट निर्माता THD जानकारी न दे तो पहले ड्राइवर कोड और परीक्षण परिस्थितियां मांगें। एक प्रतिशत जुड़े विद्युत इंस्टॉलेशन का विवरण नहीं देता। जैसे एलईडी हाई-बे लाइट, सड़क लाइट या फ्लडलाइट कोटेशन तुलना में कुल हार्मोनिक विकृति डेटा संचालन वोल्टेज और लोड के साथ देखें। साथ ही पावर फैक्टर डेटा भी जांचें। अधिक लाइट वाली परियोजना में ऑप्टिक्स के साथ ड्राइवर का विद्युत व्यवहार चयन फाइल में हो।

खरीद शर्त में THD कैसे तय करें?

पहले उत्पाद की जरूरी शर्तें इंस्टॉलेशन पर होने वाली जांच से अलग करें। समान वोल्टेज और लोड पर इस्तेमाल होने वाले डिमिंग स्तरों से प्रस्ताव तुलना करें। शक्ति फाइल वर्गीकरण में सहायक है; अकेले घर की छूट या सभी औद्योगिक संस्थानों का साझा नियम नहीं बनाती।

• उद्योग में लाइटिंग मोटर, फ्रीक्वेंसी कनवर्टर और अन्य इलेक्ट्रॉनिक लोड के साथ चलती है। स्रोत का 50% से अधिक मान अपरिहार्य परिणाम नहीं। फिल्टर तय करने से पहले इंस्टॉलेशन मापें या उपयुक्त विधि से मॉडल बनाएं।

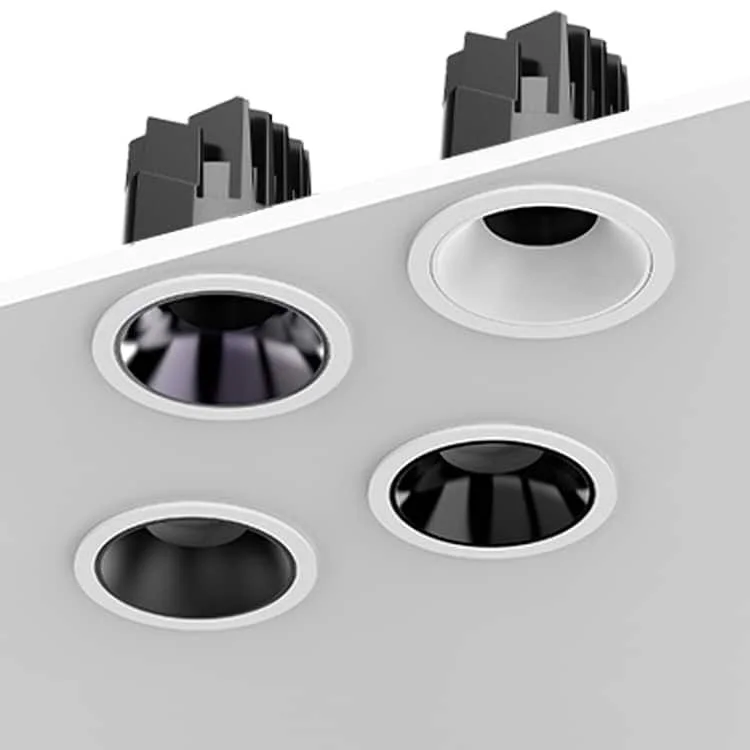

• दुकान और कार्यालय में 600×600 एलईडी पैनल या 50 W रीसेस्ड एलईडी लाइट साथ इस्तेमाल हों तो कुल हार्मोनिक करंट जांचना जरूरी हो सकता है। स्रोत के ≤15% लक्ष्य का लागू विनिर्देश और परीक्षण विधि से मिलान करें; प्रभाव पूरी तरह समाप्त होने की गारंटी न मानें।
• बाहर इस्तेमाल की जाने वाली एलईडी सार्वजनिक लाइटिंग के लिए IP65 सुरक्षा और विद्युत उत्सर्जन शर्तें अलग हैं। स्रोत के <15% या <10% का दायरा परियोजना विनिर्देश और कनेक्शन परिस्थितियों से जांचें। इन्हें भारत की सभी वितरण कंपनियों की साझा शर्त न बताएं।

सुधार निर्णय बिक्री प्रतिशत के बजाय तुलना योग्य डेटा पर हो। मौजूदा संस्थान में बदलाव हो तो पहले और बाद का रिकॉर्ड रखें। अनुरोध में ड्राइवर कोड, सप्लाई वोल्टेज और नियोजित डिमिंग स्तर जोड़ें। विद्युत परियोजना के प्रभारी के साथ परिणाम देखकर लाइटिंग के अलावा संभावित कारण भी जांचें।

क्या हार्मोनिक्स बनने के लिए निश्चित संख्या में लाइट चाहिए?

नहीं। परिणाम केवल लाइट की संख्या से नहीं समझा सकते। ड्राइवर सर्किट, खपत शक्ति, डिमिंग स्थिति, अन्य लोड और ग्रिड साथ देखें। उपकरण गिनना संयुक्त हार्मोनिक उत्सर्जन मापने या गणना करने का विकल्प नहीं।

सामान्य अनुमत लाइट संख्या खोजने के बजाय इंस्टॉलेशन की जांच की योजना बनाएं। पावर क्वालिटी एनालाइज़र बता सकता है कि विकृति कहां है और कौन-से हार्मोनिक क्रम प्रमुख हैं। करंट और वोल्टेज परिणाम अलग दर्ज करें; लोड मात्रा, पूर्ण आउटपुट और डिम संचालन बताएं। इसके बाद फिल्टर, लोड व्यवस्था या उत्पाद बदलाव तय होता है।

पहले मापी गई राशि पहचानें: THD(I) करंट और THD(U) वोल्टेज के लिए है। इनमें हार्मोनिक घटक मूल घटक के सापेक्ष देखे जाते हैं। गैर-रैखिक एलईडी ड्राइवर तीसरे, पांचवें या सातवें जैसे हार्मोनिक क्रम पर करंट घटक बना सकता है। इंस्टॉलेशन का कुल असर अन्य लोड और सप्लाई नेटवर्क के गुणों के साथ जांचें।

दूसरे उपकरण की खराबी, व्यवधान या बिल बढ़ना सीधे एलईडी ड्राइवर से न जोड़ें। गैर-रैखिक लोड का हार्मोनिक करंट खींचना हर समस्या का कारण वही होने का प्रमाण नहीं। घटकों का आयाम, स्पेक्ट्रम और इंस्टॉलेशन की परिस्थितियां माप से जांचें।

लाइट का करंट THD और वितरण पैनल की वोल्टेज गुणवत्ता एक जांच नहीं हैं। कम करंट विकृति ड्राइवर चयन में उपयोगी हो सकती है, लेकिन पूरी सप्लाई स्थिर और सुरक्षित होने का प्रमाण नहीं। वास्तविक करंट, सर्किट लोड, लाइन प्रतिबाधा और जुड़े अन्य उपकरण भी असर डालते हैं।

प्रतिशत के साथ वास्तविक हार्मोनिक करंट पढ़ें

डिमिंग में मूल करंट घटने पर THD प्रतिशत बढ़ सकता है। इससे अकेले कुल हार्मोनिक करंट उसी अनुपात में बढ़ना सिद्ध नहीं होता। रिपोर्ट का गणना आधार, मूल करंट और मापे हार्मोनिक करंट घटक साथ मांगें। अलग माप आधार वाले प्रतिशत से उत्पाद रैंकिंग भ्रामक हो सकती है।

डिमिंग में माप परिस्थितियां समान रखें

लाइट दिन के कुछ समय कम आउटपुट पर चलेंगी तो केवल पूरी शक्ति की रिपोर्ट पर्याप्त नहीं। इस्तेमाल के दृश्यों का डेटा वोल्टेज और लोड के साथ मांगें। इससे बिक्री प्रतिशत को पूरे सिस्टम का परिणाम मानने से पहले प्रस्ताव की अधूरी परिस्थितियां दिख जाती हैं।

हार्मोनिक विकृति घटाने के लिए कौन-से कदम देखें?

• संचालन परिस्थितियों के अनुरूप ड्राइवर चयन: परियोजना के वोल्टेज, लोड और डिमिंग के लिए उत्सर्जन डेटा तुलना करें। अधिक शक्ति की सप्लाई या प्रसिद्ध ब्रांड अकेले पर्याप्त नहीं। सर्किट डिजाइन और सही क्षमता चयन भी जरूरी हैं। 15% से कम THD लक्ष्य का दायरा पूछें.
• स्रोत का सुझाया 15% से कम THD सभी लाइट या भारत के सभी इंस्टॉलेशन की साझा सीमा नहीं। परियोजना शर्त, लागू परीक्षण विधि और लोड अलग जांचें। समान प्रतिशत लक्ष्य अलग माप आधार से तुलना न करें।
• माप और इंजीनियरिंग जांच जरूरी दिखाएं तो फिल्टर विकल्प देखें। प्रकार और क्षमता हार्मोनिक स्पेक्ट्रम तथा इंस्टॉलेशन से तय करें। तकनीकी शीट में अधिक प्रतिशत अकेले सर्किट में फिल्टर जोड़ने का पर्याप्त कारण नहीं।

एलईडी लाइटिंग में हार्मोनिक्स क्यों जांचें?

समस्या कम THD होना नहीं; वास्तविक हार्मोनिक उत्सर्जन और इंस्टॉलेशन पर असर जांचें। 7, 10, 12, 15, 20, 30 या 40 W जैसे 50 W से कम उत्पाद भी स्वतः छूट नहीं देते। एक ड्राइवर भी गैर-साइनाकार करंट ले सकता है। बड़े समूह में अलग डिमिंग स्तर भी जांचें।

• सप्लाई नेटवर्क: हार्मोनिक करंट लाइन प्रतिबाधा के जरिए वोल्टेज विकृति और अतिरिक्त हानि में योगदान दे सकते हैं। असर का आकार माप या उपयुक्त गणना से तय करें।
• जुड़े उपकरण: अनुपयुक्त सप्लाई गुणवत्ता संचालन बदल सकती है। लेकिन हर सुरक्षा ट्रिप या व्यवधान का अलग निदान जरूरी है; सब लाइटिंग के THD से नहीं होता।

भारत की काल्पनिक दुकान के नवीनीकरण का माप रिकॉर्ड

मान लें दुकान में एलईडी के साथ एयर कंडीशनिंग और रेफ्रिजरेशन लोड भी बदले। पहले और बाद के माप में चालू लोड सूची, सर्किट और समय दर्ज करें। केवल नई लाइट वाले सर्किट और मुख्य प्रवेश के परिणाम अलग रखें। यह रिकॉर्ड किसी उत्पाद को इंस्टॉलेशन के सभी बदलावों का जिम्मेदार मानने से बचाता है।

उत्पाद फाइल और इंस्टॉलेशन खराबी की जांच अलग रखें

ड्राइवर शीट चयन में सहायक है। इंस्टॉलेशन की समस्या किस सर्किट में, किस समय और कौन-से लोड चालू होने पर आती है, जानना अलग जरूरी है। ये रिकॉर्ड माप योजना बनाते हैं। निदान से पहले लाइट बदलने पर वास्तविक कारण बना रह सकता है।

लोड के प्रभाव, सप्लाई गुणवत्ता और सुधार विकल्पों का अंतर समझने के लिए CIRCUTOR के पावर क्वालिटी विवरण पढ़ सकते हैं।
