फुटबॉल मैदान की लाइटिंग: उपयोग, ऑप्टिक्स और पोल व्यवस्था
नगरपालिका मैदान सप्ताह में अभ्यास और सप्ताहांत में मैच के लिए हो सकता है। भारत के इस काल्पनिक उदाहरण में पहला निर्णय फ्लडलाइट संख्या नहीं, हर उपयोग की जरूरी रोशनी है। खेल का स्वरूप, प्रतियोगिता स्तर और प्रसारण योजना के बाद ऑप्टिक्स तथा व्यवस्था गणना करें। गाइड के स्रोत आरेख उपयोग समझाते हैं; इन्हें किसी विशिष्ट मैदान की गणना या अनुरूपता दस्तावेज न मानें।
कोटेशन के लिए मैदान के आयाम, पोल स्थान, माउंटिंग ऊंचाई और उपयोग जुटाएं। नीचे के आयाम उदाहरणों का आकार समझाते हैं। उनसे प्रतियोगिता के अनुमत आयाम या निश्चित लाइट संख्या न निकालें; वास्तविक नक्शा और आयोजन की शर्तें निर्णायक हैं।
- 5 बनाम 5 फुटबॉल मैदान (उदाहरण आयाम: 40 m लंबाई × 20 m चौड़ाई)
- 7 बनाम 7 फुटबॉल मैदान (उदाहरण आयाम: 65 m लंबाई × 45 m चौड़ाई)
- 11 बनाम 11 फुटबॉल मैदान (उदाहरण आयाम: 105 × 68 m। स्रोत 105–110 × 68–75 m सीमा भी बताता है। वास्तविक आयाम आयोजन के मैदान नियमों से जांचें।)
चित्र का विवरण और पाठ

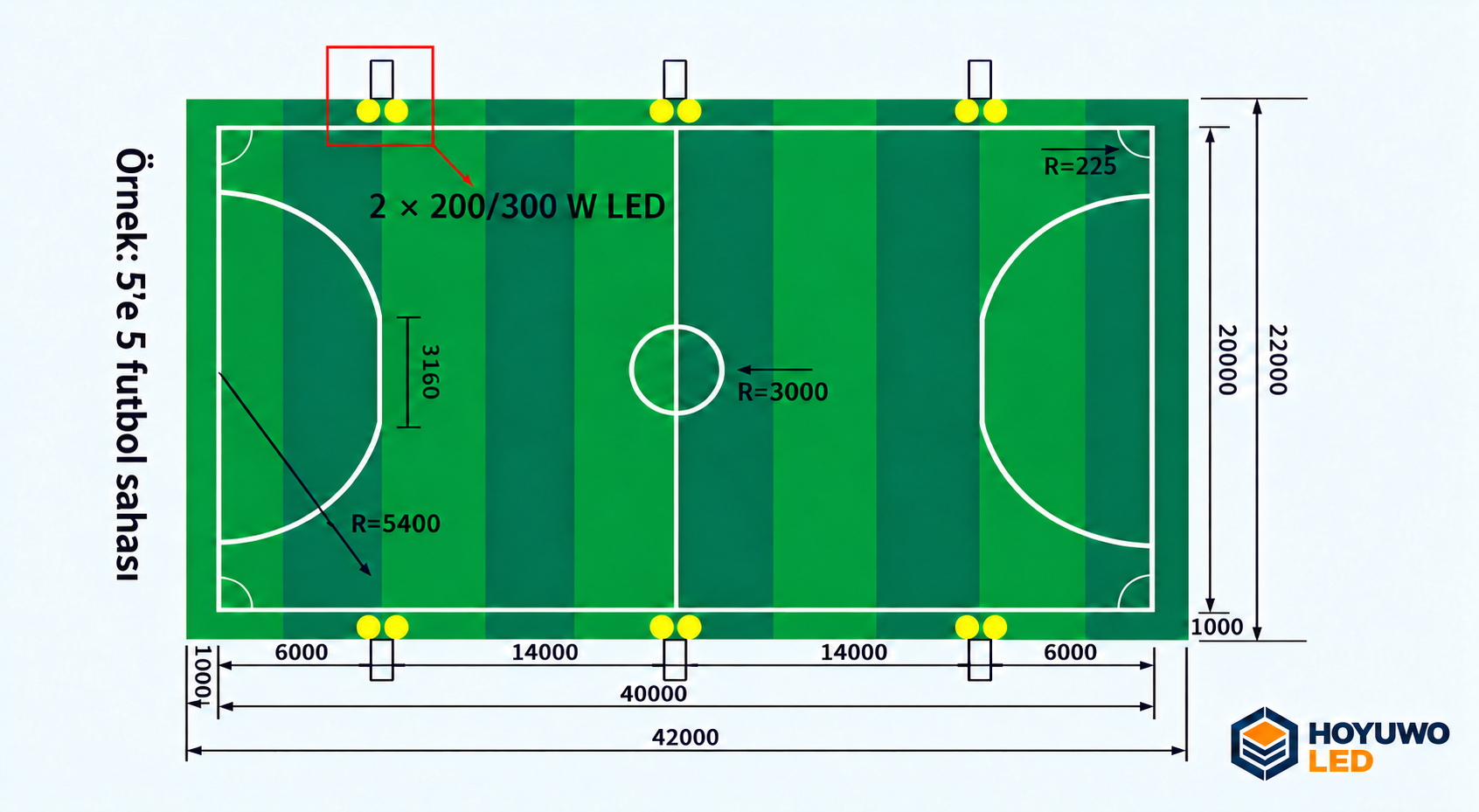

- 5 बनाम 5 फुटबॉल मैदान का उदाहरण।
- आरेख की लाइट: 2 × 200/300 W एलईडी। यह वास्तविक मैदान की गणना की कुल संख्या नहीं; ड्राइंग के स्थान और आयाम के साथ पढ़ें।
चित्र का विवरण और पाठ

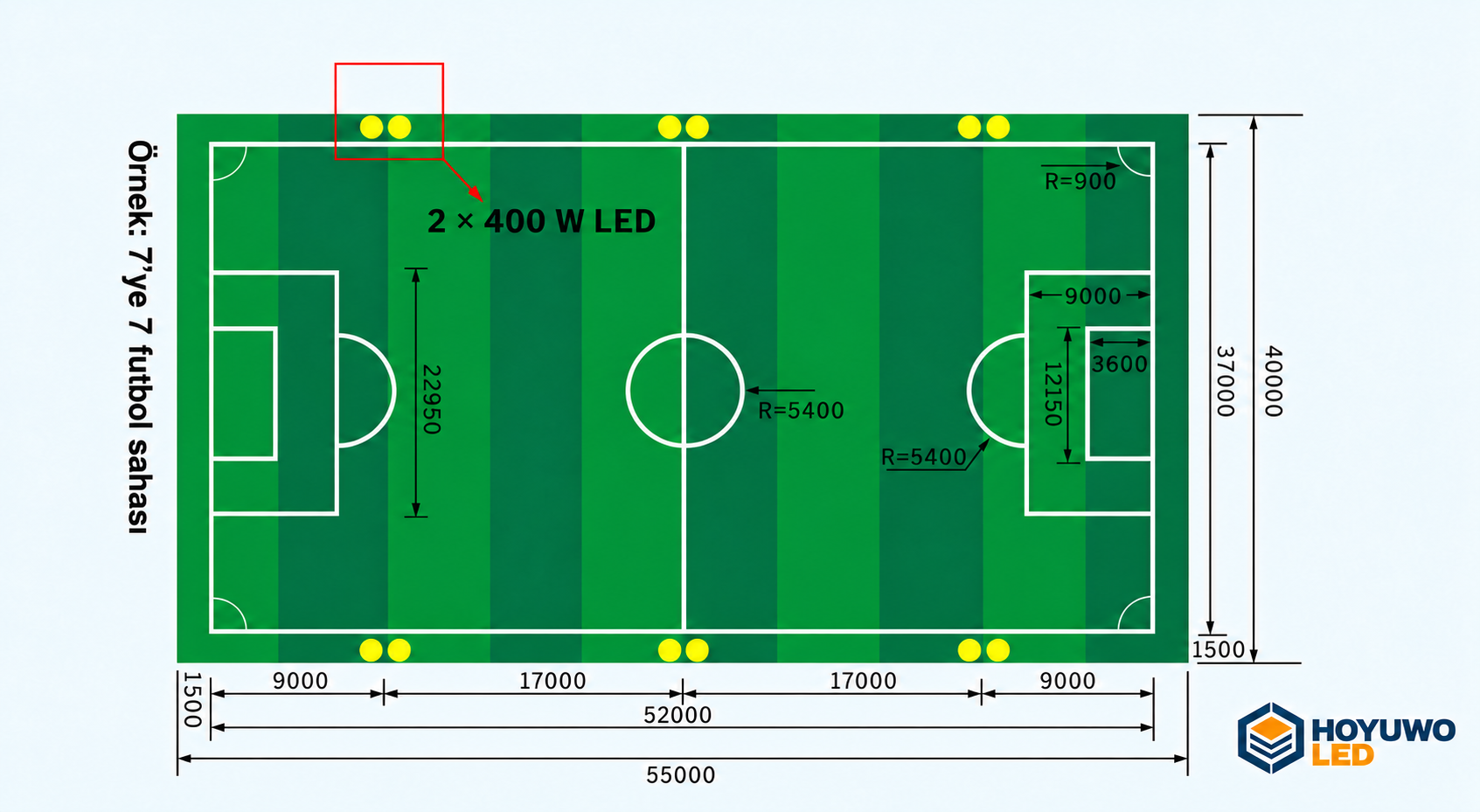

- 7 बनाम 7 फुटबॉल मैदान का उदाहरण।
- आरेख की लाइट: 2 × 400 W एलईडी। ड्राइंग के आयाम और व्यवस्था सुरक्षित हैं; यह इंस्टॉलेशन डिजाइन का विकल्प नहीं।
चित्र का विवरण और पाठ

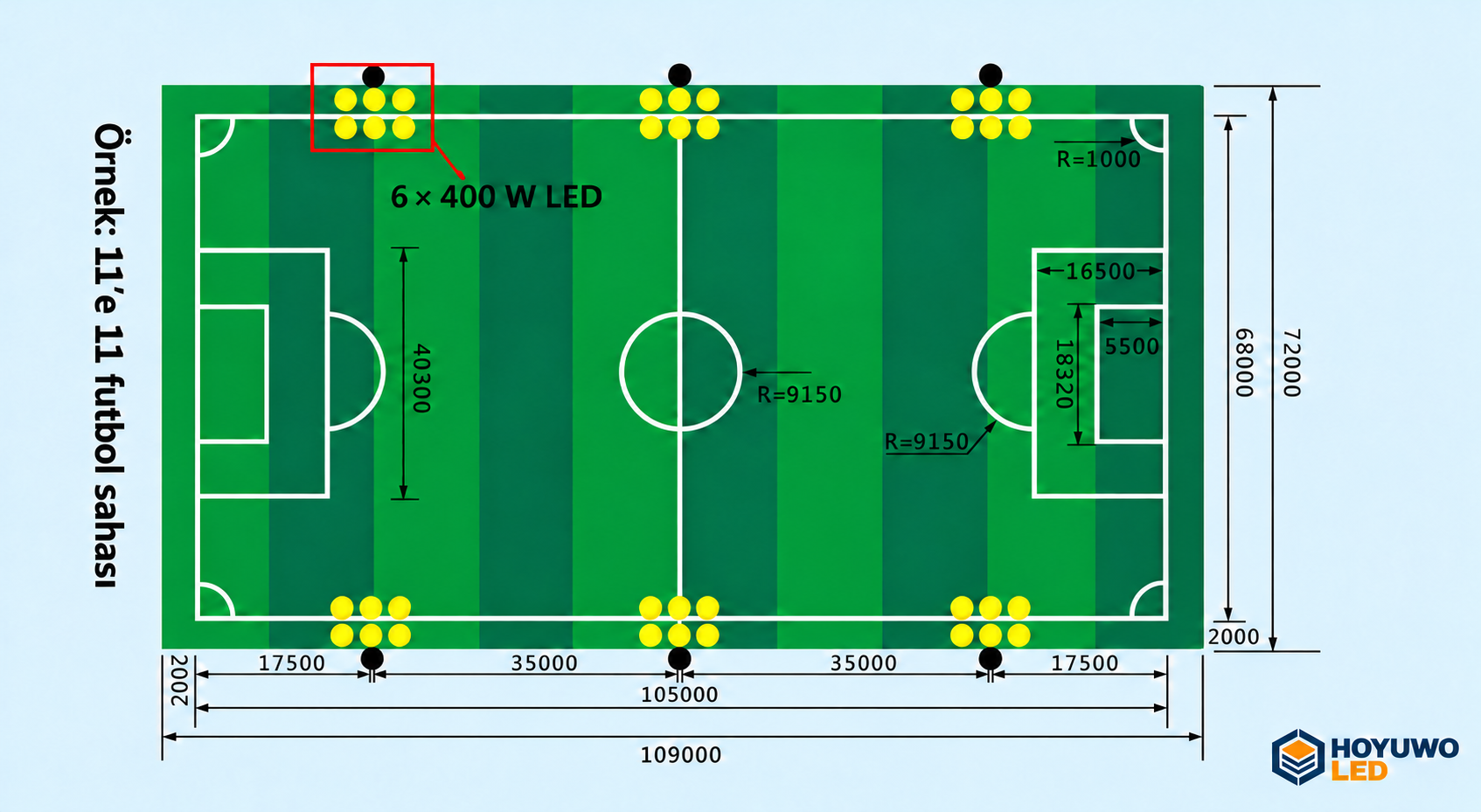

- 11 बनाम 11 फुटबॉल मैदान का उदाहरण।
- आरेख की लाइट: 6 × 400 W एलईडी। संख्या ड्राइंग की व्यवस्था के साथ देखें; दूसरे मैदान पर सीधे लागू न करें।
| आकार | प्रति पोल फ्लडलाइट | कुल फ्लडलाइट संख्या | पोल की ऊंचाई |
| 5 बनाम 5 फुटबॉल मैदान | 2*200W/300W | 24 | 8-10m |
| 7 बनाम 7 फुटबॉल मैदान | 2*400W | 24 | 12-15m |
| 11 बनाम 11 फुटबॉल मैदान | 6*400W | 72 | 15-18m |
तालिका देखते समय पोल वास्तविक नक्शे पर रखें; ऊंचाई, स्थान और बीम कोण साथ देखें। समानता, चकाचौंध और आसपास का क्षेत्र भी गणना में जोड़ें। स्रोत की लाइट संख्या अकेले मूल्य वाला डिजाइन या मैदान की अनुरूपता का प्रमाण नहीं है।
आपके मैदान का लाइटिंग कोटेशन साथ तैयार करें
खेल कार्यक्रम को प्रकाश सेटिंग में बदलें
मैदान के एक भाग में अभ्यास और पूरे क्षेत्र का मैच समान सेवा नहीं मांग सकते। कार्यक्रम का उपयोग क्षेत्रों से मिलान करें; हर गतिविधि में कौन-सी सेटिंग कैसे चुनेंगे, संचालन टीम को बताएं। इससे कर्मचारी मनमाने फ्लडलाइट समूह के बजाय निर्धारित और सत्यापित व्यवस्था इस्तेमाल करते हैं।
प्रतियोगिता श्रेणी और सामान्य उदाहरण तालिका में अंतर
1 जून 2025 से लागू UEFA स्टेडियम अवसंरचना नियमों की धारा 16 श्रेणी के अनुसार क्षैतिज/ऊर्ध्वाधर प्रदीप्ति और बैकअप सप्लाई अलग देखती है। प्रतियोगिता के नियम अतिरिक्त शर्तें ला सकते हैं। इस पृष्ठ की स्रोत उदाहरण तालिका को वर्तमान UEFA सूची न मानें। भारत के स्थल के लिए संबंधित लीग और आयोजन की जरूरी श्रेणी परियोजना का दायरा तय करते समय लिखित में जांचें।
मैदान की लाइटिंग में कौन-से मानदंड जांचें?
| उपयोग | प्रदीप्ति स्तर (lx) | प्रदीप्ति की समानता | प्रकाश स्रोत की विशेषताएं | चकाचौंध | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Eh | Evmai | Evaux | Uh | Evmai | Evaux | Ra | Tcp (K) | GR | ||||
| U1 | U2 | U1 | U2 | U1 | U2 | |||||||
| अभ्यास और मनोरंजन | 200 | — | — | — | 0,3 | — | — | — | — | ≥20 | — | ≤55 |
| शौकिया मैच और पेशेवर अभ्यास | 300 | — | — | — | 0,5 | — | — | — | — | ≥80 | ≥4000 | ≤50 |
| पेशेवर मैच | 500 | — | — | 0,4 | 0,6 | — | — | — | — | ≥80 | ≥4000 | ≤50 |
| राष्ट्रीय और अंतरराष्ट्रीय मैच प्रसारण | — | 1000 | 750 | 0,5 | 0,7 | 0,4 | 0,6 | 0,3 | 0,5 | ≥80 | ≥4000 | ≤50 |
| बड़े अंतरराष्ट्रीय मैच का प्रसारण | — | 1400 | 1000 | 0,6 | 0,8 | 0,5 | 0,7 | 0,3 | 0,5 | ≥90 | ≥5500 | ≤50 |
| बड़े अंतरराष्ट्रीय मैच का HDTV प्रसारण | — | 2000 | 1400 | 0,7 | 0,8 | 0,6 | 0,7 | 0,4 | 0,6 | ≥90 | ≥5500 | ≤50 |
| प्रसारण जारी रखने के लिए बैकअप लाइटिंग | — | 1000 | — | 0,5 | 0,7 | 0,4 | 0,6 | — | — | ≥80 | ≥4000 | ≤30 |
पोल और ऑप्टिक्स की व्यवस्था साथ डिजाइन करें
कोने या किनारे की व्यवस्था से पहले मैदान की सीमाएं और चुनी फ्लडलाइट की फोटोमेट्री देखें। उपलब्ध जगह, दर्शक दीर्घा, खिलाड़ी और दर्शक की देखने की दिशा एक डिजाइन के भाग हैं। आरेख की दोनों व्यवस्थाएं अलग मैदानों में समान परिणाम की गारंटी नहीं देतीं।

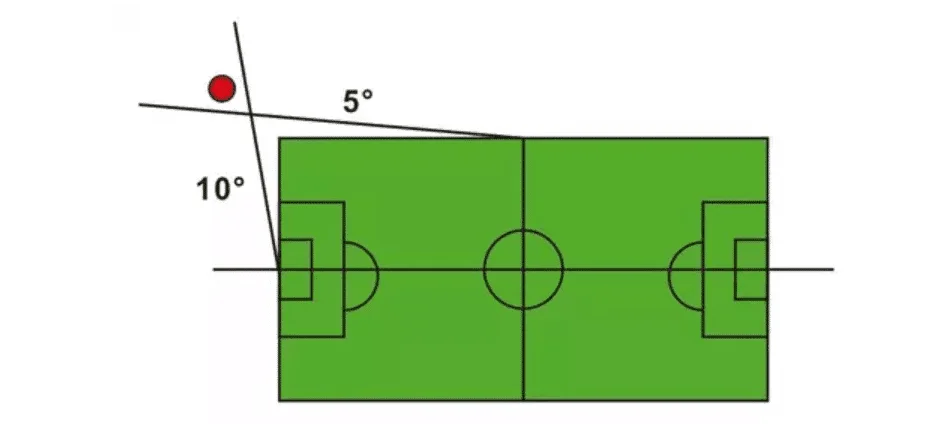

पोल स्थान का आरेख।
स्रोत ड्राइंग में पोल गोल लाइन के केंद्र से 10° और साइड लाइन के केंद्र से 5° वाले क्षेत्रों के बाहर हैं। इस ज्यामिति को भारत के हर मैदान का नियम न बनाएं। वास्तविक नक्शे, मौजूदा संरचनाओं और लागू खेल मानदंडों से फिर जांचें।
पोल की ऊंचाई
पोल की ऊंचाई अकेले न चुनें। हर बीम का क्षेत्र और पास के बीम से उसका मिलना गणना करें। उपयुक्त ऊंचाई का अर्थ प्रकाश वितरण और चकाचौंध के संयुक्त आकलन से बनता है।
ड्राइंग में मैदान के केंद्र और सपोर्ट व्यवस्था का कम से कम 25° कोण उसी ज्यामिति का भाग है। अकेले यह चकाचौंध स्वीकार्य होने का प्रमाण नहीं। चुनी लाइट, दिशा और देखने के बिंदुओं से अलग आकलन करें।
चित्र का विवरण और पाठ
- लाइटिंग पोल

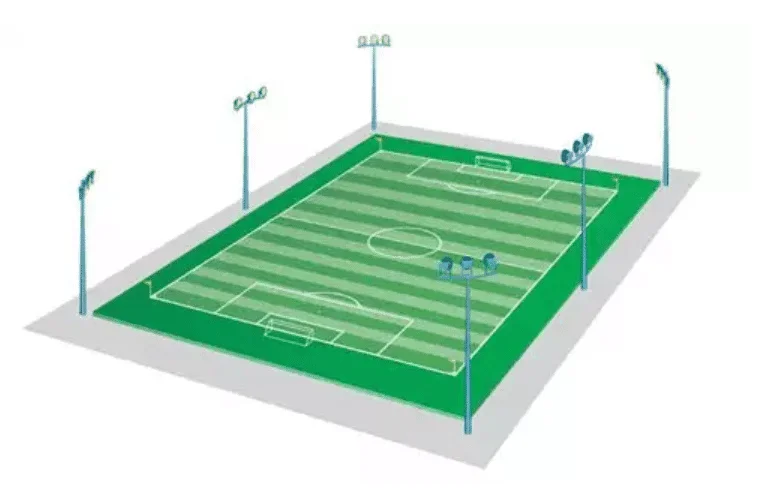

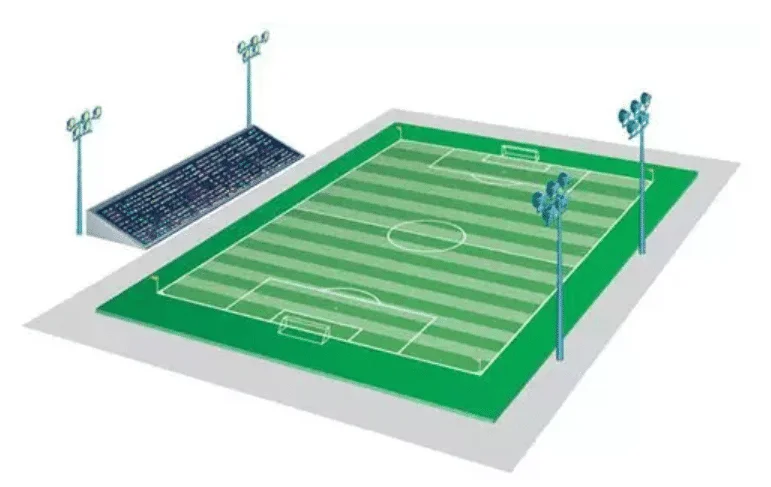

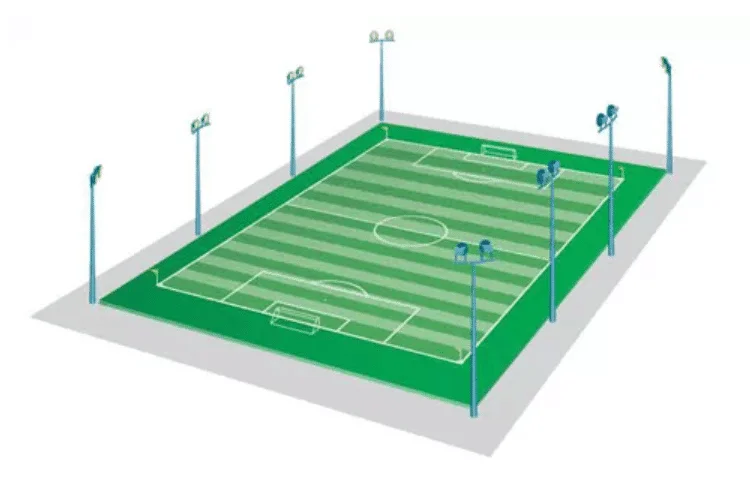

आरेख चार कोनों के पोल और किनारों पर 4, 6 या 8 पोल की तुलना करते हैं। वास्तविक चयन मैदान की परिस्थितियों से गणना करें।

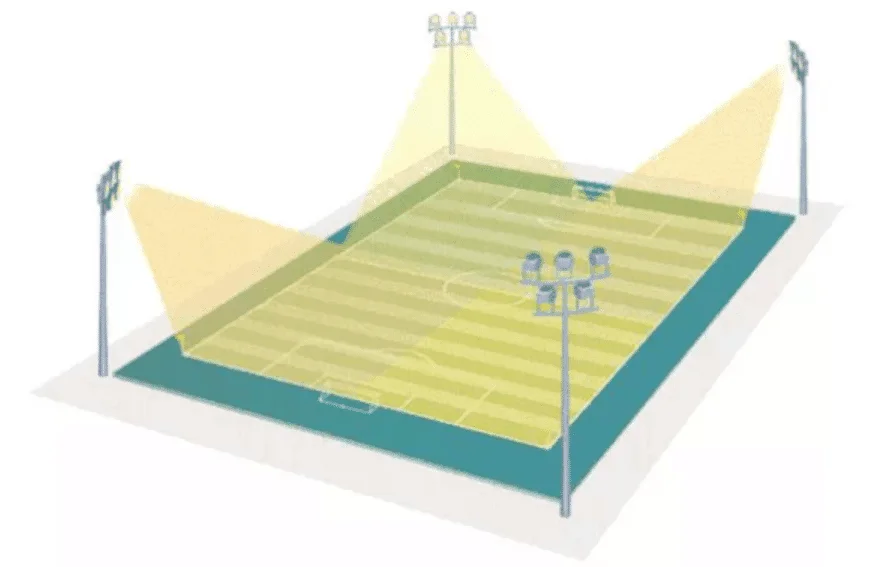

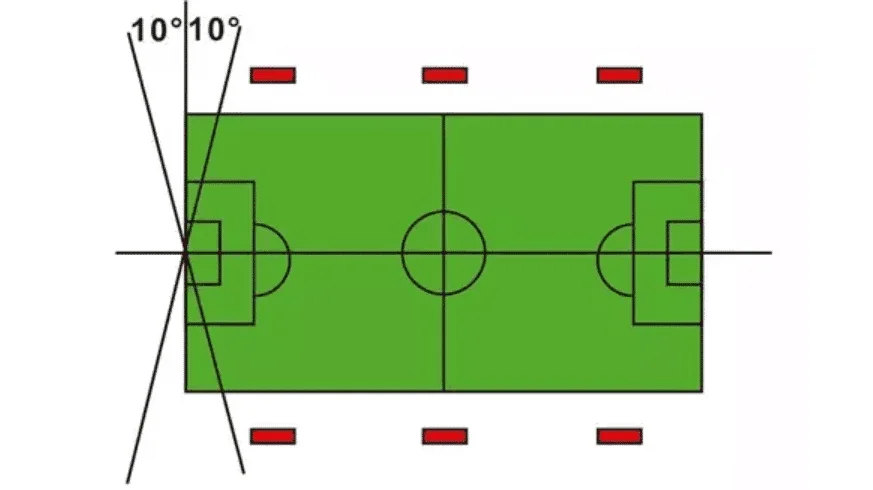

किनारे की लाइटिंग में पोल स्थान के उदाहरण।
गोलकीपर की कोनों की ओर देखने की दिशा भी चकाचौंध आकलन में रखें। स्रोत चित्र इस जांच के लिए गोल लाइन के दोनों ओर 10° क्षेत्र बताता है। संदर्भ को उसके ड्राइंग से जोड़कर रखें; बिना आधार दूसरे मैदान की सीमा न बनाएं।

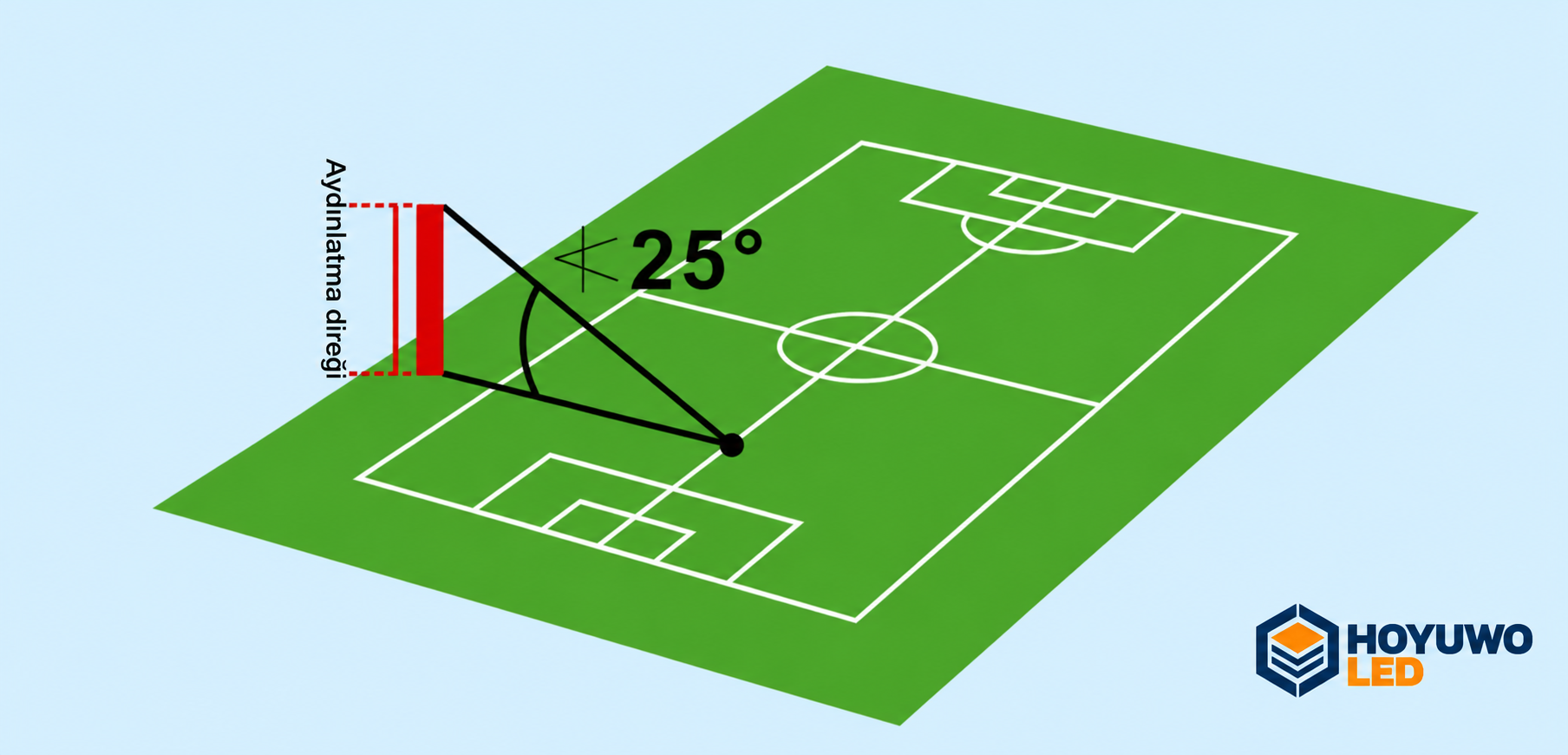

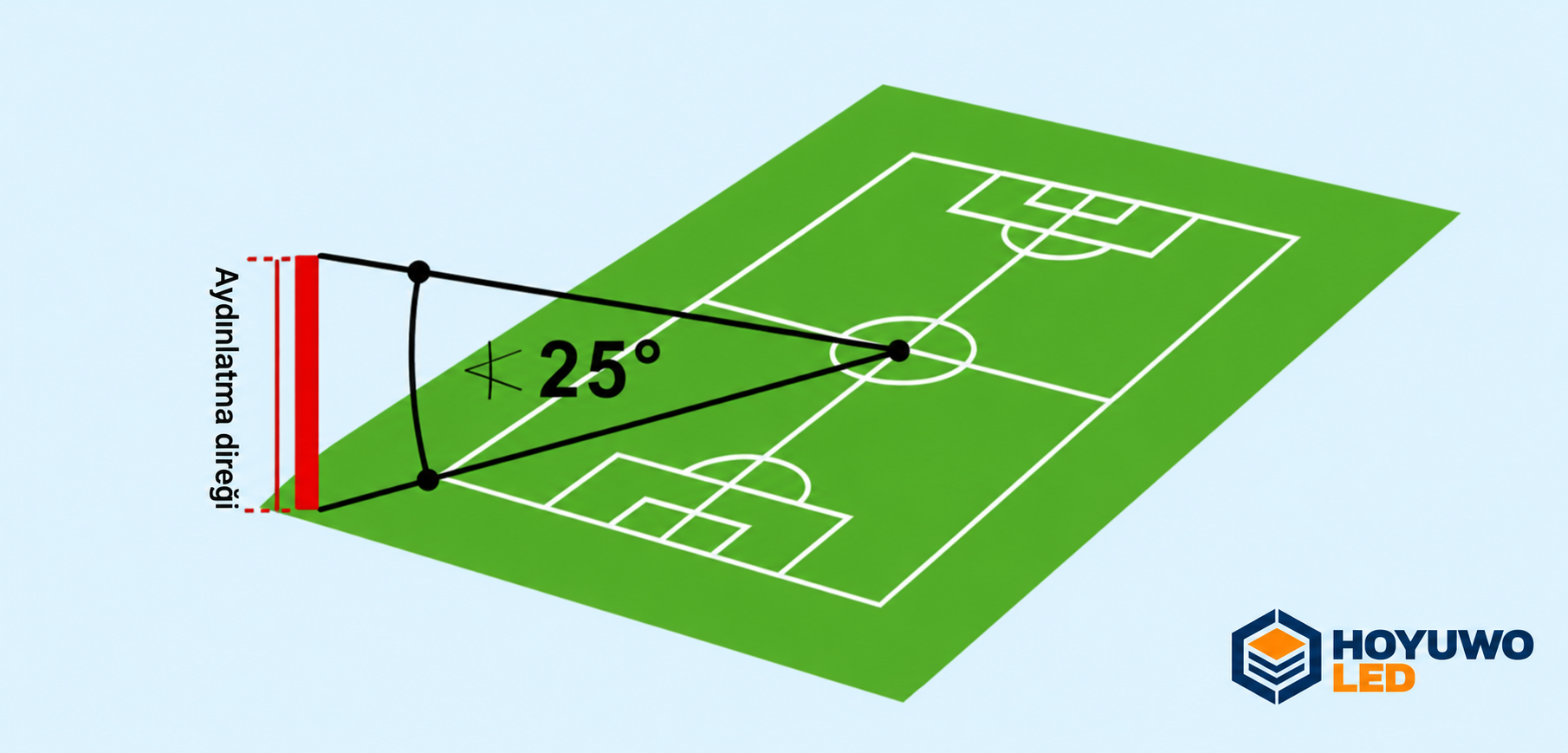

किनारे के पोल की माउंटिंग ऊंचाई का उदाहरण।
ड्राइंग में लाइट के निचले बिंदु और मैदान की केंद्र रेखा के संबंधित बिंदु के बीच कम से कम 25° सुझाया है। वास्तविक मैदान की ऊंचाई और दूरी के अनुसार इसकी उपयुक्तता गणना करें; एक कोण से पूरी व्यवस्था न निकालें।
चित्र का विवरण और पाठ
- लाइटिंग पोल
फुटबॉल मैदान में लाइट की माउंटिंग।
पोल पर माउंटिंग
बाहरी पोल या टावर चुनते समय संरचनात्मक उपयुक्तता, रखरखाव पहुंच और सप्लाई साथ तय करें। माउंटिंग प्रकार अकेले प्रकाश की गुणवत्ता नहीं तय करता। उपलब्ध ऊंचाई, ऑप्टिक्स और दिशा मैदान का वितरण बनाते हैं।
पेंडेंट माउंटिंग
लटकती लाइट में सपोर्ट या केबल सिस्टम भार और रखरखाव की पहुंच के अनुसार डिजाइन हो। वास्तविक स्थान खिलाड़ी और दर्शक के दृश्य से फोटोमेट्रिक रूप में जांचें। सस्पेंशन माउंटिंग स्वतः चकाचौंध नहीं हटाती।
छत या दर्शक दीर्घा के आवरण पर माउंटिंग
उपयुक्त सपोर्ट और पहुंच हो तभी छत की माउंटिंग देखें। फिर ऑप्टिकल वितरण, छाया और दिशा जांचें। आवरण पर फ्लडलाइट लगाने से अकेले पर्याप्त या अच्छी मैदान की रोशनी नहीं मिलती।
स्वीकृति मापन में मैदान के बाहर का प्रकाश रखें
गणना केवल खेल क्षेत्र न दिखाए। पास के घर, सड़क और पड़ोसी भूखंड में अनचाहा प्रकाश तथा सीधे दिखती फ्लडलाइट भी देखें। माउंटिंग के बाद जांच डिजाइन की तय दिशाओं से करें। मैदान में अधिक मान पाने के लिए फ्लडलाइट घुमाने से बाहर की रोशनी या गोलकीपर की चकाचौंध बढ़ सकती है; बदलाव फिर जांचें।
मैदान की एलईडी लाइटिंग का नियंत्रण
खराबी की सूचना चाहिए तो कोटेशन और संचालन जिम्मेदारी में स्पष्ट लिखें। नियंत्रण विकल्पों के लिए एलईडी डिमिंग विधियों की तुलना गाइड देख सकते हैं। संगत सिस्टम में अभ्यास, मैच और रखरखाव की निर्धारित सेटिंग बनाएं; अनावश्यक घंटों में चालू न रखें। कम रोशनी की सेटिंग भी अपने उपयोग की जरूरत पूरी करे।
मैदान और स्टेडियम लाइटिंग में क्या अंतर है?
‘स्कूल मैदान’ या ‘अभ्यास क्षेत्र’ नाम से स्वतः प्रदीप्ति मान नहीं निकलता। वास्तविक उपयोग और प्रतियोगिता तय करके जरूरत चुनें।
प्रसारण और बड़े स्थल की जरूरत के लिए स्टेडियम लाइटिंग गाइड देख सकते हैं। टीवी शूट हो तो खिलाड़ी और मैदान की जरूरत के साथ कैमरा तल और आयोजन की शर्तें परियोजना में जोड़ें।
रखरखाव टीम को कौन-सी जानकारी दें?
लाइट और नियंत्रण सूची में दिशा का नक्शा जोड़ें। बदली फ्लडलाइट के वाट अकेले समान वितरण नहीं देते। ऑप्टिक्स कोड, स्थान और सेटिंग रिकॉर्ड से नए उत्पाद का गणना से मिलान जांच सकते हैं और बिना स्वीकृति ऑप्टिक्स बदलने से बच सकते हैं।
तुर्की के स्टेडियम के विदेशी संदर्भ में TFF का स्टेडियम और सुरक्षा दस्तावेज संबंधित लीग की वर्तमान शर्तों के साथ देखा जाता है। भारत की परियोजना में उसके लागू आयोजन के नियम जांचें। अंतरराष्ट्रीय उपयोग में आयोजक की श्रेणी और प्रसारण की शर्तें अलग तय करें। डिजाइन विषयों के विवरण के लिए UEFA Stadium Lighting Guide 2023 देख सकते हैं।
500–1500 W खेल एलईडी फ्लडलाइट
स्टेडियम और फुटबॉल मैदान के लिए 250–2000 W उच्च प्रकाश प्रवाह वाली एलईडी फ्लडलाइट
पूरी शक्ति केवल जरूरी उपयोग में हो; अभ्यास और रखरखाव सेटिंग अलग जांचें। पास के घर और मैदान से बाहर का प्रकाश भी देखें। चालू करते समय वास्तविक माउंटिंग का स्वीकृत गणना से मिलान करें तथा हर फ्लडलाइट की दिशा और दृश्य सेटिंग दर्ज करें।
फ्लडलाइट चयन वाट और संख्या तक सीमित न करें। वास्तविक उपयोग की स्वीकृत गणना, ऑप्टिक्स कोड, पोल स्थान और नियंत्रण सेटिंग साथ तय हों। इंस्टॉलेशन के बाद मापन और दिशा रिकॉर्ड देने से संचालन टीम रखरखाव में वही प्रकाश व्यवस्था जांच सकती है। HOYUWO LED के कोटेशन अनुरोध में मैदान का नक्शा, माउंटिंग ऊंचाई और मैच/अभ्यास कार्यक्रम जोड़ें।
