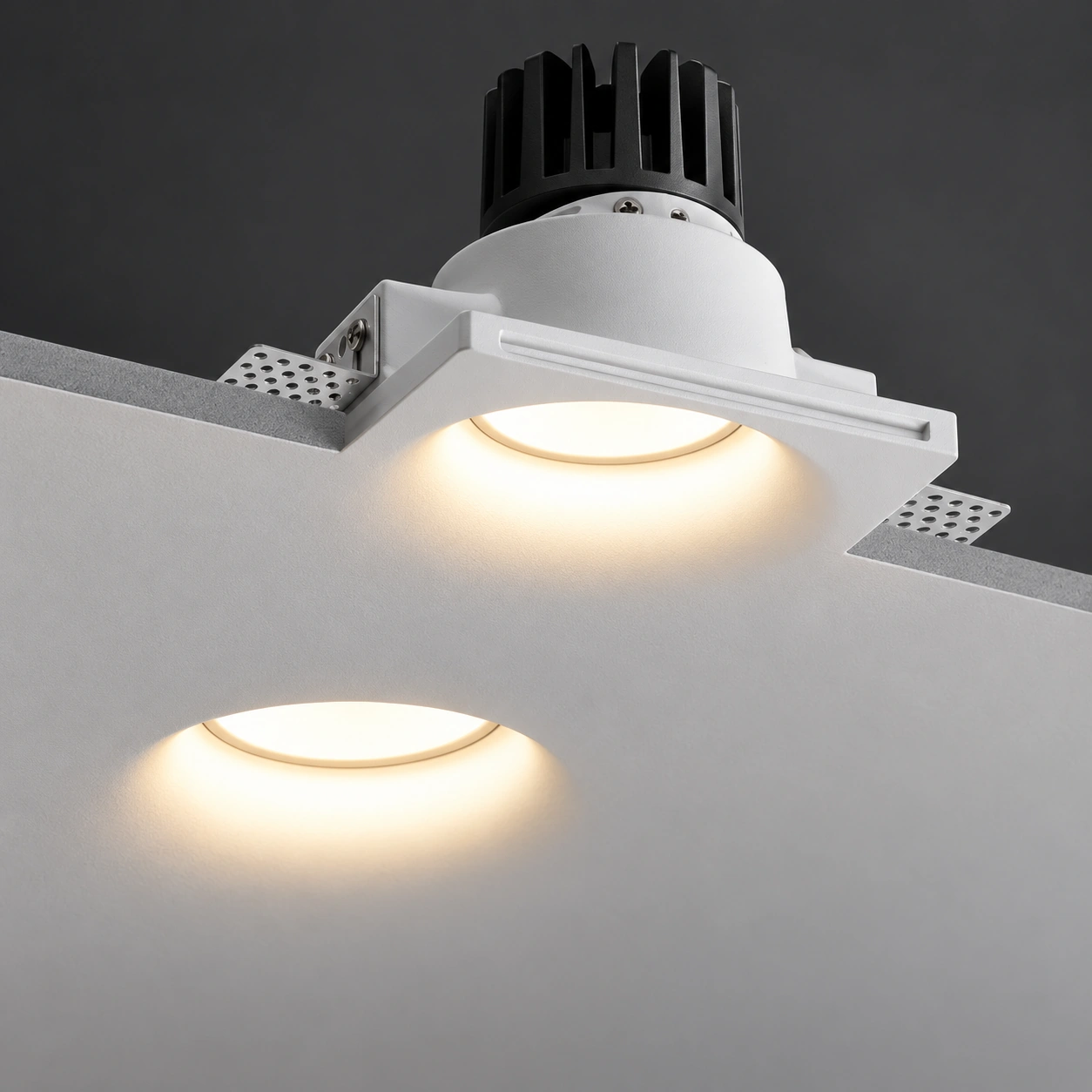

प्लास्टर रिंग और निकालने योग्य मॉड्यूल वाली डाउनलाइट
गहरा रिफ्लेक्टर घर या दुकान में एलईडी का सीधा दिखाई देना कम करता है। भविष्य में बदलाव चाहिए तो मॉडल के निर्देशों के अनुसार मॉड्यूल निकाला जा सकता है। बनावट एल्युमिनियम हीट सिंक को ऐसे भाग से जोड़ती है जो दिखाई देने वाले धातु किनारे के बिना छत में समाहित होता है। इस डाउनलाइट के लिए गोल या वर्गाकार प्लास्टर रिंग चुनें।
- माउंटिंग: छत में ट्रिमलेस रीसेस्ड
- UGR: <19, चकाचौंध नियंत्रण
- नियंत्रण: चालू/बंद, डिमिंग योग्य संस्करण अनुरोध पर
- इनपुट वोल्टेज: 110/220–265 V AC, 50/60 Hz
- पावर फैक्टर: >0.5 या >0.9
- प्रकाश कोण: 15°/24°/36°
- एलईडी चिप: Bridgelux / Osram COB, SDCM <5; बताए LM-80 संदर्भ की पुष्टि आवश्यक
- रंग तापमान: 3000K/4000K/6000K
- IP सुरक्षा श्रेणी: IP20, इनडोर
- हीट सिंक: एल्युमिनियम
- फिनिश: मैट सफेद
- घोषित जीवनकाल: >50000 घंटे
- निर्माता की वारंटी: 3/5 वर्ष
- आकार: गोल या वर्गाकार
| तस्वीरें | मॉडल कोड | शक्ति | माउंटिंग कटआउट का माप | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
 | HOYUWO-DL-7WF-R | 7W±5% | Φ105mm | 650-770lm | डेटाशीट मांगें |
| HOYUWO-DL-10WF-R | 10W±5% | Φ105mm | 850-1000lm | डेटाशीट मांगें | |
| HOYUWO-DL-15WF-R | 15W±5% | Φ105mm | 1200-1300lm | डेटाशीट मांगें |
 | HOYUWO-DL-7WF-S | 7W±5% | L105*W107mm | 630-770lm | डेटाशीट मांगें |
| HOYUWO-DL-10WF-S | 10W±5% | L105*W107mm | 850-1000lm | डेटाशीट मांगें | |
| HOYUWO-DL-15WF-S | 15W±5% | L105*W107mm | 1200-1300lm | डेटाशीट मांगें |
- TRIAC, 0/1–10 V और DALI DT6 / DT8 डिमिंग; समायोज्य सफेद प्रकाश विकल्प
- आपातकालीन संचालन के लिए बैकअप बैटरी
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।
प्रकाश वितरण और चकाचौंध का मूल्यांकन करने के लिए चुनी गई फिनिश व ऑप्टिक्स के संयोजन की फोटोमेट्रिक फाइल मांगें।
चुने हुए संस्करण के लिए बताए माउंटिंग तरीके का उपयोग करें। ऑप्टिक्स चुनते समय सामान्य कमरे की रोशनी को किसी वस्तु या सतह पर केंद्रित रोशनी से अलग समझें।
1–35 mm मोटी छत के लिए उपयुक्त संस्करण जांचें। चित्र के सटीक माप से कटआउट बनाएं और माउंटिंग से पहले तय करें कि रिंग छत की फिनिश में कैसे समाहित होगी।
डाउनलाइट को प्लास्टर सतह में समाहित करने की प्रक्रिया देखें।
मॉडल के चित्र के अनुसार फिटिंग स्थान और बिजली आपूर्ति तक पहुंच तय करें। माउंटिंग में लाइट के मैनुअल और छत की संरचनात्मक जरूरतों का पालन करें।
ट्रिमलेस लाइट वाली छत की फिनिशिंग से पहले क्या तय करना चाहिए?
सतह की मोटाई, कटआउट का व्यास या आकार और मॉडल के लिए निर्धारित लगाने का तरीका जांचें। छत की अंतिम फिनिशिंग से पहले ये बातें स्पष्ट होनी चाहिए।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
तालिका में Ø105 mm दिए संस्करण के चित्र से संगतता जांचें। माप पूरे परिवार के बजाय मिलने वाले मॉडल के लिए जांचें।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
क्या आपातकालीन रोशनी सामान्य संचालन जैसी ही होती है?
आपातकालीन सुविधा होने पर बैटरी, अवधि और उस मोड का प्रकाश प्रवाह या शक्ति सामान्य संचालन से अलग बताएं। लाइट की नाममात्र शक्ति अपने आप आपातकालीन प्रदर्शन नहीं बताती।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · तकनीकी विशेषताएं
- निकालने योग्य मॉड्यूल
- मॉड्यूल लगाने और बदलने के लिए पहुंच
