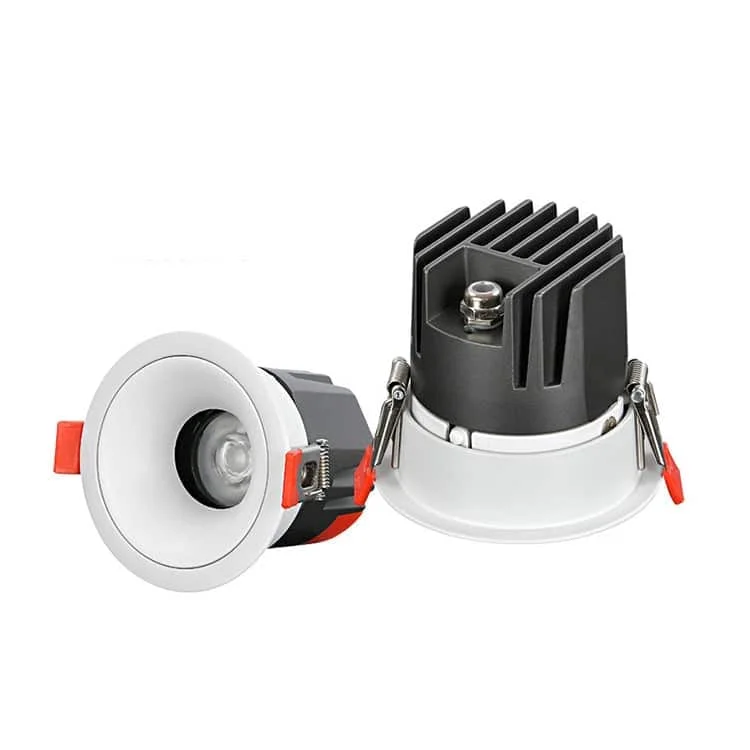

अलग किए जा सकने वाले फ्रेम वाली समायोज्य IP65 स्पॉटलाइट
बाहरी फ्रेम को बॉडी से अलग करने पर रखरखाव के लिए पहुंच आसान होती है। HOYUWO-DL-W-02 में एलईडी स्रोत 50 mm अंदर है और हेड 25° तक झुकता है। इस समायोज्य रीसेस्ड स्पॉटलाइट के लिए IP65 घोषित है। बाथरूम, रसोई या छज्जे की योजना बनाते समय संबंधित स्थान की परिस्थितियों और सुरक्षा के दायरे की पुष्टि करें।
- दिशा समायोज्य: हां
- मानक संस्करण डिम नहीं होता; Triac / 0–10 V / DALI विकल्प
- बीम कोण के विकल्प: 15 / 24 / 36°

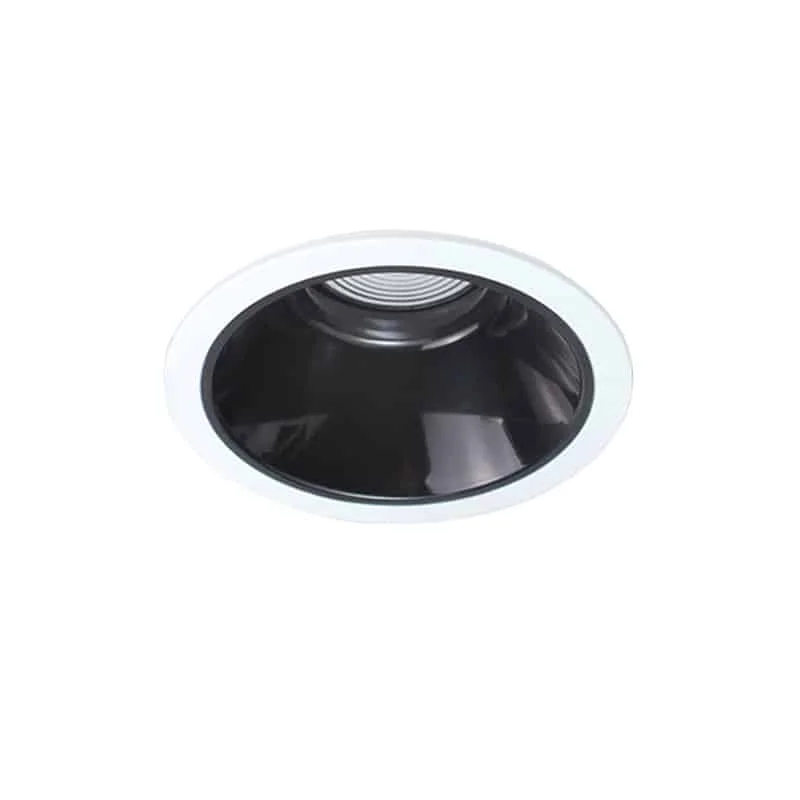

- गहरा रिफ्लेक्टर। घोषित UGR <19 के लिए गणना की शर्तों की पुष्टि करें।
- शामिल एलईडी ड्राइवर: LiFud / Eaglerise / Philips; डेटा शीट में फ्लिकर रहित संचालन घोषित है
- कुल हार्मोनिक विकृति: <15%
- पावर फैक्टर: >0.5 या >0.9
- दक्षता: >89%
- सुरक्षा श्रेणी: IP65
- एलईडी स्रोत: Bridgelux या Osram COB
- रंग प्रतिपादन सूचकांक: >92
- SDCM: <5 या 3
- रंग तापमान: 2800–3000 / 3200–3500 / 4000–4500 / 5700–6000 K
- इनपुट वोल्टेज: 110/220–265 V AC, 50/60 Hz
- घोषित जीवनकाल: >50,000 घंटे
| मॉडल कोड | शक्ति | आकार | माउंटिंग कटआउट | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
| HOYUWO-DL-7WW-02 | 7W±5% | Ø63*H69mm | Ø50-55mm | 650-770lm | डेटाशीट मांगें |
| HOYUWO-DL-10WW-02 | 10W±5% | Ø86*H74mm | Ø70-75mm | 950-1100lm | डेटाशीट मांगें |
| HOYUWO-DL-15WW-02 | 15W±5% | Ø110*H83mm | Ø90-95mm | 1400-1600lm | डेटाशीट मांगें |
| HOYUWO-DL-18WW-02 | 18W±5% | Ø110*H83mm | Ø90-95mm | 1700-1900lm | डेटाशीट मांगें |
- डिमिंग: PWM / 0–10 V / DALI
- वैकल्पिक कम वोल्टेज सप्लाई के लिए ऑर्डर किए संस्करण के दस्तावेज से AC या DC प्रकार और सटीक नाममात्र वोल्टेज जांचें। ड्राइवर और जुड़े भाग इस विन्यास के अनुकूल होने चाहिए।
- आपातकालीन विकल्प: शक्ति का 30%, घोषित अवधि 1, 2 या 3 घंटे
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।

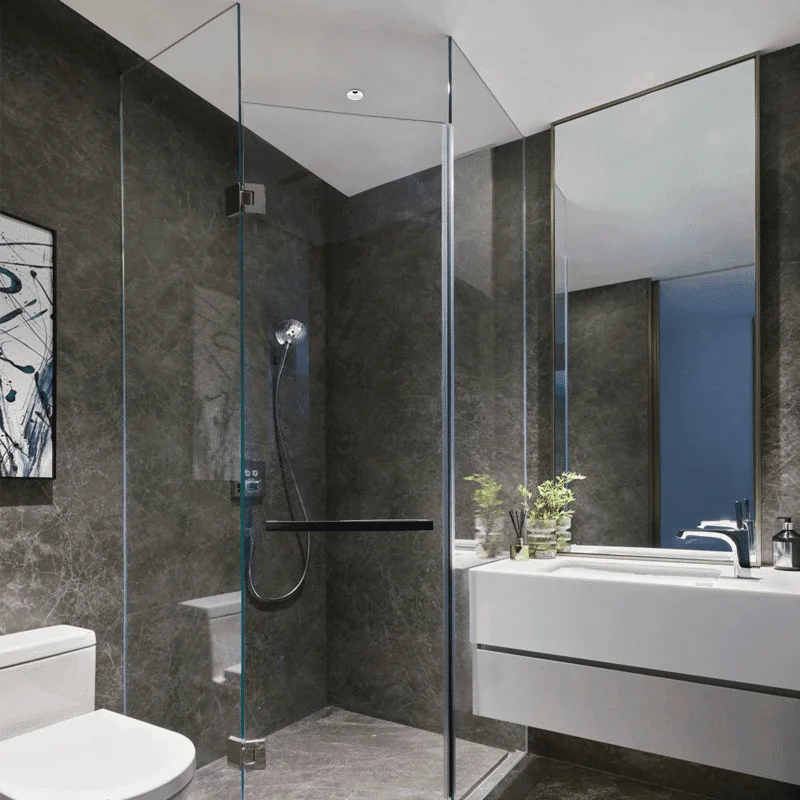

बाथरूम, शौचालय या बालकनी के लिए पहले माउंटिंग स्थान जांचेंगे। स्विमिंग पूल का उल्लेख होने का अर्थ यह नहीं है कि लाइट को पानी में डुबोया जा सकता है या पूल क्षेत्र में कहीं भी लगाया जा सकता है।
चुने हुए संस्करण के लिए बताए माउंटिंग तरीके का उपयोग करें। ऑप्टिक्स चुनते समय सामान्य कमरे की रोशनी को किसी वस्तु या सतह पर केंद्रित रोशनी से अलग समझें।
मॉडल के चित्र के अनुसार फिटिंग स्थान और बिजली आपूर्ति तक पहुंच तय करें। माउंटिंग में लाइट के मैनुअल और छत की संरचनात्मक जरूरतों का पालन करें।
इस संस्करण की सुरक्षा श्रेणी में क्या शामिल है?
प्रस्तावित स्थान के लिए घोषित IP श्रेणी में शामिल हिस्से और आवश्यक माउंटिंग तरीका जांचें। ड्राइवर और कनेक्शन की पर्यावरणीय उपयुक्तता अलग से जांचें।
समान रोशनी के लिए लाइटों की दूरी कैसे तय करें?
पहले रोशन की जाने वाली सतह से दूरी तय करें और चुने हुए ऑप्टिक्स की फोटोमेट्रिक फाइल लें। फिर सिमुलेशन या प्रतिनिधि साइट परीक्षण से रोशनी की समानता जांचें।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
HOYUWO-DL-7WW-02 के ड्राइंग में Ø63 × H69 mm दिया गया है। इन आयामों को पूरे परिवार पर लागू मानने के बजाय माउंटिंग सतह और मिलने वाले संस्करण से तुलना करेंगे।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
क्या आपातकालीन रोशनी सामान्य संचालन जैसी ही होती है?
आपातकालीन सुविधा होने पर बैटरी, अवधि और उस मोड का प्रकाश प्रवाह या शक्ति सामान्य संचालन से अलग बताएं। लाइट की नाममात्र शक्ति अपने आप आपातकालीन प्रदर्शन नहीं बताती।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · तकनीकी विशेषताएं
- रखरखाव और मरम्मत आसान करने के लिए बाहरी फ्रेम और बॉडी को अलग किया जा सकता है।
चित्र 2 · माउंटिंग
- माउंटिंग स्प्रिंग ऊपर उठाएं
- ड्राइंग के अनुसार माउंटिंग कटआउट तैयार करें
- चित्र में AC85-265 लिखा है; कनेक्शन से पहले इकाई और प्राप्त मॉडल की आवश्यकता की पुष्टि करें।
- माउंटिंग स्प्रिंग
- लाइट को कटआउट में लगाएं
