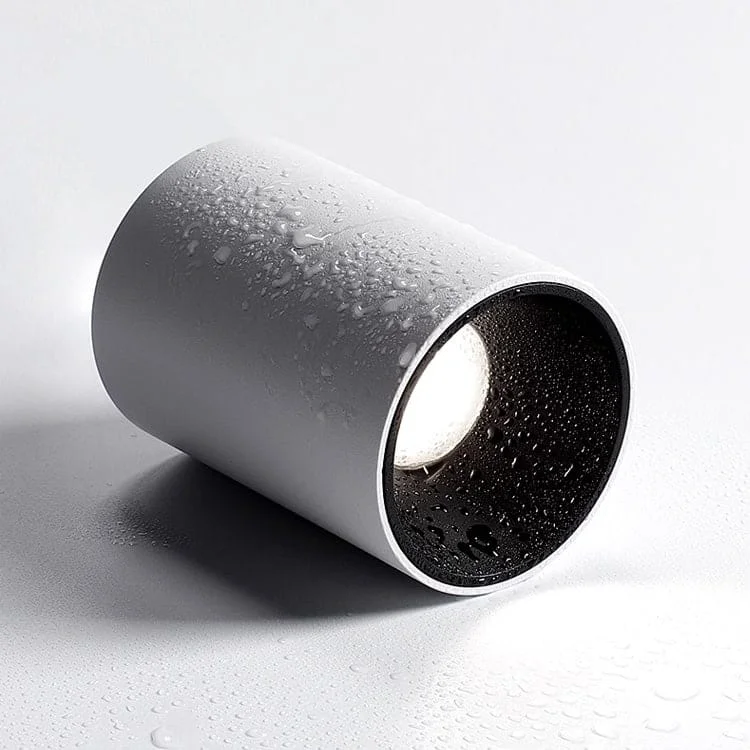

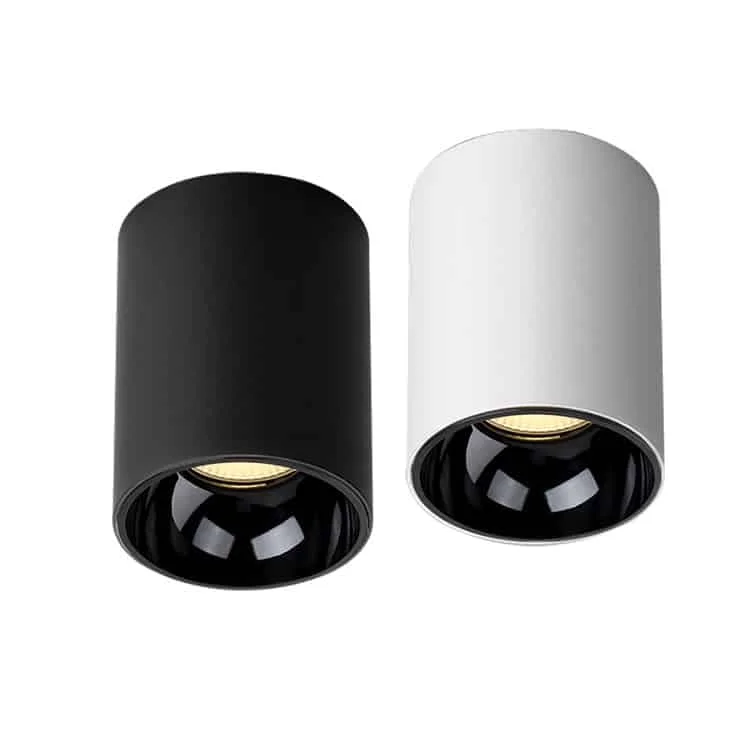

IP65 सिलिंडर आकार की सरफेस माउंट डाउनलाइट
नवीनीकरण के समय या कंक्रीट की छत के नीचे सरफेस माउंट इंस्टॉलेशन पर विचार कर सकते हैं; रीसेस्ड लाइट के लिए छेद बनाने की जरूरत नहीं है। छज्जे के नीचे, बाहरी रास्ते या नम जगह में माउंटिंग और कनेक्शन की शर्तें जांचें। डेटा शीट में IP65, सुरक्षित बिजली प्रवेश बिंदु और सील लगे ग्लास का उल्लेख है। यह सुरक्षा निर्देशों के अनुसार लगाए गए संबंधित संस्करण पर लागू होनी चाहिए।
- माउंटिंग: सतह पर / छत पर
- सुरक्षा श्रेणी: IP65; इंस्टॉलेशन की शर्तें जांचें
- सामग्री: डाई-कास्ट एल्युमिनियम बॉडी और रिफ्लेक्टर
- रंग तापमान: 2700–3000 / 4000–4500 / 5700–6000 K
- एलईडी चिप: Bridgelux या Osram
- SDCM: <5 या <3,
- रंग प्रतिपादन सूचकांक: >90
- एलईडी ड्राइवर: Eaglerise / DNF / Suncom / DONE; डेटा शीट में फ्लिकर रहित संचालन बताया गया है, परीक्षण की शर्तों की पुष्टि करें
- इनपुट वोल्टेज: 110/220-240VAC 50/60Hz
- पावर फैक्टर: >0.5 या >0.8
- घोषित जीवनकाल: >50,000 घंटे
- घोषित अनुरूपता: CE और RoHS। विशिष्ट मॉडल के दस्तावेज मांगें।
- निर्माता की वारंटी: 3/5 वर्ष
| मॉडल कोड | शक्ति | आकार | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|
| HOYUWO-FM-10WF | 10W±5% | Φ75 × H117 mm | 900-1100lm | डेटाशीट मांगें |
| HOYUWO-FM-15WF | 15W±5% | Φ95*H128mm | 1300-1500lm | डेटाशीट मांगें |
| HOYUWO-FM-20WF | 20W±5% | Φ95*H128mm | 1800-2100lm | डेटाशीट मांगें |
| HOYUWO-FM-25WF | 25W±5% | Φ120*H150mm | 2300-2600lm | डेटाशीट मांगें |
| HOYUWO-FM-30WF | 30W±5% | Φ120*H150mm | 2800-3000lm | डेटाशीट मांगें |
| HOYUWO-FM-40WF | 40W±5% | Φ147*H180mm | 3800-4200lm | डेटाशीट मांगें |
| HOYUWO-FM-50WF | 50W±5% | Φ170*H200mm | 4700-5200lm | डेटाशीट मांगें |
- Triac/0–10 V/DALI डिमिंग विकल्प
- वैकल्पिक इनपुट वोल्टेज: 12 / 24 / 48 V DC
- संगत सस्पेंशन एक्सेसरी के साथ इसे पेंडेंट डाउनलाइट के रूप में इस्तेमाल करने पर विचार किया जा सकता है.
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।
- बालकनी
- रसोई
- शौचालय
- बाथरूम
- बाथरूम
चुने हुए संस्करण के लिए बताए माउंटिंग तरीके का उपयोग करें। ऑप्टिक्स चुनते समय सामान्य कमरे की रोशनी को किसी वस्तु या सतह पर केंद्रित रोशनी से अलग समझें।
मॉडल के चित्र के अनुसार फिटिंग स्थान और बिजली आपूर्ति तक पहुंच तय करें। माउंटिंग में लाइट के मैनुअल और छत की संरचनात्मक जरूरतों का पालन करें।
इस संस्करण की सुरक्षा श्रेणी में क्या शामिल है?
केवल IP रेटिंग के आधार पर रसायन या जंग के प्रतिरोध का निष्कर्ष नहीं निकालेंगे। बाथरूम या अन्य नम स्थान की स्थितियों की तुलना इंस्टॉलेशन निर्देशों से करेंगे। ड्राइवर, कनेक्शन और स्थान की जांच करके तय करेंगे कि सुरक्षा रेटिंग किन हिस्सों और किस माउंटिंग विधि पर लागू होती है।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
पुरानी लाइट बदलते समय वास्तविक आयाम, कनेक्शन बिंदु, केबल प्रवेश और बाहरी हिस्सों की जानकारी देंगे। समान शक्ति का अर्थ समान आकार की बॉडी नहीं है। HOYUWO-FM-10WF के ड्राइंग में Φ75 × H117 mm दिया गया है। दूसरे संस्करण अलग हो सकते हैं, इसलिए इसे माउंटिंग सतह और ऑर्डर किए गए मॉडल से मिलाएंगे।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग
- माउंटिंग निर्देश
- 1. बिजली बंद करके सीलिंग बेस को घड़ी की उलटी दिशा में घुमाएं और बॉडी से अलग करें।
- 2. बिजली केबल के लिए रास्ता तैयार करें। चित्र में 110/220 V लिखा है; प्राप्त मॉडल की जानकारी से सही वोल्टेज की पुष्टि करें।
- 3. माउंटिंग भाग को छत पर लगाएं।
- 4. एलईडी ड्राइवर को उसके निर्देशों के अनुसार प्राप्त संस्करण के अनुकूल 110/220 V सप्लाई से जोड़ें।
- 5. बॉडी को घड़ी की दिशा में घुमाकर सीलिंग बेस पर लगाएं।
- 6. बिजली चालू करने से पहले पूरे इंस्टॉलेशन को निर्देशों के अनुसार जांचें।
