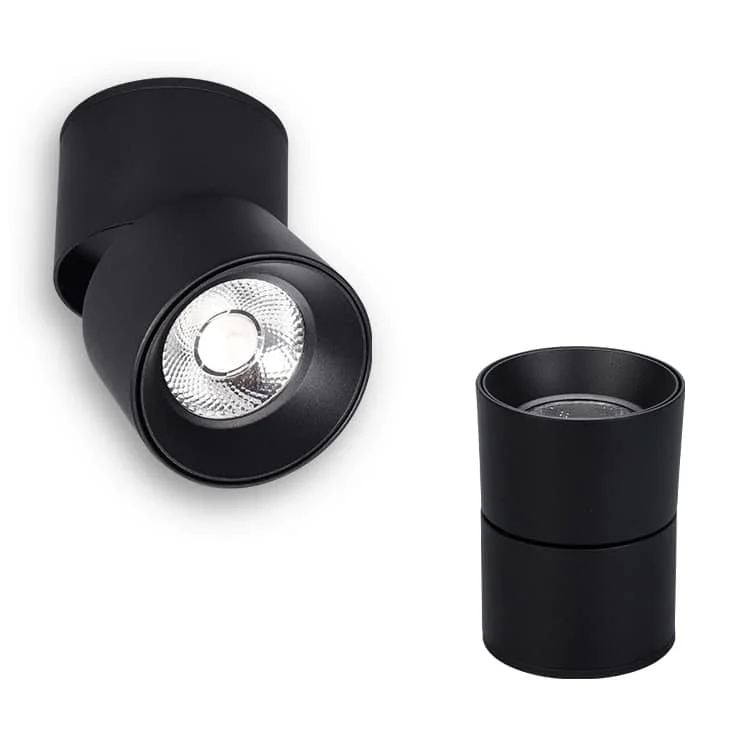

360° घुमाव और 90° झुकाव वाली सरफेस माउंट स्पॉटलाइट
घर, गैलरी या दुकान में पेंटिंग, डिस्प्ले या खास क्षेत्र को उभारने के लिए इन सरफेस माउंट स्पॉटलाइट का 360° घुमाव और 90° ऊर्ध्वाधर झुकाव उपयोग करें। पहले सामान्य या एक्सेंट रोशनी की जरूरत तय करें। फिर वास्तविक माउंटिंग दूरी पर ऑप्टिक्स जांचें।
- सुरक्षा श्रेणी: IP22
- प्रकाश कोण: 24° / 36°
- माउंटिंग: छत पर सरफेस माउंट
- सामग्री: डाई-कास्ट एल्युमिनियम, मैट सफेद/काला
- प्रकाश कोण: 24° / 36°
- इनपुट वोल्टेज: 120/220-240VAC 50/60Hz
- PF: >0.5 या 0.8
- कुल हार्मोनिक विकृति: <15%
- एलईडी स्रोत: Bridgelux / Osram COB, CRI 90, SDCM <5 या <3
- रंग तापमान: 3000K/4000K/6000K
- घोषित जीवनकाल: >50000 घंटे
- घोषित अनुरूपता: CE और RoHS
- निर्माता की वारंटी: 3/5 वर्ष
| मॉडल कोड | शक्ति | आकार | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|
| HOYUWO-DL-10WI | 10W±5% | Ø70*H100mm | 950-1100lm | डेटाशीट मांगें |
| HOYUWO-DL-15WI | 15W±5% | Ø90*H110mm | 1350-1600lm | डेटाशीट मांगें |
| HOYUWO-DL-20WI | 20W±5% | Ø110*H115mm | 1850-2200lm | डेटाशीट मांगें |
| HOYUWO-DL-25WI | 25W±5% | Ø110*H130mm | 2300-2600lm | डेटाशीट मांगें |
- Triac फेज-कट डिमिंग
- कम वोल्टेज AC/DC12V/DC24V/DC36V/DC48V
- ट्रैक माउंटिंग
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।
चुने हुए संस्करण के लिए बताए माउंटिंग तरीके का उपयोग करें। ऑप्टिक्स चुनते समय सामान्य कमरे की रोशनी को किसी वस्तु या सतह पर केंद्रित रोशनी से अलग समझें।
मॉडल के चित्र के अनुसार फिटिंग स्थान और बिजली आपूर्ति तक पहुंच तय करें। माउंटिंग में लाइट के मैनुअल और छत की संरचनात्मक जरूरतों का पालन करें।
स्पॉटलाइट की दिशा तय करते समय क्या जांचें?
पहले मॉडल की घुमाव सीमा और अनुमत यांत्रिक गति जांचें। फिर प्रकाश इस तरह निर्देशित करें कि गुजरने वाले व्यक्ति की दृष्टि में स्रोत सीधे न आए।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
Ø70 × H100 mm माप वाले HOYUWO-DL-10WI के चित्र से संगतता जांचें। माप पूरे परिवार पर लागू किए बिना मिलने वाले संस्करण की पुष्टि करें।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप

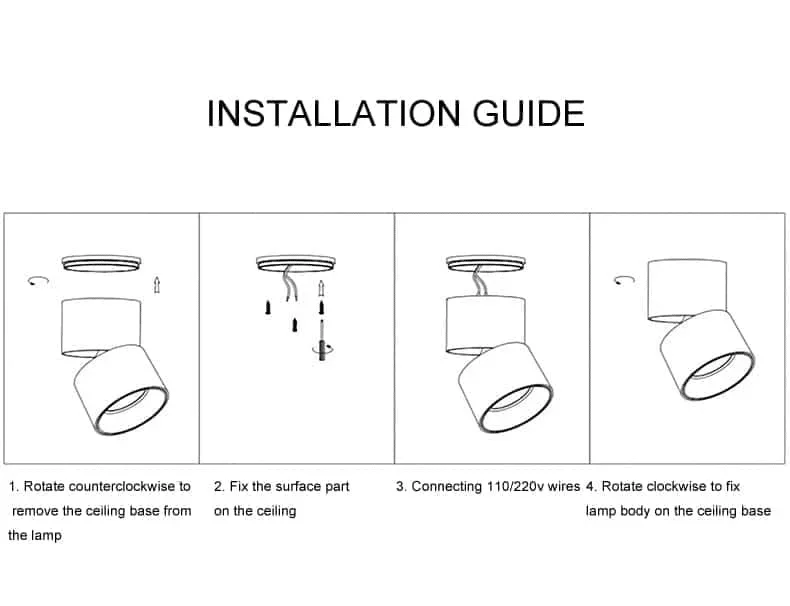

चित्र 1 · माउंटिंग
- सरफेस माउंट डाउनलाइट लगाना।
- 1. माउंटिंग बेस निकालने के लिए घड़ी की विपरीत दिशा में घुमाएं।
- 2. बेस छत पर लगाएं।
- 3. बिजली बंद रखते हुए मॉडल लेबल के अनुसार तार जोड़ें; चित्र में 110/220 V है।
- 4. बॉडी कसने के लिए घड़ी की दिशा में घुमाएं।
