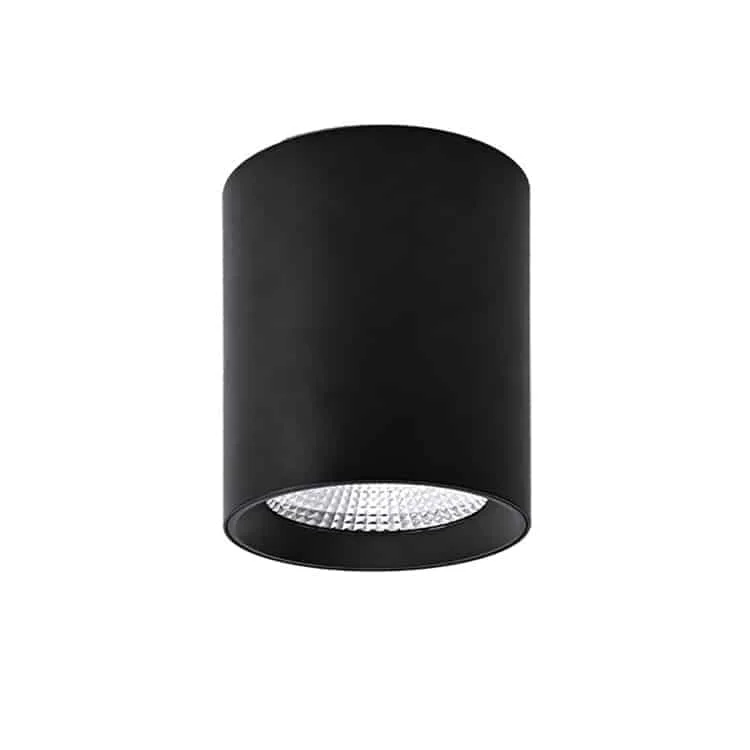

छत, दीवार या पेंडेंट माउंटिंग वाली बेलनाकार स्पॉटलाइट
घर, कार्यालय या दुकान के लिए सफेद या काली बेलनाकार एलईडी स्पॉटलाइट चुनें। दीवार या छत पर सीधी माउंटिंग के अलावा केबल या रॉड सस्पेंशन मांग सकते हैं। माउंटिंग तरीका तय करने से पहले मॉडल के उपकरण और विद्युत कनेक्शन की आवश्यक जगह जांचें।
- फिनिश: मैट सफेद या मैट काली
- घोषित अनुरूपता: CE और RoHS
- वारंटी: 3/5 वर्ष
- प्रकाश कोण: 60°
- सामग्री: कास्ट एल्युमिनियम बॉडी और PC कवर
- सुरक्षा: इनडोर के लिए IP20; सामने IP44
- एलईडी ड्राइवर: झिलमिलाहट रहित संचालन के दावे वाले Eaglerise/LiFud/DONE/BOKE विकल्प
- पावर फैक्टर: >0.5 या 0.8
- कुल हार्मोनिक विकृति: <15%
- एलईडी चिप: Bridgelux या Osram COB, CRI 90, SDCM <5
- रंग तापमान：2700K-3000K /4000-4500k/ 5700k-6000k
- घोषित जीवनकाल: >50000 घंटे
- इनपुट वोल्टेज: 110/220–240 V AC, 50/60 Hz
| मॉडल कोड | शक्ति | आकार | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|
| HOYUWO-FM-10WB | 10W±5% | Φ75*H130mm | 900-1000lm | डेटाशीट मांगें |
| HOYUWO-FM-12WB | 12W±5% | Φ75*H130mm | 1100-1250lm | डेटाशीट मांगें |
| HOYUWO-FM-15WB | 15W±5% | Φ95*H150mm | 1300-1600lm | डेटाशीट मांगें |
| HOYUWO-FM-20WB | 18W±5% | Φ115*H160mm | 1800-2100lm | डेटाशीट मांगें |
| HOYUWO-FM-30WB | 30W±5% | Φ140*H160mm | 2700-3200lm | डेटाशीट मांगें |
- Triac फेज-कट, 0–10 V या DALI डिमिंग
- पेंडेंट माउंटिंग
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।
अनुमत माउंटिंग तरीके और चुने गए ऑप्टिक्स के अनुसार इस मॉडल को सामान्य इनडोर रोशनी या किसी खास क्षेत्र को उभारने के लिए चुना जा सकता है।
प्लेट को उपयुक्त स्क्रू से छत पर लगाएं; स्क्रू आपूर्ति में शामिल नहीं हैं। बिजली बंद रखते हुए लाइट के आरेख के अनुसार क्विक कनेक्टर से जोड़ें।
नीचे का आरेख माउंटिंग क्रम दिखाता है।
माउंटिंग से पहले तकनीकी चित्र, सपोर्ट सतह का विवरण और ड्राइवर तक पहुंच की व्यवस्था तैयार करें। इंस्टॉलर को निर्माता के निर्देशों के अनुसार कनेक्शन करना चाहिए।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
माउंटिंग सतह की तुलना Φ75 × H130 mm माप वाले HOYUWO-FM-10WB के चित्र से करें। माप पूरे परिवार पर लागू किए बिना प्राप्त संस्करण जांचें।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग
- 1. सरफेस माउंटिंग बेस निकालें।
- 2. एक्सपैंशन एंकर के स्थान चिह्नित करें।
- 3. बेस को स्क्रू से कसें।
- 4. बिजली बंद रहते हुए, मॉडल लेबल अनुमति दे तो एलईडी ड्राइवर को 220 V सर्किट से जोड़ें।
- 5. बॉडी घुमाकर लाइट बेस पर लॉक करें।
- 6. पूरी हुई माउंटिंग जांचें।
