LED लाइट की IP रेटिंग: वास्तविक धूल और पानी के संपर्क के अनुसार चयन
केवल इनडोर या आउटडोर लिखने से सही IP रेटिंग तय नहीं होती। भारत में ढके हुए बरामदे, धूल भरे गोदाम और पानी से धुलने वाले कमरे अलग स्थितियाँ हैं। पहले स्पष्ट करें कि लाइट तक धूल और पानी कैसे पहुँचेंगे, फिर निर्माता के निर्देशों के साथ IP कोड पढ़ें। इस मार्गदर्शिका में अस्थायी डुबाव और लगातार पानी में उपयोग का अंतर विशेष रूप से समझाया गया है। IP आवरण की सुरक्षा बताता है; यह सभी पर्यावरणीय प्रभावों का प्रमाण नहीं है।
IP कोड क्या बताता है और क्या नहीं
यह भी देखें: सीलबंद एलईडी लाइट। IP रेटिंग से झटके, विस्फोट या रसायन सहने की क्षमता का निष्कर्ष न निकालें। डुबाव की रेटिंग हर प्रकार की धुलाई की अनुमति भी नहीं है। नीचे ठोस वस्तुओं के लिए 0–6 और पानी के लिए 0–8 का सार दिया गया है; IPX9 एक अतिरिक्त परीक्षण श्रेणी है। IEC 60529 दोनों प्रकार की सुरक्षा अलग अंकों में दर्शाता है।

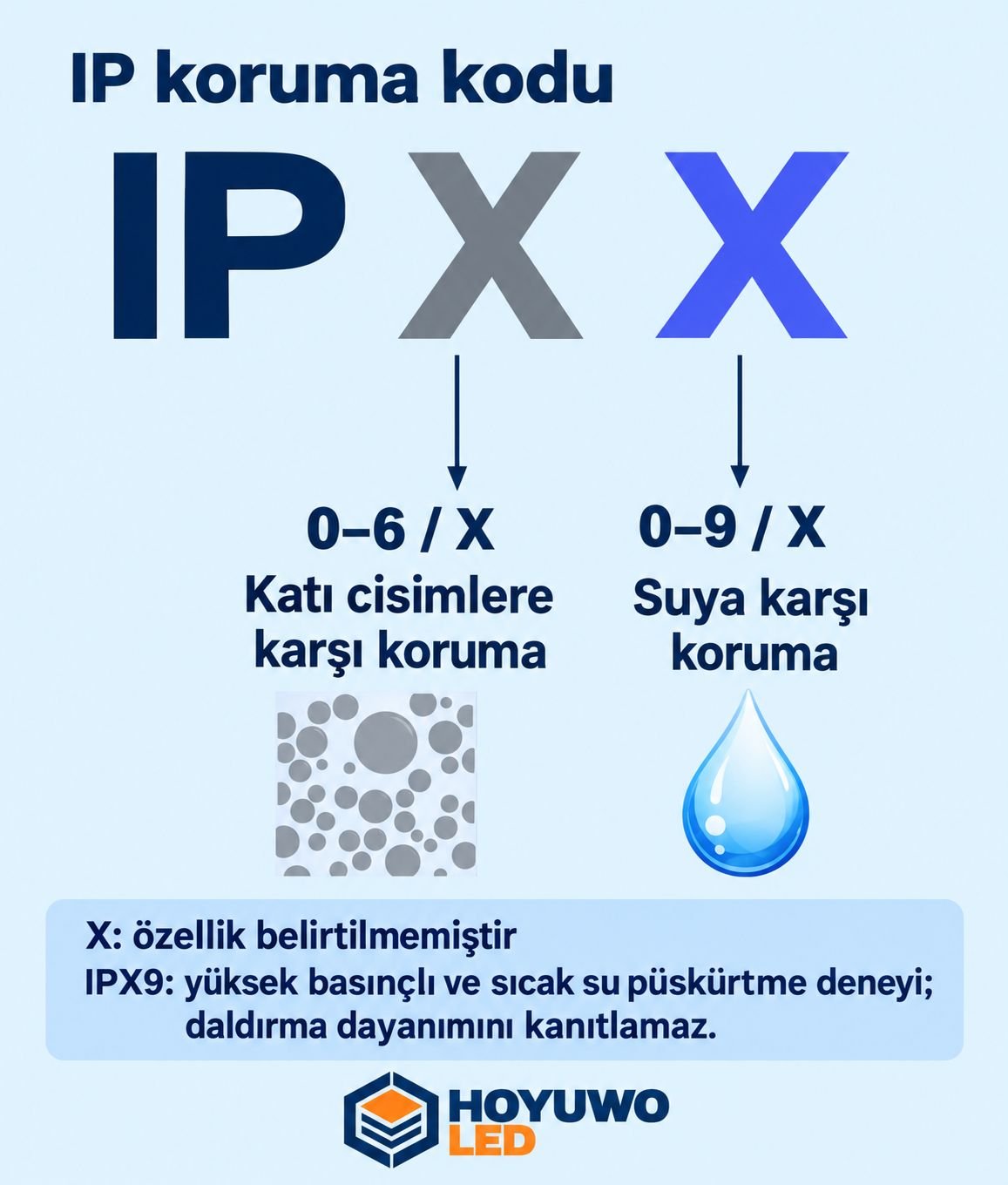

चित्र का विवरण और पाठ
- IP कोड में सुरक्षा के दो स्थान होते हैं। किसी विशेषता की रेटिंग घोषित न होने पर उस स्थान पर X लिखा जाता है। X और शून्य एक ही बात नहीं हैं।
- पहला स्थान, 0–6 या X: खतरनाक हिस्सों तक पहुँच और बाहरी ठोस वस्तुओं के प्रवेश से सुरक्षा।
- दूसरा स्थान, 0–9 या X: पानी के प्रवेश से सुरक्षा। पुराने चित्र में केवल 0–8 दिखाए गए हैं। IPX9 ऊँचे दबाव और तापमान वाले पानी के छिड़काव का परीक्षण है; इससे डुबाव या अन्य जल-परीक्षणों में अनुपालन अपने आप सिद्ध नहीं होता।
ठोस वस्तुओं और पानी के लिए नीचे दी गई अलग-अलग तालिकाएँ देखें:
पहला अंक: ठोस वस्तुएँ और धूल
पहला अंक बताता है कि आवरण खतरनाक हिस्सों तक पहुँच तथा ठोस वस्तुओं के प्रवेश को कितना रोकता है। कुछ स्तर धूल संबंधी सुरक्षा भी दर्शाते हैं।
| अंक | घोषित सुरक्षा का दायरा | विवरण |
| 0 | ठोस वस्तुओं से सुरक्षा की कोई रेटिंग घोषित नहीं है। | सुरक्षा घोषित नहीं |
| 1 | कम से कम 50 mm व्यास वाली ठोस वस्तुओं से सुरक्षा | कम से कम 50 mm की वस्तुओं और हाथ के पिछले भाग से पहुँच के विरुद्ध सुरक्षा। |
| 2 | परीक्षण की शर्तों में उँगली से पहुँच तथा कम से कम 12.5 mm व्यास वाली ठोस वस्तुओं के प्रवेश से सुरक्षा। | कम से कम 12.5 mm व्यास वाली ठोस वस्तुओं से सुरक्षा |
| 3 | कम से कम 2.5 mm व्यास वाली ठोस वस्तुओं से सुरक्षा | औज़ार से पहुँच और कम से कम 2.5 mm की ठोस वस्तुओं का प्रवेश रोकता है। |
| 4 | कम से कम 1.0 mm व्यास वाली ठोस वस्तुओं से सुरक्षा | कम से कम 1 mm की वस्तुओं से सुरक्षा; यह अंक पूर्ण धूलरोधी होने का दावा नहीं है। |
| 5 | सीमित धूल-प्रवेश वाली सुरक्षा | कुछ धूल प्रवेश कर सकती है, लेकिन संबंधित परीक्षण में उसकी मात्रा संचालन या सुरक्षा को प्रभावित करने वाली नहीं होनी चाहिए। |
| 6 | धूलरोधी आवरण | संबंधित परीक्षण के अनुसार धूलरोधी। यहाँ 100% लिखे होने का अर्थ हर अन्य प्रभाव से सुरक्षा नहीं है। |
दूसरा अंक: पानी और परीक्षण की शर्तें
दूसरा अंक संबंधित परीक्षण के अंतर्गत पानी से मिलने वाली सुरक्षा दर्शाता है।
| अंक | घोषित सुरक्षा का दायरा | परीक्षण का सार |
| 0 | सुरक्षा घोषित नहीं | पानी के प्रवेश से सुरक्षा की कोई रेटिंग घोषित नहीं है। |
| 1 | सीधे ऊपर से गिरने वाली पानी की बूंदों से सुरक्षा। | परीक्षण की शर्तों में खड़ी दिशा से गिरती बूंदें हानिकारक प्रभाव नहीं डालनी चाहिए। |
| 2 | आवरण को अधिकतम 15° झुकाने पर भी ऊपर से गिरने वाली बूंदों से सुरक्षा। | अधिकतम 15° झुके आवरण पर खड़ी दिशा से गिरती पानी की बूंदें। |
| 3 | पानी के छिड़काव से सुरक्षा; यह डुबाव की रेटिंग नहीं है। | खड़ी दिशा से अधिकतम 60° तक आने वाला छिड़काव परीक्षण की शर्तों में हानिकारक प्रभाव नहीं डालना चाहिए। |
| 4 | पानी के छींटों से सुरक्षा। | परीक्षण की शर्तों में किसी भी दिशा से आने वाले छींटों का हानिकारक प्रभाव नहीं होना चाहिए। |
| 5 | पानी की धार से सुरक्षा | धार का परीक्षण कम से कम 3 मिनट चलता है; वास्तविक अवधि विधि और आवरण के आकार पर निर्भर करती है। हानिकारक प्रभाव नहीं होना चाहिए। |
| 6 | तेज़ पानी की धार से सुरक्षा। | संबंधित विधि के अनुसार कम से कम 3 मिनट का तेज़ धार परीक्षण; हानिकारक प्रभाव नहीं होना चाहिए। |
| 7 | अस्थायी रूप से पानी में डूबने से सुरक्षा। | मूल उदाहरण में परीक्षण को 30 मिनट और 1 m के रूप में संक्षेपित किया गया है। सटीक शर्तें परीक्षण विधि और आवरण के आकार पर निर्भर हैं; ये आँकड़े लगातार पानी में संचालन की अनुमति नहीं देते। |
| 8 | लंबे समय तक पानी में डूबे रहने से सुरक्षा। | गहराई, अवधि और अन्य शर्तें निर्माता द्वारा स्पष्ट की जानी चाहिए। |
कमरे के भीतर भी नियमित धुलाई हो सकती है, जबकि बाहर की लाइट बारिश से ढकी हो सकती है। इसलिए IP22, IP44, IP54, IP65, IP66, IP67 और IP68 को केवल इनडोर या आउटडोर श्रेणी में न बाँटें। उपयुक्तता वास्तविक संपर्क पर निर्भर है।
पानी का संपर्क किस रूप में होगा, यह लिखें
पूछताछ में मानसूनी बारिश, सीधे पानी से सफाई, जलभराव और डुबाव को अलग-अलग बताएँ। माउंटिंग की दिशा और आसपास की स्थितियाँ भी जोड़ें। केवल आउटडोर लिखने से उन प्रभावों का पता नहीं चलता जिनके लिए अलग पुष्टि चाहिए।
LED लाइट के लिए IP रेटिंग कैसे चुनें?
| IP कोड | ठोस वस्तुओं से सुरक्षा | पानी से सुरक्षा |
|---|---|---|
| IP20 | कम से कम 12.5 mm की ठोस वस्तुओं और परीक्षण में निर्धारित खतरनाक हिस्सों तक पहुँच से सुरक्षा | पानी से सुरक्षा की रेटिंग घोषित नहीं |
| IP23 | IP2X के समान | खड़ी दिशा से अधिकतम 60° तक पानी का छिड़काव |
| IP44 | कम से कम 1 mm की ठोस वस्तुओं से सुरक्षा | हर दिशा से आने वाले पानी के छींटे |
| IP54 | हानिकारक मात्रा से कम धूल का सीमित प्रवेश | हर दिशा से आने वाले पानी के छींटे |
| IP65 | धूलरोधी | पानी की धार |
| IP66 | धूलरोधी | तेज पानी की धाराएं |
| IP67 | धूलरोधी | मानक परीक्षण दशाओं में अस्थायी डुबाव |
| IP68 | धूलरोधी | निर्माता की बताई शर्तों में लगातार डुबाव |
कनेक्शन और जंक्शन बॉक्स पूरे सिस्टम के अनुकूल होने चाहिए। डुबाव की रेटिंग से पानी की धार वाला परीक्षण पास होना सिद्ध नहीं होता। IP68 के लिए अवधि, गहराई और अनुमत उपयोग जाँचें; सभी उत्पादों के लिए एक जैसी मीटर-सीमा न मानें। ज़मीन में लगी लाइट, सौना, पूल और बाथरूम की स्थितियाँ अलग जाँचें। IP रेटिंग रसायन, गर्मी, जंग या भाप सहने का प्रमाण नहीं है।
IP22 लाइट में सुरक्षा का दायरा
कुछ उत्पादों में IP22 रेटिंग मिल सकती है। संबंधित उत्पाद समूह: ट्रैक लाइटिंग। केवल इनडोर स्थान होने के आधार पर चयन न करें। यह रेटिंग कम से कम 12.5 mm की ठोस वस्तुओं और अधिकतम 15° झुके आवरण पर गिरती बूंदों के विरुद्ध निर्धारित परीक्षण-सुरक्षा दर्शाती है।
IP54 लाइट में सुरक्षा का दायरा
IP54 चुनने से पहले माउंटिंग की जगह और वास्तविक संपर्क जाँचें। इसमें धूल और छींटों से सुरक्षा मिलती है, पर आवरण पूरी तरह धूलरोधी नहीं होता। यह हर बालकनी, रसोई या बाथरूम के लिए अपने आप उपयुक्त नहीं हो जाता।
IP65 लाइट में सुरक्षा का दायरा
संबंधित उत्पाद समूह: बाथरूम के लिए डाउनलाइट और स्ट्रीट लाइटिंग। IP65 धूलरोधी आवरण और पानी की धार से सुरक्षा दर्शाता है। सही शर्तों में यह बाहरी उपयोग या सफाई वाले क्षेत्र में उपयोगी हो सकता है, लेकिन विस्फोट-सुरक्षा का प्रमाण नहीं है। रासायनिक संयंत्र या खदान के लिए अलग आकलन और दस्तावेज़ आवश्यक हो सकते हैं।
IP66 लाइट में सुरक्षा का दायरा
IP66 को पानी के भीतर उपयोग की अनुमति न समझें। यह तेज़ पानी की धार से संबंधित है और फ्लडलाइट तथा इन उत्पादों में मिल सकता है: आउटडोर रीसैस्ड लाइट.
IP67: अस्थायी डुबाव
ज़मीन में लगी लाइट के लिए कनेक्शन, जल-निकासी और माउंटिंग जाँचें। IP67 निर्धारित परीक्षण के अंतर्गत अस्थायी डुबाव दर्शाता है; इससे लगातार पानी में संचालन की स्वीकृति नहीं मिलती। ऊँची IP रेटिंग अपने आप लंबी आयु की गारंटी नहीं है।
IP68: घोषित डुबाव की शर्तें
संबंधित उत्पाद समूह: स्विमिंग पूल की लाइटिंग। केवल 304 स्टेनलेस स्टील या 12/24 V AC/DC होने से सिस्टम को उपयुक्त न मानें; ये मूल स्रोत के उदाहरण हैं। IP68 के लिए निर्माता द्वारा अनुमत उपयोग, तापमान, गहराई और लंबे डुबाव की शर्तें जाँचें।
लाइट, कनेक्शन और सहायक भागों को साथ जाँचें
चयन वास्तविक संपर्क के अनुसार करें और सहायक भागों तथा जोड़ों में भी सुरक्षा बनाए रखें। हर इनडोर जगह पर IP54 अनिवार्य न मानें, न ही हर बाहरी स्थान पर IP65–IP66 को पर्याप्त समझें। डुबाव के लिए IP68 को उसकी घोषित उपयोग-शर्तों के साथ पढ़ें।
मॉडल की पूछताछ में माउंटिंग की जगह, धूल और पानी के संपर्क का विवरण दें।
लाइट खोलने या कोई सहायक भाग बदलने के बाद गैस्केट, ढक्कन और कनेक्शन को निर्देशों के अनुसार जाँचें। अनुमोदित स्पेयर पार्ट के कोड सुरक्षित रखें; आवरण की रेटिंग गलत जोड़ की भरपाई नहीं करती।
IPX9 दूसरे जल-परीक्षणों का विकल्प नहीं है
IEC 60529 के 2013 संशोधन में जोड़ा गया IPX9 ऊँचे दबाव और तापमान वाले पानी की धार का परीक्षण है। अकेले IPX9 से IPX5, IPX6, IPX7 या IPX8 की शर्तें पूरी होना सिद्ध नहीं होता। कई प्रकार का संपर्क हो तो संबंधित रेटिंग साथ में दस्तावेज़ित होनी चाहिए। परीक्षण मीठे पानी से होते हैं; सफाई के रसायनों का आकलन अलग करें। स्रोत: IEC 60529:1989/AMD2:2013.
X को शून्य न समझें
IP कोड में X का अर्थ है कि उस स्थान का अंक घोषित नहीं किया गया। इसका मतलब अपने आप शून्य सुरक्षा या पूर्ण सुरक्षा नहीं है। उदाहरण के लिए, केवल पानी की रेटिंग से ठोस वस्तुओं के प्रवेश की सुरक्षा नहीं निकाली जा सकती। ऑर्डर में दोनों आवश्यक सुरक्षा विशेषताएँ और वास्तविक माउंटिंग की स्थिति स्पष्ट लिखें।
ऑर्डर देने से पहले घोषित रेटिंग को साइट की वास्तविक स्थिति से मिलाएँ। धूल, सफाई के रसायन, पहुँच और पानी का रूप बताएँ—बूंदें, हवा के साथ बारिश, धुलाई, जलभराव या डुबाव। लाइट और सहायक भागों की संगतता जाँचें; अनुपयुक्त बॉक्स या केबल पूरे सिस्टम की सुरक्षा प्रभावित कर सकते हैं। रखरखाव के लिए ढक्कन और गैस्केट जाँचने वाले निर्देश सुरक्षित रखें।
