मैग्नेटिक एलईडी ट्रैक: लेआउट से पूरे ऑर्डर तक

सीलिंग पूरी होने से पहले ट्रैक का रास्ता और पावर सप्लाई तक पहुंच तय करें। घर या दुकान में बाद में मॉड्यूल बदलना सभी हिस्सों के सही सीरीज से मिलने पर निर्भर है। दिखती चौड़ाई के साथ भार, संपर्क, वोल्टेज, नियंत्रण और फिक्सिंग देखें। यह मार्गदर्शिका कैटलॉग के उदाहरण माप और खास सीरीज की वास्तविक शर्तें अलग करके पूरा ऑर्डर तैयार करने में मदद करती है।

कार्यालय, दुकान या प्रदर्शनी का लेआउट बदलेगा तो मैग्नेटिक ट्रैक का लचीलापन उपयोगी हो सकता है। व्यावसायिक जगहों में प्रकाश वितरण और मॉड्यूल स्थान बदलने की सुविधा अहम हो सकती है।

इंस्टॉलेशन और रखरखाव के लिए सिस्टम का काम और घटक समझें। हर हिस्सा संगतता दस्तावेज से चुनें।

मैग्नेटिक ट्रैक लाइटिंग कैसे काम करती है?

विद्युत सीमाएं और पूरे सिस्टम की संगतता जांचें। स्रोत की पावर सप्लाई में 110–220 V AC इनपुट और 48 V DC आउटपुट है। मैग्नेटिक ट्रैक लाइटिंग सिस्टम में प्रोफाइल के संपर्क मॉड्यूल को बिजली देते हैं; चुंबक और सीरीज के पकड़ने वाले हिस्से उन्हें जगह पर रखते हैं।

संगत जोड़ों से L, U या चौकोर रास्ता बन सकता है। निर्माता की स्पष्ट अनुमति के बिना चालू लाइट न खिसकाएं, न निकालें। कुछ एलईडी ट्रैक स्पॉट उदाहरणों की तरह मॉड्यूल केवल उसी संगत सीरीज में बताई प्रक्रिया से दूसरी जगह लगाएं।

मैग्नेटिक ट्रैक सिस्टम के माप

उपलब्ध ऊंचाई के साथ पूरे बाहरी माप, फिक्सिंग और अनुमत मॉड्यूल देखें। 15, 20 और 35 mm उदाहरण परिवारों की चौड़ाइयां हैं। 1, 2 और 3 m स्रोत दस्तावेजों में मिलने वाली लंबाइयां हैं।

मैग्नेटिक ट्रैक सिस्टम में कौन से हिस्से होते हैं?

ऑर्डर से पहले हर हिस्से का काम तय करें। कंट्रोल, पावर सप्लाई, एक्सेसरी, लाइट और ट्रैक मिलकर संगत सिस्टम बनाएं।

मैग्नेटिक ट्रैक

• M15, M20 और M35 तीन उदाहरण चौड़ाइयां हैं। मॉड्यूल सही संगत सीरीज का होना चाहिए। एक जैसी चौड़ाई अकेले फिट, विद्युत संपर्क और पकड़ की गारंटी नहीं।

नाममात्र 15 mm प्रकारनाममात्र 20 mm प्रकारनाममात्र 35 mm प्रकार

• सीरीज में अनुमत माउंटिंग विकल्पों में रीसेस्ड, सस्पेंडेड या सरफेस माउंट हो सकते हैं। जरूरी एक्सेसरी जांचें।

एक में 4 विकल्प1000 / 1500 / 2000 / 3000 mm1566324

विवरण के लिए चित्र को आड़ा स्क्रॉल करें।

मैग्नेटिक ट्रैक लाइटों के प्रकार

तालिका पेंडेंट, एडजस्टेबल, ग्रिल और लीनियर मॉड्यूल के उदाहरण दिखाती है। जोड़ने या खिसकाने से पहले सिस्टम संगतता और प्रक्रिया जांचें।

उत्पाद प्रकार	आकार	शक्ति	प्रकाश दक्षता (lm/W)	बीम कोण	उपयोग
मैग्नेटिक मॉड्यूल: ग्रिल स्पॉट	100mm,200mm 300mm,400mm	6W 12W 18W 24W 30W	90lm/W	24°	एक्सेंट लाइटिंग
मुड़ने वाले मैग्नेटिक स्पॉट	110mm, 220mm	6W 12W	90lm/W	24°	एक्सेंट लाइटिंग
मैग्नेटिक मॉड्यूल: लीनियर लाइटें	300mm, 600mm, 900mm	10W 20W 30W	100lm/W	120°	सामान्य रोशनी
मैग्नेटिक ट्रैक स्पॉटलाइट	D50mm, D60mm	10W 15W 20W	90lm/W	24°	एक्सेंट लाइटिंग
मैग्नेटिक पेंडेंट लाइट	D30mm*H300mm	5W	90lm/W	24°	एक्सेंट लाइटिंग

अलग आकारों के लिए गोल या सिलिंडर मॉड्यूल की उपलब्धता और संगतता जांचें.

एक्सेसरी

इंस्टॉलेशन निर्देश और सीरीज संगतता देखकर ऑर्डर पक्का करें। एक्सेसरी में मोड़, जोड़, सप्लाई प्रवेश और एकीकृत या बाहरी पावर सप्लाई हो सकती हैं।

चित्र का विवरण और पाठ

• क्षैतिज कोना
• ऊर्ध्वाधर कोना
• L कनेक्टर
• एकीकृत पावर सप्लाई
• सीधा I कनेक्टर
• बाहरी ड्राइवर

मैग्नेटिक ट्रैक सिस्टम कैसे चुनें?

ऐसी सीरीज चुनें जिसके मॉडल स्पष्ट हों, स्पेयर मिलें और प्रोफाइल, लाइट तथा एक्सेसरी की संगतता दर्ज हो। समान चौड़ाई या रूप अलग ब्रांड के हिस्से साथ इस्तेमाल करने का प्रमाण नहीं।

पांच फैसलों में चयन करें: रास्ता, प्रोफाइल, प्रकाश मॉड्यूल, एक्सेसरी और बिजली सप्लाई। हर कदम जरूरी माप और काम से मिलाएं।

चरण 1: कमरे में ट्रैक का रास्ता तय करें

योजना रोशन की जाने वाली सतहों के अनुसार बनाएं। स्रोत में चौकोर, समानांतर, I और L उदाहरण हैं; चित्र में U भी है।

आयताकार बंद रास्ताU आकारL आकारI आकार

चौकोर रास्ता कार्यालय या बैठक के गतिविधि क्षेत्र को घेर सकता है।

जगह के कई किनारों तक प्रकाश पहुंचाने के लिए U व्यवस्था देखें।

L रास्ता गलियारे के मोड़ का अनुसरण या कमरे का एक हिस्सा तय कर सकता है।

सीधी रेखा में प्रकाश के लिए I व्यवस्था बनाएं।

चरण 2. उपयुक्त मैग्नेटिक ट्रैक प्रोफाइल चुनें

बताए चार माउंटिंग तरीकों से पहले जांचें कि दस्तावेज में सीरीज कौन से तरीके स्वीकार करती है।

1. रीसेस्ड ट्रैक: सीलिंग संरचना के साथ कटआउट और फिक्सिंग की योजना बनाएं।
2. ट्रिमलेस ट्रैक: निर्माता के सिस्टम से सीलिंग फिनिश में मिलाया जाता है। काम का क्रम और भार संभालने वाला आधार जांचें।
3. सरफेस माउंट या सस्पेंडेड ट्रैक: रीसेस्ड जगह न हो तो संगत किट और उपयुक्त जोड़ से इस्तेमाल हो सकता है।

रीसेस्ड गहराई और इंस्टॉलेशन की खाली जगह जांचें। 5–7 cm कुछ इंस्टॉलेशन का केवल उदाहरण है। चार विकल्प वाला नाम बिना दस्तावेज वाले माउंटिंग तरीके की अनुमति नहीं।

चरण 3. मैग्नेटिक एलईडी लाइटें चुनें

मैग्नेटिक लीनियर स्पॉट

दिखाए मॉडल का तकनीकी डेटा

मॉडल	HOYUWO-MLL-6WGS	HOYUWO-MLL-12WGS	HOYUWO-MLL-18WGS	HOYUWO-MLL-24WGS	HOYUWO-MLL-30WGS
शक्ति	6W	12W	18W	24W	30W
आकार (mm)	112*22*45	220*22*45	328*22*45	435*22*45	543*22*45mm

मिलने वाले उत्पाद में डिमिंग, SDCM<5, 90 lm/W, CRI80 और 24° ऑप्टिक्स जांचें। 50,000 घंटे का मानदंड और परीक्षण दशाएं मांगें। 110/220 V AC पावर सप्लाई इनपुट या दूसरा विकल्प हो सकता है; इससे 48 V मॉड्यूल सीधे मेन्स से जोड़ना अनुमत नहीं। इस संस्करण में पावर सप्लाई और लाइट दोनों का 48 V DC मेल जांचें। तालिका के मॉडल और माप मूल उत्पाद उदाहरण हैं।

उत्पाद परिवार इस लिंक पर देखें: अन्य विवरण.

चरण 4. एक्सेसरी चुनें

रास्ता तय होने पर सीरीज के अनुमत कनेक्टर, जोड़ और सप्लाई प्रवेश सूचीबद्ध करें।

123

चरण 5. पावर सप्लाई चुनें

नीचे दिखी दो सप्लाई व्यवस्थाएं तुलना करें:

• एकीकृत 48 V पावर सप्लाई: 100 और 200 W केवल उदाहरण हैं। सीरीज संगतता, ताप, पहुंच और भार सीमा जांचें। संबंधित जानकारी: THD.
• बाहरी पावर सप्लाई: 100, 200 और 350 W अन्य विकल्प दिखाते हैं। ट्रैक से बाहर होना अकेले बेहतर गुणवत्ता नहीं देता। THD भी परीक्षण दशाओं के साथ देखें।
• पावर सप्लाई निर्देशों में अनुमत, पहुंच योग्य और जरूरी हवा मिलने वाली जगह लगाएं। परिवेश और फिक्सिंग जांचे बिना एयर कंडीशनर का वेंट उपयुक्त माउंटिंग स्थान नहीं माना जा सकता।

बाहरी ड्राइवरसप्लाई एडाप्टरया

मैग्नेटिक ट्रैक लाइटों का इंस्टॉलेशन

मॉड्यूल लगाने से पहले संगतता, विद्युत निरंतरता और फिक्सिंग जांचें। बिजली बंद करके निर्देश अनुसार प्रशिक्षित व्यक्ति से पावर सप्लाई और ट्रैक लगवाएं। मॉड्यूल निकलने योग्य हों तब भी चुंबकीय पकड़ वायरिंग और विद्युत जांच का विकल्प नहीं।

मैग्नेटिक लाइटिंग सिस्टम के ये चार माउंटिंग तरीके तुलना करें:

• रीसेस्ड माउंटिंग की योजना सीलिंग निर्माण के साथ बनती है।
• सरफेस माउंटिंग में आधार सतह के अनुकूल फिक्सिंग लगती है।
• सस्पेंडेड माउंटिंग में निर्धारित किट और ऊंचाई अपनाएं।
• ट्रिमलेस माउंटिंग में सीरीज के एकीकरण हिस्से और काम का क्रम अपनाएं।

चुने माउंटिंग तरीके के लिए सीरीज के निर्देश मांगें।

सीलिंग बंद होने से पहले पावर सप्लाई तक पहुंच तय करें

योजना में पावर सप्लाई चिन्हित करें; जांच या बदलाव के लिए कैसे निकलेगी, तय करें। एक्सेस पैनल, फर्नीचर और सतह फिनिश के साथ पहुंच बनाएं। साफ दिखता रास्ता इलेक्ट्रॉनिक रखरखाव के लिए अनियोजित तोड़फोड़ की जरूरत न छोड़े।

मैग्नेटिक एलईडी लाइटें कहां इस्तेमाल होती हैं?

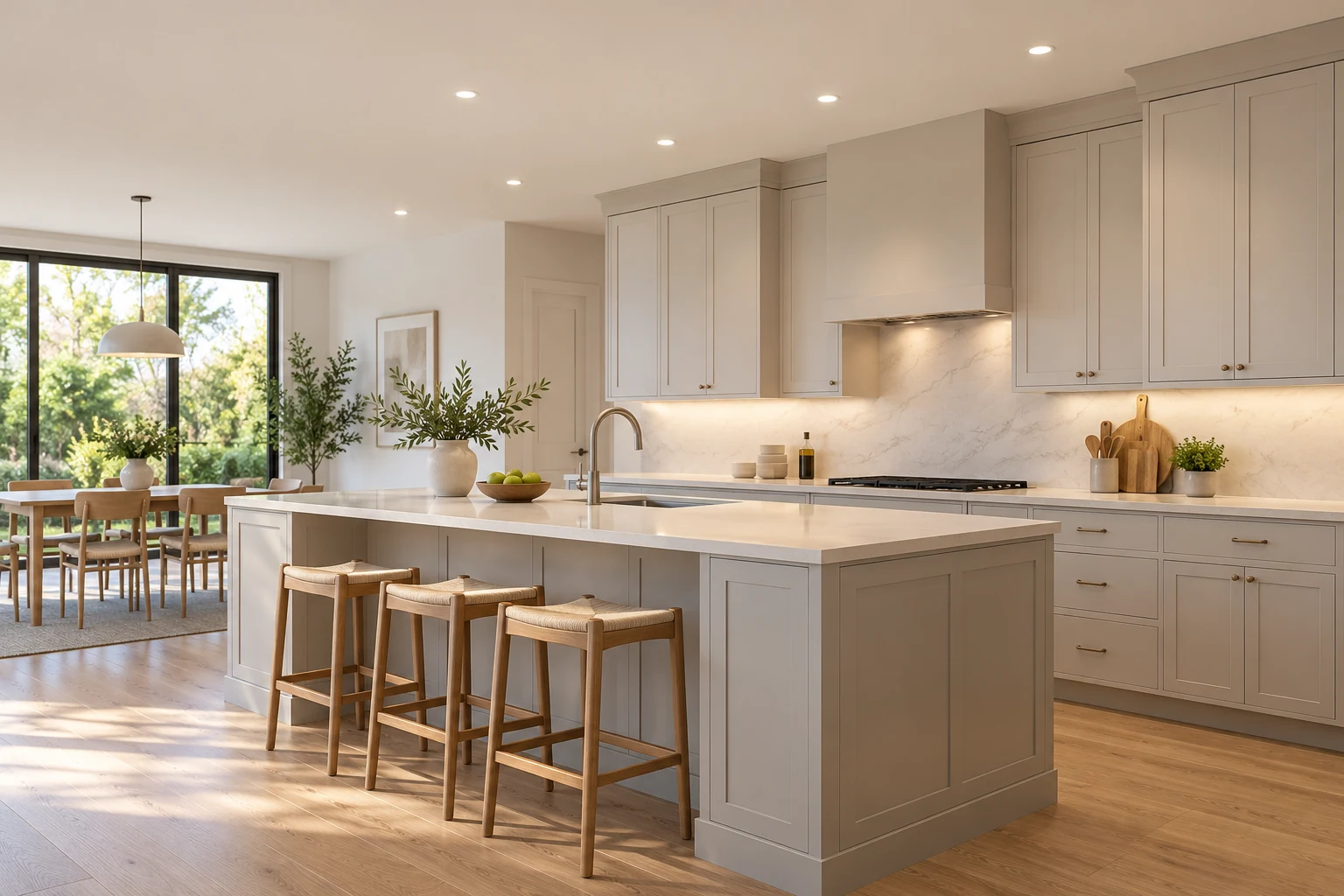

घर में बैठक, शयनकक्ष, रसोई या भोजन क्षेत्र का एक्सेंट और सामान्य प्रकाश साथ तय कर सकते हैं।

दुकानों और कार्यालयों में इन समाधानों के साथ इस्तेमाल हो सकती हैं: एलईडी पैनल लाइट और डाउनलाइटें। हर समाधान को क्षेत्र के उपयुक्त प्रकाश काम के लिए चुनें।

ट्रैक भाग को उसके मॉड्यूल, जोड़, सप्लाई प्रवेश और प्रकाश काम से मिलाएं। सूची से छूटी एक्सेसरी और लेआउट बदलने पर स्थानांतरित होने वाले हिस्से पहचानना आसान है। हर काम सीरीज की सीमाओं में रहे।

परियोजना के लिए मैग्नेटिक ट्रैक खरीदते समय आम समस्याएं

ट्रैक और मॉड्यूल में असंगतता

मॉड्यूल और प्रोफाइल के रूप पर भरोसा न करें। निर्माता अलग दूरी, तांबे के संपर्क और क्लिप डिजाइन इस्तेमाल कर सकते हैं। एक्सेसरी फिट न होना या सही विद्युत संपर्क न बनना इन अंतरों से हो सकता है।

वोल्टेज ड्रॉप और अस्थिर संचालन

दोनों सिस्टम पर 48 V DC हो तब भी भार और लंबाई सीमा जांचें। वोल्टेज ड्रॉप लाइन के अंत में प्रकाश घटा सकता है; अपर्याप्त या गलत इस्तेमाल की पावर सप्लाई अस्थिरता ला सकती है। केवल अधिक नाममात्र शक्ति क्षमता का अर्थ ओवरलोड होना नहीं।

ट्रैक सामग्री और संपर्क

डिजाइन, रखरखाव या इंस्टॉलेशन अनुचित हो तो ये समस्याएं हो सकती हैं:

• प्रोफाइल या फिक्सिंग हिस्सों का विकृत होना।
• ऑक्सीकरण या गलत विद्युत संपर्क।
• विद्युत आर्क और किसी हिस्से का अत्यधिक गर्म होना।

ये खराबियां पूरे सिस्टम की विश्वसनीयता और सुरक्षा प्रभावित कर सकती हैं।

अपर्याप्त प्रकाश गुणवत्ता

मॉड्यूलों में दिखते रंग तापमान अंतर भी देखें। Ra90 जैसे दावे को मॉडल के परीक्षण और तकनीकी दस्तावेज से मिलाएं; केवल व्यापारिक नाम से न मानें।

अंधेरे हिस्से, असमान वितरण या चकाचौंध हो तो योजना फिर जांचें। अनुचित ऑप्टिक्स इनका कारण हो सकता है।

संरचना और इंस्टॉलेशन समस्याएं

• रूप बिगाड़ने वाले टेढ़े जोड़।
• सुरक्षा जोखिम वाली ढीली क्लिप या रखरखाव कठिन करने वाली अत्यधिक कसी क्लिप।
• सीलिंग के साथ खराब समन्वय से दरार या टेढ़ापन।

अपर्याप्त योजना या गलत जोड़ पूरे सिस्टम को नुकसान पहुंचा सकता है; केवल एक मॉड्यूल न देखें।

लंबे इस्तेमाल में रखरखाव और विश्वसनीयता

समय के साथ ये संकेत भी आ सकते हैं:

• सप्लाई, ड्राइवर या नियंत्रण समस्या से झिलमिलाहट या भनभनाहट।
• पकड़ कम होना या फिक्सिंग हिस्सों का बिगड़ना।
• तांबे के ऑक्सीकरण से रुक-रुककर प्रकाश।

इन समस्याओं से बढ़ने वाला रखरखाव भी कुल मूल्यांकन में रखें।

अनुपालन दस्तावेज और बिक्री के बाद सहायता

भारत में आपूर्ति के लिए उत्पाद और नियंत्रण कार्यों पर लागू दस्तावेज तय करें। CE और FCC परस्पर समान या सामान्य गुणवत्ता प्रमाणपत्र नहीं। लक्ष्य बाजार में लागू दस्तावेज उत्पाद के दायरे और वर्तमान आवश्यकताओं से जांचें।

• निरीक्षण या अनुपालन जांच में असफल होने का जोखिम।
• स्पेयर या तकनीकी सहायता न मिलना।
• आपूर्तिकर्ता लंबे समय सहायता न दे पाना।

इन कमियों का परियोजना समय और बाद के रखरखाव पर असर देखें।

चयन में पूरे सिस्टम की स्थिरता, सुरक्षा, संगतता और लंबे समय की सहायता साथ देखें।

क्या ट्रैक दूसरे निर्माताओं की लाइटें स्वीकार करता है?

उत्पाद कोड जांचे बिना ब्रांड न मिलाएं। 20 और 35 mm सिस्टम में संगत मॉड्यूल चाहिए; नियंत्रण, लॉक, संपर्क और वोल्टेज भी देखें। समान चौड़ाई साथ काम करने का प्रमाण नहीं।

20 mm चुनें या 35 mm?

परिवार तुलना में उपलब्ध गहराई, कार्य, ऑप्टिक्स, मॉड्यूल माप और भार सीमा देखें। केवल प्रोफाइल चौड़ाई से सिस्टम को घर या दुकान के लिए तय न करें।

ट्रैक दीवार से कितनी दूर लगाएं?

ऊंचाई, दूरी और ऑप्टिक्स लक्ष्य सतह और जरूरी एकरूपता से तय करें। स्रोत का 40–60 cm खास उपयोग का उदाहरण है; सामान्य लेआउट नियम नहीं।

क्या मैग्नेटिक ट्रैक लाइटें डिम हो सकती हैं?

कंट्रोलर, गेटवे और Tuya संगतता जांचें; समान प्रोटोकॉल सभी कार्यों की गारंटी नहीं। 3CCT और 2.4 GHz Wi-Fi खास संस्करण बताते हैं। मॉडल अनुसार 0–10 V डिमिंग और DALI डिमिंग या स्मार्ट नियंत्रण के लिए Wi-Fi, Bluetooth Mesh या Zigbee विकल्प हो सकते हैं।

सिस्टम की सीमाएं क्या हैं?

समान प्रदर्शन में इंस्टॉलेशन, रखरखाव, पावर सप्लाई और एक्सेसरी समेत कुल लागत तुलना करें। दूसरे समाधानों से तीन गुना कीमत न मानें; ऐसा गुणक सार्वभौमिक नहीं।

कौन से रंग विकल्प मिलते हैं?

चुना हुआ रंग तापमान सामग्री और जगह का रूप प्रभावित करता है। स्रोत के विकल्प कूल व्हाइट 6000–6500 K, न्यूट्रल व्हाइट 4000–4500 K और वॉर्म व्हाइट 3000 K हैं।

प्रोफाइल रंग सीलिंग से मिलाएं। संबंधित सीरीज में सफेद या काली फिनिश उपलब्ध है, जांचें।

मैग्नेटिक ट्रैक लाइटिंग सिस्टम की लागत कितनी है?

USD वाली ऐतिहासिक तालिका वर्तमान HOYUWO LED कोटेशन या भारत पहुंच कीमत नहीं। कोटेशन मात्रा, व्यवस्था, चौड़ाई और आपूर्ति शर्तों से बदलता है।

उत्पाद प्रकार	मैग्नेटिक ट्रैक	लीनियर मैग्नेटिक मॉड्यूल	मैग्नेटिक ट्रैक स्पॉटलाइट	मुड़ने वाले मैग्नेटिक स्पॉट	मैग्नेटिक पेंडेंट लाइट	ग्रिल वाला मैग्नेटिक स्पॉट
स्रोत का इकाई मूल्य	1.8–6.8 USD/मीटर	1.48–7.98 USD/नग (10–30 W)	3.18–8.68 USD/नग (10–25 W)	2.58–11.98 USD/नग (6, 12, 18 W)	7.98 USD/नग	1.28–7.98 USD/नग (6, 12, 18, 24, 30 W)

कीमतें अलग क्यों हैं? संबंधित निर्माता समूह: मैग्नेटिक ट्रैक लाइट निर्माता.

1. कच्ची सामग्री में अंतर

• एल्युमिनियम बॉडी: केवल वजन से गुणवत्ता निकालने के बजाय कठोरता, ज्यामिति और तापीय व्यवहार तुलना करें। 20 W लेबल के सामने माप 15 W हो तो परीक्षण दशाएं और दस्तावेज देखें; इससे सभी आपूर्तिकर्ताओं की सामान्य प्रथा सिद्ध नहीं होती।
• एडाप्टर: संपर्क सामग्री, यांत्रिक मजबूती और बॉडी व्यवहार जांचें। सिस्टम संगतता और परीक्षण केवल कीमत आधारित वर्गीकरण से अधिक उपयोगी हैं।

12

विवरण के लिए चित्र को आड़ा स्क्रॉल करें।

2. पावर इलेक्ट्रॉनिक्स में अंतर

आरेख अलग संरचनाएं समझने के लिए हैं; सामान्य गुणवत्ता रैंकिंग न बनाएं। एकीकृत और अलग इलेक्ट्रॉनिक चरणों में रखरखाव, डिमिंग, संगतता और ताप प्रबंधन साथ देखें।

12एलईडी ड्राइवर

विवरण के लिए चित्र को आड़ा स्क्रॉल करें।

3. संयोजन प्रक्रिया और बिक्री के बाद सहायता

परीक्षण, संयोजन और तापीय इंटरफेस की जानकारी मांगें; कीमत से निर्माता की जांच न मानें। डिजाइन में जरूरी होने पर थर्मल पेस्ट ताप हस्तांतरण में मदद करता है, पर बोर्ड की यांत्रिक फिक्सिंग का विकल्प नहीं।

4. स्रोत बाजार की दशाएं

विदेशी बाजार की तुलना: नाइजीरिया में मैग्नेटिक ट्रैक लाइटें। भारत में आपूर्ति के दस्तावेज और कुल लागत अलग जांचें। देशों की तुलना से पहले विनिर्देश, मात्रा, सप्लाई चेन और व्यापारिक शर्तें समान रखें; ये परिणाम बदल सकते हैं।

सीलिंग और विद्युत योजना एक चित्र में मिलाएं

दुकान के नवीनीकरण में प्रोफाइल कटाव, तैयार सीलिंग स्तर और पावर सप्लाई एक्सेस पैनल एक चित्र में दिखाएं। इससे सही दिखता ट्रैक भी इलेक्ट्रॉनिक्स को पहुंच से बाहर नहीं छोड़ता। निर्माता की खाली जगह, वेंटिलेशन और भार संबंधी शर्तें चित्र में दर्ज करें।

पूरे सिस्टम के साथ नमूना स्वीकृत करें

केवल स्पॉट देखने के बजाय छोटा ट्रैक, सप्लाई, एडाप्टर और कंट्रोलर वाला प्रतिनिधि सेट जांचें। लॉक, जरूरी दृश्य और वितरण देखें। स्वीकृत घटक कोड कोटेशन में लिखने से बाद में समान दिखने वाले अलग संपर्क या नियंत्रण के हिस्से मिलने से बचने में मदद मिलती है।

अलग हिस्सों की कीमत के बजाय पूरे सिस्टम पर ऑर्डर पक्का करें। एक कोटेशन में ट्रैक, मॉड्यूल, जोड़, नियंत्रण और सप्लाई से सीलिंग बंद होने से पहले असंगतता दिख सकती है। भारत की परियोजना में मात्रा, परिवहन, दस्तावेज और डिलीवरी शर्तें अलग दर्ज करें। स्वीकृत नमूना और सीरीज जानकारी बाद के विस्तार और रखरखाव का विश्वसनीय आधार हैं।
