फर्नीचर और शोकेस के लिए स्थिर या समायोज्य मिनी डाउनलाइट
स्थिर और समायोज्य मिनी डाउनलाइट शोकेस, आभूषण की दुकान या रसोई के फर्नीचर में छोटे प्रकाश बिंदु बना सकती हैं। सप्लाई के अनुसार मॉडल चुनें: विवरण में 110 V, 220 V AC और कम वोल्टेज वाले 12 या 24 V AC/DC दिए हैं। हर लाइट को केवल उस इकाई के लिए निर्धारित करंट प्रकार और वोल्टेज से जोड़ें; संस्करण एक-दूसरे की जगह नहीं लगाए जा सकते।
- शक्ति: 1 और 3 W
- मानक 110–240 V AC; विशेष ऑर्डर पर 12 / 24 V DC
- मानक ऑन/ऑफ; वैकल्पिक फेज-कट Triac डिमिंग
- सतह: मैट व्हाइट या ब्लैक; वैकल्पिक गोल्ड और सिल्वर
- मानक बीम कोण: 24°
- वारंटी: 3/5 वर्ष
- घोषित जीवनकाल: >50,000 घंटे
- एलईडी चिप: Bridgelux / Osram
- रंग प्रतिपादन सूचकांक: >90
- SDCM：<5
- पावर फैक्टर PF: >0.5
- रंग तापमान: 3000K/4000K/6000K
- घोषित जीवनकाल: >50,000 घंटे

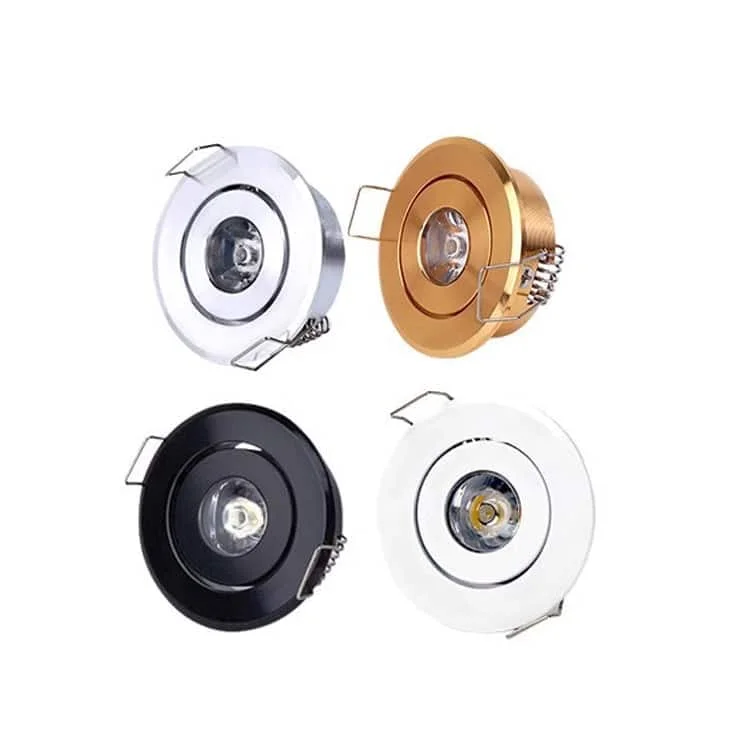

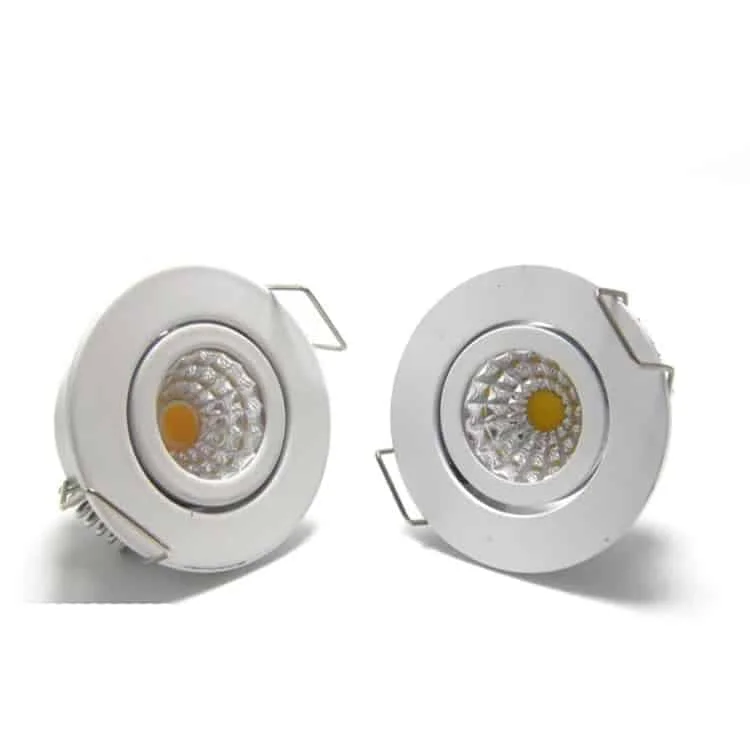

| फोटो | प्रकार | मॉडल कोड | शक्ति | आकार | माउंटिंग कटआउट | बॉडी का रंग | बीम कोण | तकनीकी डेटाशीट |
|---|---|---|---|---|---|---|---|---|
 | स्थिर | HOYUWO-DL-3WMIA | 3W±5% | Ø38*H27mm | Φ30mm-32mm | सफेद / काला / सुनहरा / सिल्वर | 24° | डेटाशीट मांगें |
 | स्थिर | HOYUWO-DL-3WMIB | 3W±5% | Ø38*H42mm | Φ30mm-32mm | सफेद / काला | 24° | डेटाशीट मांगें |
 | दिशा समायोज्य | HOYUWO-DL-3WMIC | 3W±5% | Ø42*H28mm | Φ35mm | सफेद / काला | 24° | डेटाशीट मांगें |
 | दिशा समायोज्य | HOYUWO-DL-3WMID | 3W±5% | Ø45*H52mm | Φ40mm | सफेद / काला | 30° | डेटाशीट मांगें |
 | दिशा समायोज्य | HOYUWO-DL-3WMIE | 3W±5% | Ø52*H24mm | Φ45mm | सफेद / काला / सुनहरा / सिल्वर | 15°/24° | डेटाशीट मांगें |
- Triac से डिम करने योग्य रीसेस्ड मिनी डाउनलाइट
- 12 / 24 V DC मिनी एलईडी डाउनलाइट
ऑर्डर से पहले चयन के मानदंड
छत पूरी होने के बाद भी ड्राइवर और कनेक्शन तक पहुंच तथा ड्राइवर निकालने की सुविधा जरूरी है। इसलिए बॉडी की ऊंचाई के साथ रखरखाव और केबल के लिए जगह भी जांचें।
प्रकाश वितरण और चकाचौंध का मूल्यांकन करने के लिए चुनी गई फिनिश व ऑप्टिक्स के संयोजन की फोटोमेट्रिक फाइल मांगें।

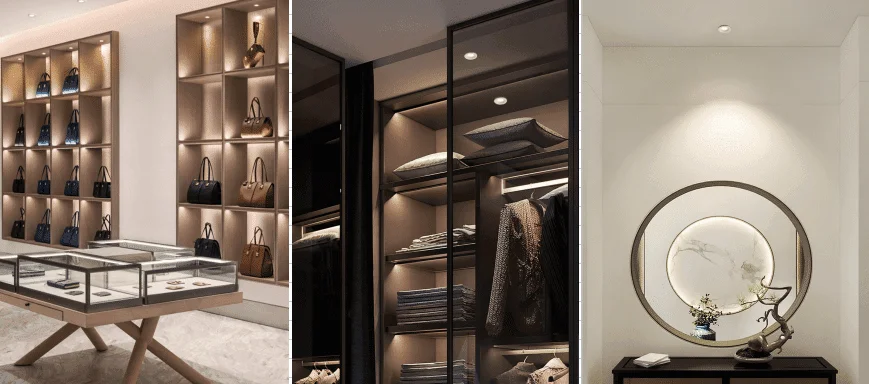

इंस्टॉलेशन की शर्तें जांचकर सजावटी प्रकाश बिंदुओं को छत पर तारों जैसा प्रभाव देने के लिए फैला सकते हैं, या अलमारी, ड्रेसिंग क्षेत्र और वाइन भंडारण की जगहों में लगा सकते हैं।
चुने हुए संस्करण के लिए बताए माउंटिंग तरीके का उपयोग करें। ऑप्टिक्स चुनते समय सामान्य कमरे की रोशनी को किसी वस्तु या सतह पर केंद्रित रोशनी से अलग समझें।
कनेक्शन से पहले ड्राइवर और वोल्टेज जांचेंगे। सर्किट की बिजली बंद करके और ड्राइंग के अनुसार कटआउट तैयार करके कनेक्शन करेंगे, फिर निर्देशों के अनुसार स्प्रिंग लगाएंगे।
मॉडल के चित्र के अनुसार फिटिंग स्थान और बिजली आपूर्ति तक पहुंच तय करें। माउंटिंग में लाइट के मैनुअल और छत की संरचनात्मक जरूरतों का पालन करें।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
तालिका में दिए संस्करण के लिए Ø38 × H27 mm बताया गया है। इन आयामों को सभी मिनी लाइट पर लागू मानने के बजाय ड्राइंग, कनेक्शन और प्राप्त संस्करण के आयामों की तुलना करेंगे।
इस डाउनलाइट के लिए ऑप्टिक्स कैसे चुनें?
माउंटिंग दूरी और रोशन की जाने वाली सतह के अनुसार ऑप्टिक्स चुनें। संकरा कोण प्रकाश को अधिक केंद्रित करता है, लेकिन परिणाम की पुष्टि लाइटिंग गणना से होनी चाहिए।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · तकनीकी विशेषताएं
- मिनी डाउनलाइट, A सीरीज
चित्र 2 · माउंटिंग
- माउंटिंग स्प्रिंग ऊपर उठाएं
- ड्राइंग के अनुसार माउंटिंग कटआउट तैयार करें
- चित्र में AC85-265 लिखा है; कनेक्शन से पहले इकाई और प्राप्त मॉडल की आवश्यकता की पुष्टि करें।
- माउंटिंग स्प्रिंग
- लाइट को कटआउट में लगाएं
