चार मॉड्यूल वाली रीसेस्ड डाउनलाइट
दुकान में गहराई पर लगे चार मॉड्यूल एलईडी का सीधा दृश्य सीमित करने में मदद करते हैं। वर्गाकार रिफ्लेक्टर वाले स्थिर संस्करण की तुलना गोल और बाहर खींचे जा सकने वाले मॉड्यूल के समायोज्य संस्करण से करें। सतह के विकल्प सफेद, काला, सिल्वर और मेटैलिक ग्रे हैं।
- आकार: वर्गाकार
- गहरा रिफ्लेक्टर: हां
- रिफ्लेक्टर की सतह: मैट व्हाइट, मैट ब्लैक, सिल्वर या मेटैलिक ग्रे
- घोषित UGR <17; परियोजना की गणना की शर्तों की पुष्टि करें
- कार्य तापमान: −25 से +60°C
- मानक ऑन/ऑफ; वैकल्पिक डिमिंग या Zigbee नियंत्रण
- निर्माता की वारंटी: 3/5 वर्ष
- घोषित अनुरूपता: CE और RoHS। विशिष्ट मॉडल के दस्तावेज मांगें।
- इनपुट वोल्टेज: 110/220-240VAC 50/60Hz
- पावर फैक्टर: >0.92
- कुल हार्मोनिक विकृति: <15%
- एलईडी ड्राइवर: LiFud / Eaglerise / Philips; डेटा शीट में फ्लिकर रहित संचालन बताया गया है, शर्तों की पुष्टि करें
- प्रकाश स्रोत: COB, CRI 90, SDCM <5
- रंग तापमान: 3000K/4000K/6000K
| मॉडल कोड | शक्ति | फोटो | दिशा समायोज्य | आकार (mm) | माउंटिंग कटआउट (mm) | रिफ्लेक्टर की सतहें | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|---|---|---|
| HOYUWO-DLG-10WB*4 | 40W±5% |  | हां | L168*W168 | L160*W160 | विकल्प: काला, सफेद, सिल्वर या मेटैलिक ग्रे | 3800-4200lm | डेटाशीट मांगें |
| HOYUWO-DLG-10WA*4 | 40W±5% |  | नहीं | L165*W165 | W155*L155 | विकल्प: काला, सफेद, सिल्वर या मेटैलिक ग्रे | 3800-4200lm | डेटाशीट मांगें |
ऑर्डर से पहले चयन के मानदंड
छत बंद होने के बाद भी पावर सप्लाई तक पहुंचने और उसे बदलने के लिए पर्याप्त जगह छोड़ें।
अनुमत माउंटिंग तरीके और चुने गए ऑप्टिक्स के अनुसार इस मॉडल को सामान्य इनडोर रोशनी या किसी खास क्षेत्र को उभारने के लिए चुना जा सकता है।
लगाने से पहले तकनीकी चित्र की तुलना फिटिंग बिंदुओं और विद्युत आरेख से करें। बिजली बंद रखते हुए प्राप्त लाइट के निर्देशों के अनुसार इंस्टॉलेशन करें।
बताई शक्ति एक प्रकाश स्रोत की है या पूरे सेट की?
कई मॉड्यूल वाली लाइट में शक्ति का विभाजन और नियंत्रण सुविधा जांचें। सेट की कुल शक्ति पहले से दी हो तो उसे मॉड्यूल संख्या से दोबारा गुणा न करें।
कौन से माप की पुष्टि करनी चाहिए?
मॉडल के चित्र के अनुसार आकार, कटआउट और फिटिंग की तुलना करें तथा पावर सप्लाई के लिए भी जगह रखें।
ऑप्टिक्स कैसे तय करें?
गणना में सामान्य और एक्सेंट लाइटिंग अलग रखें तथा वास्तविक माउंटिंग स्थान से बीम कोण का मूल्यांकन करें।
चित्रों की जानकारी का पाठ रूप

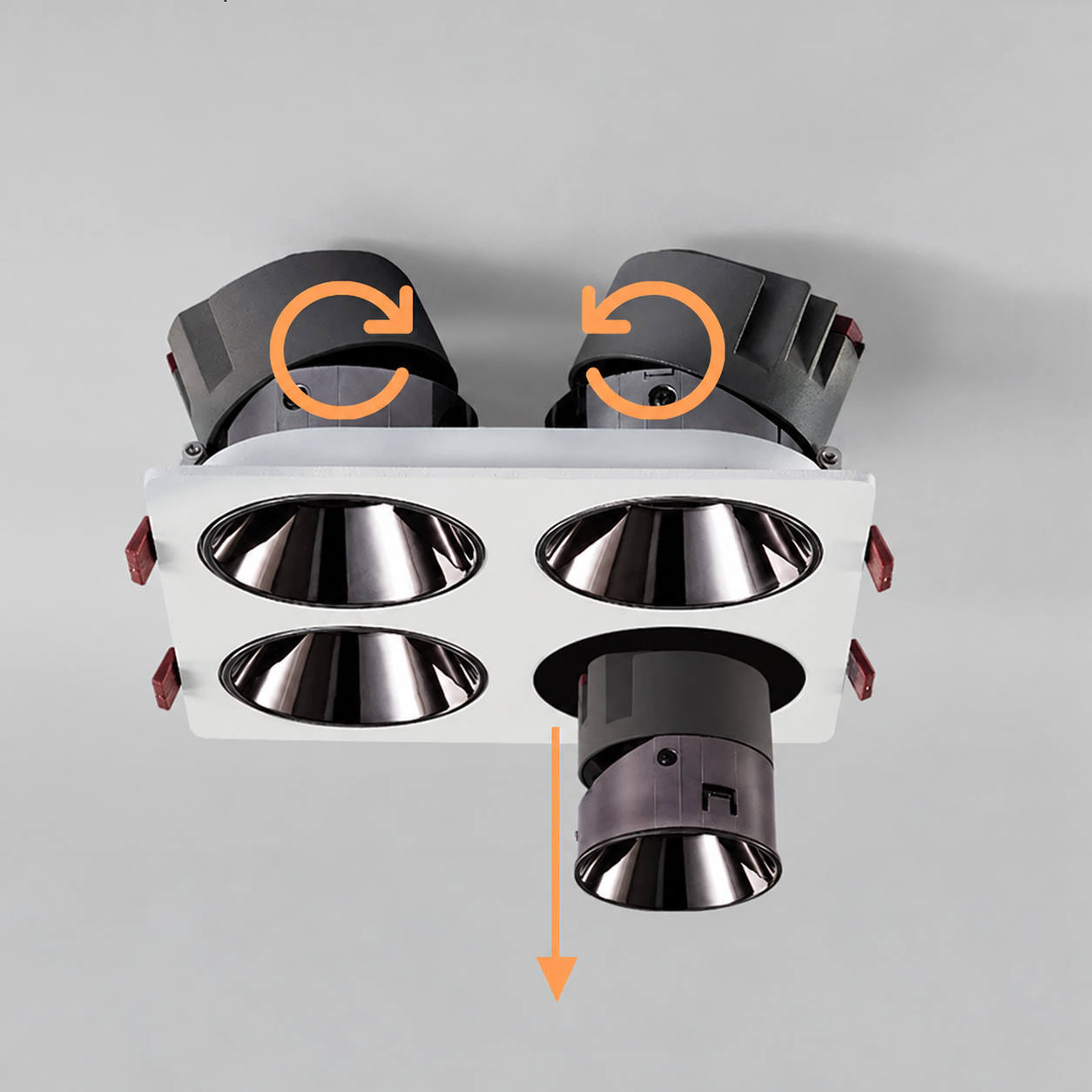

चित्र 1 · तकनीकी विशेषताएं
- समायोज्य झुकाव: 25°
- बाहर खींचा जा सकने वाला मॉड्यूल
