टावर क्रेन और रात के निर्माण कार्य के लिए एलईडी फ्लडलाइट
रात के निर्माण कार्य में क्रेन से दूर कार्य क्षेत्र पर अधिक प्रकाश प्रवाह उपयोगी हो सकता है। हाई-मास्ट, खेल मैदान या अन्य बाहरी क्षेत्र में ऑप्टिक्स, फिटिंग और सुरक्षा की जरूरत अलग से जांचें। प्रकाश को कार्य क्षेत्र पर निर्देशित करें और आसपास की सड़कों व घरों पर उसका प्रभाव देखें। स्रोत तालिका में कुछ शक्तियों के लिए असामान्य प्रकाश प्रवाह सीमाएं हैं; चयन से पहले मॉडल की डेटाशीट से पुष्टि करें।
- एलईडी चिप: Philips SMD3030
- CRI विकल्प: >70 या 80
- रंग तापमान: 2700–6000 K
- SDCM：<5
- एलईडी पावर सप्लाई ब्रांड विकल्प: Sosen / Moso / Meanwell / Philips / Suncom
- इनपुट वोल्टेज: 110–277 V AC, 50/60 Hz; चुने गए ड्राइवर की सीमा की पुष्टि करें
- प्रकाश दक्षता: 110–130 lm/W
- पावर फैक्टर: >0.95
- कुल हार्मोनिक विकृति: <10%
- सामग्री: डाई-कास्ट एल्युमिनियम बॉडी, टेम्पर्ड ग्लास और 180° समायोज्य ब्रैकेट
- फिनिश: मैट काली
- सुरक्षा श्रेणी: IP65
- आघात प्रतिरोध: IK08
- कार्य तापमान: −25 से +55°C
- घोषित जीवनकाल: >50000 घंटे
- घोषित अनुरूपता: CE और RoHS
- निर्माता की वारंटी: 3/5 वर्ष
| मॉडल कोड | शक्ति | आकार | बीम कोण | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
| HOYUWO-FL-300WG | 300 W ±%5 | Ø367*H379mm | 25° / 60° | 36000-39000lm | डेटाशीट मांगें |
| HOYUWO-FL-400WG | 400 W ±%5 | Ø426*H488mm | 60° | 48000-50000lm | डेटाशीट मांगें |
| HOYUWO-FL-500WG | 500 W ±%5 | Ø426*H488mm | 60° | मॉडल की फोटोमेट्रिक रिपोर्ट से पुष्टि आवश्यक | डेटाशीट मांगें |
| HOYUWO-FL-800WG | 800 W ±%5 | Ø448*H573mm | 60° | मॉडल की फोटोमेट्रिक रिपोर्ट से पुष्टि आवश्यक | डेटाशीट मांगें |

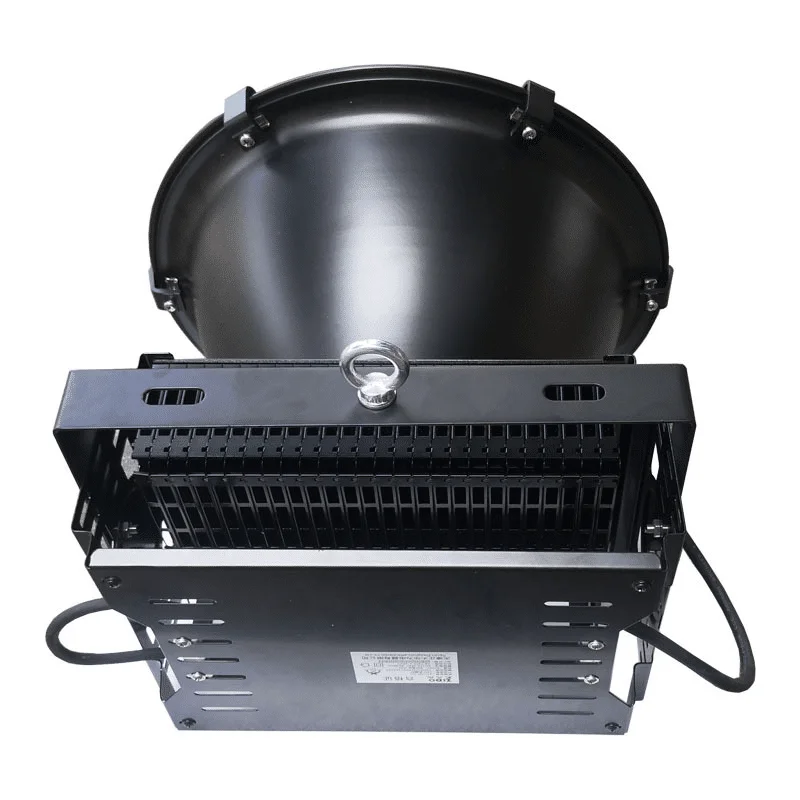

| HOYUWO-FL-1000WG | 1000 W ±%5 | Ø508*H573mm | 60° | मॉडल की फोटोमेट्रिक रिपोर्ट से पुष्टि आवश्यक | डेटाशीट मांगें |
- PWM/0-10V/DALI डिमिंग
- आपातकालीन किट
ऑर्डर से पहले चयन के मानदंड
जंक्शन बॉक्स, कनेक्टर और केबल ग्लैंड की सीलिंग अलग से जांचें। बॉडी की IP श्रेणी साइट पर किए गए कनेक्शन की सुरक्षा अपने आप प्रमाणित नहीं करती।
गणना में बीम की दिशा और पड़ोसी संपत्ति, खिड़कियों या सड़कों तक पहुंचने वाला प्रकाश जांचें। कार्य क्षेत्र के प्रकाश स्तर और उसके बाहर फैलने वाले प्रकाश का एक साथ मूल्यांकन करें।
- फुटबॉल मैदान की लाइटिंग
- गोदाम की लाइटिंग
- हाई-मास्ट लाइटिंग
- टावर क्रेन लाइटिंग
- फुटबॉल मैदान की लाइटिंग
बड़े क्षेत्र या बाहरी सतह के लिए सही संस्करण और दिशा चुनें। गणना से पुष्टि होनी चाहिए कि प्रकाश आवश्यक कार्य क्षेत्र में केंद्रित है।
माउंटिंग की तैयारी से पहले चुने गए मॉडल का मैनुअल और डेटाशीट लें। सभी संस्करण समान मानने के बजाय इन्हें नीचे के आरेख से मिलाएं।
लगाने से पहले सपोर्ट, समायोज्य ब्रैकेट, कनेक्शन की सीलिंग और रखरखाव की पहुंच जांचें। अंतिम दिशा लाइटिंग गणना से तय करें और साइट पर सत्यापित करें।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
Ø367 × H379 mm माप वाले HOYUWO-FL-300WG के चित्र के अनुसार फिटिंग जांचें। अन्य संस्करणों के माप अलग हो सकते हैं, इसलिए उन्हें अलग से देखें।
इस फ्लडलाइट की दिशा कैसे तय करें?
माउंटिंग ऊंचाई और कार्य क्षेत्र तय करने के बाद ऑप्टिक्स और ब्रैकेट समायोजन देखें। आवश्यक दिशा लाइटिंग गणना से तय होगी।
क्या आपातकालीन रोशनी सामान्य संचालन जैसी ही होती है?
आपातकालीन सुविधा होने पर बैटरी, अवधि और उस मोड का प्रकाश प्रवाह या शक्ति सामान्य संचालन से अलग बताएं। लाइट की नाममात्र शक्ति अपने आप आपातकालीन प्रदर्शन नहीं बताती।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग कनेक्शन
- माउंटिंग के चरण
- 1. स्थिर और मजबूत सतह पर लगाएं।
- सतह पर माउंटिंग
- 2. स्क्रू की स्थिति बदलकर
- झुकाव का कोण समायोजित करें।
- जमीन पर माउंटिंग
- 3. बिजली बंद रखते हुए सप्लाई केबल और
- सुरक्षा कंडक्टर को लाइट के आरेख के अनुसार जोड़ें।
- पोल पर माउंटिंग
