आपातकालीन संचालन के लिए बैटरी वाली एलईडी फ्लडलाइट
बिजली कटने पर रोशनी जारी रहनी चाहिए तो इस परिवार की बैटरी वाली फ्लडलाइट देखें। विवरण में 110/220 V और IP65 या IP66 है, जबकि मुख्य सूची में 120–265 V AC और IP66 है; ऑर्डर किए संस्करण के मान जांचें। आपातकाल में 60–180 मिनट के लिए 10–30 W बताया है। सुरंग, चौक या खेल परिसर की उपयुक्तता और आवश्यक सेवा स्तर परियोजना से तय करें; बैकअप संचालन को पूरी सामान्य शक्ति के बराबर न मानें। तालिका में 200 और 250 W संस्करणों के लिए 40 और 50 W तक आपातकालीन शक्ति भी है; संबंधित बैटरी किट चुनें।
- एलईडी चिप: Lumileds (Philips) SMD
- लाइट की प्रकाश दक्षता: 110–130 lm/W
- रंग तापमान：3000K/4000-4500K/5700-6000K
- प्रकाश कोण: 70 × 150° / 90°
- एलईडी ड्राइवर: Sosen / Moso / Meanwell / Philips / Suncom / DONE
- सर्ज सुरक्षा: 6–10 kV
- इनपुट वोल्टेज: 120–265 V AC, 50/60 Hz
- आपातकालीन अवधि: 1 घंटा, 90 मिनट, 2 या 3 घंटे विकल्प

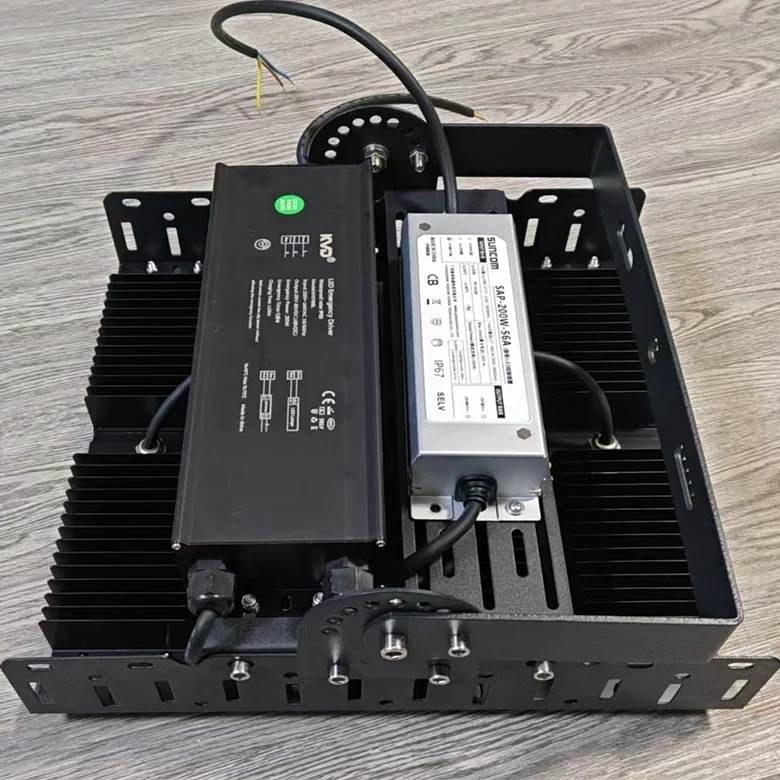

- बैटरी प्रकार: लिथियम बैटरी वाली आपातकालीन किट
- चार्जिंग समय: 12–48 घंटे
- सुरक्षा श्रेणी IP66; आघात प्रतिरोध IK08
- घोषित जीवनकाल: >50000 घंटे
- निर्माता की वारंटी: लाइट के लिए 5 वर्ष, बैकअप बैटरी के लिए 3 वर्ष
- घोषित अनुरूपता: CE और RoHS
| मॉडल कोड | शक्ति | आपातकालीन संचालन अवधि | आपातकालीन शक्ति | बैटरी प्रकार | प्रकाश प्रवाह | तकनीकी डेटाशीट |
|---|---|---|---|---|---|---|
| HOYUWO-FL-50WE-02 | 50W±5% | 1–3 घंटे | 10W-20W | लिथियम बैटरी | 6500lm | डेटाशीट मांगें |
| HOYUWO-FL-100WE-02 | 100W±5% | 1–3 घंटे | 10W-30W | लिथियम बैटरी | 13000lm | डेटाशीट मांगें |
| HOYUWO-FL-150WE-02 | 150W±5% | 1–3 घंटे | 10W-30W | लिथियम बैटरी | 19500lm | डेटाशीट मांगें |
| HOYUWO-FL-200WE-02 | 200W±5% | 1–3 घंटे | 10W-40W | लिथियम बैटरी | 26000lm | डेटाशीट मांगें |

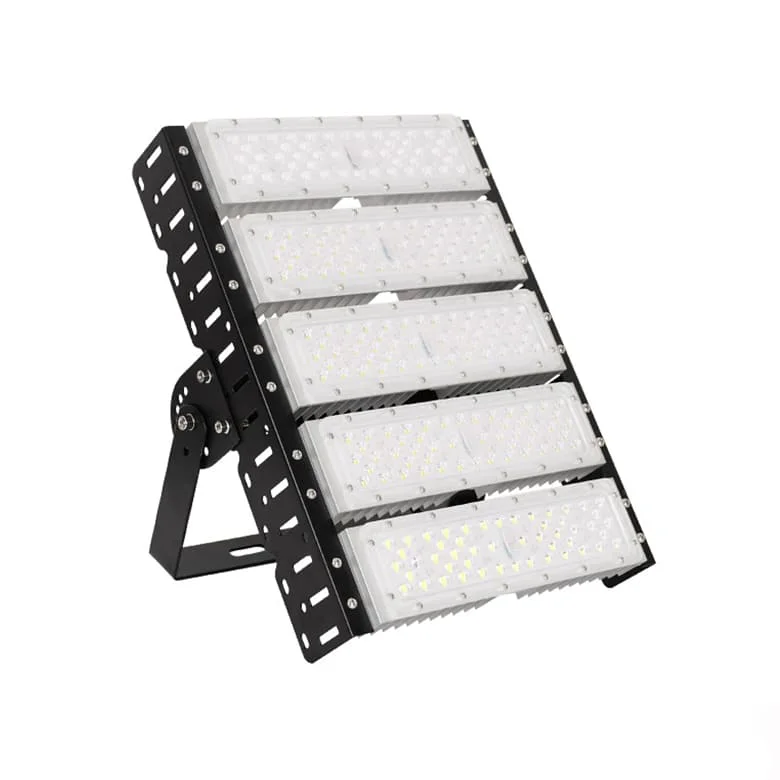

| HOYUWO-FL-250WE-02 | 250W±5% | 1–3 घंटे | 10W-50W | लिथियम बैटरी से बैकअप संचालन | 30000lm | डेटाशीट मांगें |
ऑर्डर से पहले चयन के मानदंड
कनेक्शन की सुरक्षा श्रेणी अलग जांचें। बॉडी की IP श्रेणी अपने आप कनेक्शन पर लागू न करें।
बड़े क्षेत्र या बाहरी सतह के लिए सही संस्करण और दिशा चुनें। गणना से पुष्टि होनी चाहिए कि प्रकाश आवश्यक कार्य क्षेत्र में केंद्रित है।
निर्धारित ब्रैकेट से फ्लडलाइट सतह या सुरंग की दीवार पर लगाएं।
कनेक्शन तय करने के लिए आरेख देखें।
लगाने से पहले तकनीकी चित्र की तुलना फिटिंग बिंदुओं और विद्युत आरेख से करें। बिजली बंद रखते हुए प्राप्त लाइट के निर्देशों के अनुसार इंस्टॉलेशन करें।
आपातकालीन संचालन के लिए क्या जांचें?
बैटरी, अवधि और आपातकालीन प्रकाश प्रवाह या शक्ति तय करें। इन्हें सामान्य संचालन के मानों के बराबर न मानें।
कौन से माप की पुष्टि करनी चाहिए?
मॉडल के चित्र के अनुसार आकार, कटआउट और फिटिंग की तुलना करें तथा पावर सप्लाई के लिए भी जगह रखें।
फ्लडलाइट की दिशा कैसे तय करें?
परियोजना की ऊंचाई के अनुसार ऑप्टिक्स और दिशा का मूल्यांकन करें। लक्ष्य क्षेत्र के साथ उससे बाहर जाने वाली रोशनी भी जांचें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग और प्रकाश वितरण
- बैकअप बैटरी वाले आपातकालीन ड्राइवर का आरेख।
- आरेख का इनपुट: 100–265 V AC; L, GND और N टर्मिनल। चुनी किट के लेबल से तुलना करें।
- एलईडी ड्राइवर, DC आउटपुट, + और − ध्रुव, N व LK टर्मिनल तथा टनल एलईडी फ्लडलाइट चिह्नित हैं।
