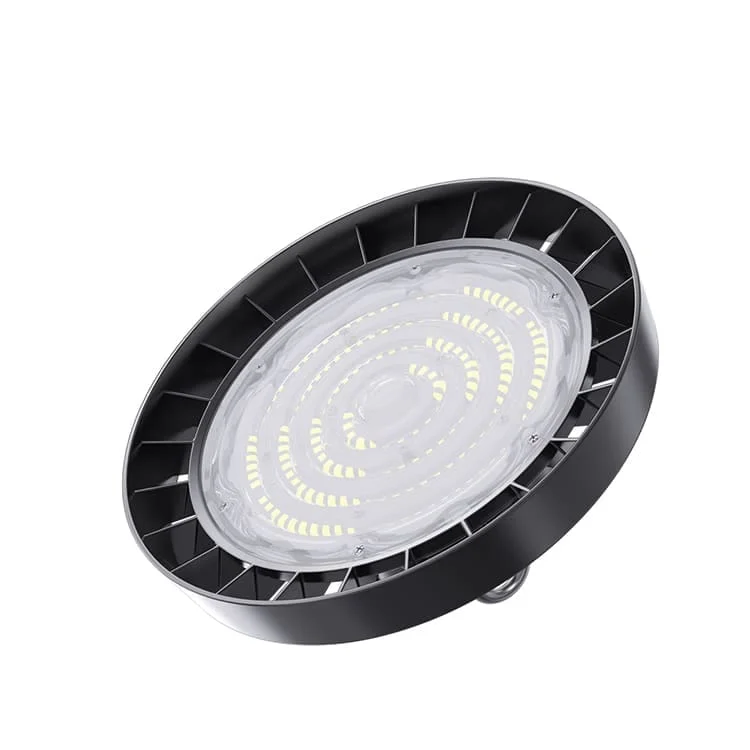

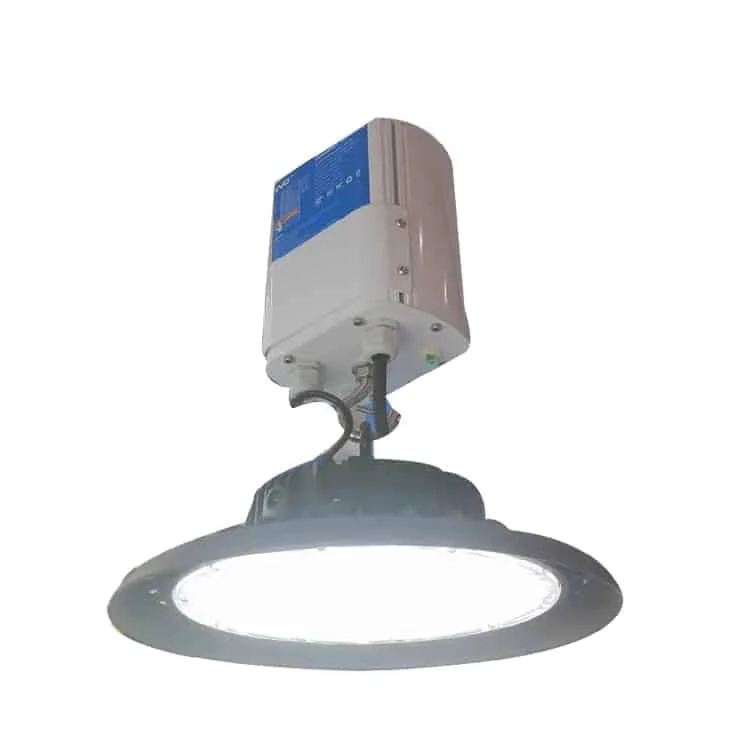

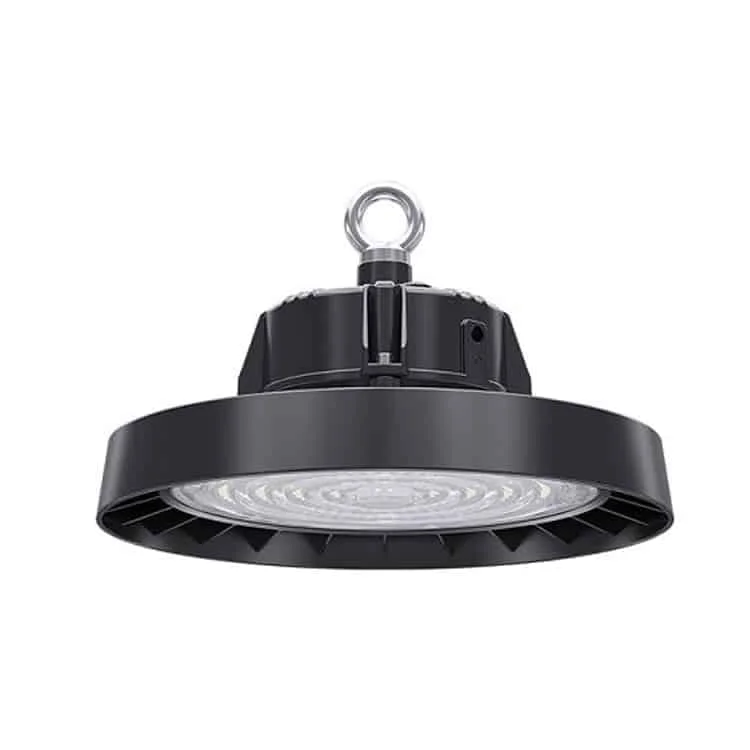

आपातकालीन बैटरी वाली B सीरीज हाई-बे लाइट
परियोजना में डिमिंग चाहिए, तो DALI या 0–10 V ड्राइवर वाले इन विकल्पों पर विचार करें: प्रकाश स्तर नियंत्रण वाली औद्योगिक लाइट। कैटलॉग में तेल, गैस या खनन का उल्लेख विस्फोटक वातावरण की उपयुक्तता नहीं बताता। फैक्ट्री या गोदाम में आपातकालीन संचालन अवधि और प्रकाश प्रवाह की सामान्य मोड से अलग पुष्टि करें। 190 lm/W तक दक्षता का दावा सामान्य संचालन के लिए है। B सीरीज में नाममात्र 100, 150 और 200 W विकल्प तथा कम आपातकालीन शक्ति पर घोषित 1–3 घंटे बैटरी अवधि है। तालिका की शक्ति और प्रवाह लगभग 150–160 lm/W देते हैं; वे 190 lm/W के ऊपरी दावे की पुष्टि नहीं करते। चुने हुए कॉन्फिगरेशन का परिणाम मापन रिपोर्ट से जांचें।
- संदर्भ सीरीज: HOYUWO-HB-B (EM)
- इनपुट वोल्टेज: 120–277 V AC, 50/60 Hz
- पावर फैक्टर: >0.95
- कुल हार्मोनिक विकृति: <10%
- सुरक्षा श्रेणी: IP65; इंस्टॉलेशन की शर्तें जांचें
- आघात प्रतिरोध: IK08
- विद्युत सुरक्षा वर्ग: I
- कार्य तापमान: −35°C से +55°C
- Lumileds SMD LED; घोषित प्रकाश दक्षता: 160lm/W-190lm/w
- लिथियम आपातकालीन बैटरी: संस्करण के अनुसार 10–30 W शक्ति पर घोषित 1–3 घंटे.
- ड्राइवर और पूरी लाइट के लिए अनुमत वातावरण की परिस्थितियों की पुष्टि करें।
- सर्ज वोल्टेज सुरक्षा: 4 या 10 kV विकल्प
- कोटेशन की शर्तों के अनुसार 5 वर्ष तक वारंटी
- CE, RoHS, LVD और EMC दावों के लिए ऑर्डर किए गए कोड के दस्तावेज मांगें।
| मॉडल कोड | शक्ति | आकार | प्रकाश प्रवाह | आपातकालीन मोड में संचालन | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
| HOYUWO-HB-100WB(EM) | 100W±5% | Ø248*H155mm | 15000-16000lm | 10–15 W; किट के लिए पुष्टि की जाने वाली घोषित अवधि 1–3 घंटे | डेटाशीट मांगें |
| HOYUWO-HB-150WB(EM) | 150W±5% | Ø308*H165mm | 22500-24000lm | 15–20 W; किट के लिए पुष्टि की जाने वाली घोषित अवधि 1–3 घंटे | डेटाशीट मांगें |
| HOYUWO-HB-200WB(EM) | 200W±5% | Ø360*H175mm | 30000-32000lm | 30 W; किट के लिए पुष्टि की जाने वाली घोषित अवधि 1–3 घंटे | डेटाशीट मांगें |
- डिमिंग: PWM / 0–10 V / DALI
- सप्लाई विकल्प: 12, 24, 36 या 48 V DC।
- मोशन सेंसर
- गोदाम की लाइटिंग
- रेलवे स्टेशन की लाइटिंग
- सुपरमार्केट की लाइटिंग
कारखाने, वर्कशॉप या गोदाम में ऊंचाई पर लगने वाली लाइटें चुनते समय रैक और वर्कस्टेशन ध्यान में रखें। उनका स्थान ऑप्टिक्स, व्यवस्था और आवश्यक लाइटों की संख्या को प्रभावित करता है।
स्टील चेन से सस्पेंशन या कोणीय ब्रैकेट से सरफेस माउंटिंग पर विचार किया जा सकता है; मॉडल की उपयुक्त एक्सेसरी चुनें।

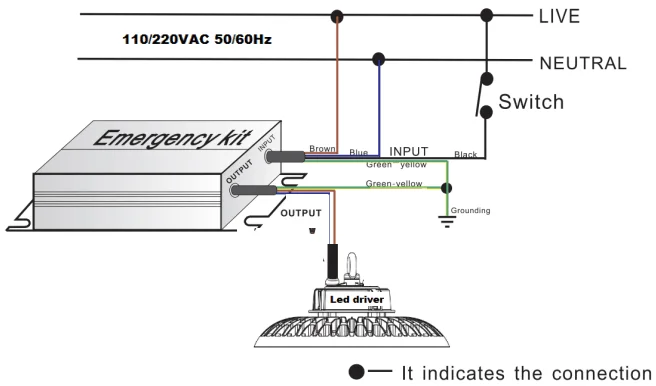

आपातकालीन बैटरी वाली लाइट का कनेक्शन आरेख देखें:
ऑर्डर से पहले चयन के मानदंड
ड्राइवर सहित पूरी हाई-बे लाइट का अनुमत कार्य तापमान मांगें। ध्यान रखें कि छत के पास तापमान फर्श से अलग हो सकता है।
इंस्टॉलेशन विशेषज्ञ को ड्राइवर का घोषित इनरश करंट दें, ताकि वह सर्किट और जुड़ी लाइटों की संख्या तय कर सके।
सपोर्ट की भार क्षमता, सस्पेंशन तरीका और रखरखाव पहुंच जांचें। एंकर और विद्युत कनेक्शन मॉडल मैनुअल के अनुसार करें।
क्या आपातकालीन रोशनी सामान्य संचालन जैसी ही होती है?
आपातकालीन सुविधा होने पर बैटरी, अवधि और उस मोड का प्रकाश प्रवाह या शक्ति सामान्य संचालन से अलग बताएं। लाइट की नाममात्र शक्ति अपने आप आपातकालीन प्रदर्शन नहीं बताती।
ऑर्डर से पहले किन मापों की पुष्टि करनी चाहिए?
HOYUWO-HB-100WB(EM) के ड्राइंग में Ø248 × 155 mm ऊंचाई दी है। आयामों को पूरे परिवार पर लागू मानने के बजाय सपोर्ट और मिलने वाले संस्करण से तुलना करते हैं।
क्या हाई-बे लाइट चुनने के लिए परिसर की ऊंचाई पर्याप्त है?
नक्शे में मशीनें, रैक और कार्य सतहें जोड़ें। शक्ति और लाइट संख्या तय करने से पहले इन विवरणों के साथ फोटोमेट्री जांचें।
कौन सी डिमिंग प्रणाली ऑर्डर करनी चाहिए?
स्थल की नियंत्रण प्रणाली के साथ ड्राइवर और उसका प्रोटोकॉल चुनें। ऑर्डर में इस संस्करण के लिए सही संयोजन स्पष्ट करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · माउंटिंग
- फेज
- न्यूट्रल
- स्विच
- आपातकालीन किट,
- आउटपुट
- भूरा
- नीला
- इनपुट
- हरा-पीला
- काला
- /आउटपुट
- सुरक्षात्मक अर्थिंग
- एलईडी ड्राइवर
- — कनेक्शन दिखाता है
