रडार सेंसर वाली औद्योगिक हाई-बे लाइट
संबंधित परिसर या कार्यक्षेत्र की वास्तविक परिस्थितियों में डिटेक्शन और बचत जांचें। विन्यास के लिए सेंसर की संवेदनशीलता और समय सेटिंग चाहिए। रडार सेंसर गति पहचानता है तो लाइट 100% शक्ति पर आती है; स्टैंडबाय में संस्करण के अनुसार 20–30% प्रकाश स्तर बताया है। विवरण में 10–16 m और तालिका में 10–15 m डिटेक्शन दूरी है, इसलिए स्थल पर वास्तविक संचालन जांचें। मुख्य वोल्टेज सूची में 120–265 V AC और चित्र में 100–240 V AC है; इंस्टॉलर प्राप्त मॉडल का लेबल मानें।
- इनपुट वोल्टेज: 120–265 V AC, 50/60 Hz
- पावर फैक्टर: >0.95
- मोशन सेंसर: मानक माइक्रोवेव रडार; वैकल्पिक PIR
- सेंसर डिटेक्शन दूरी: 10–16 m; संस्करण और परिस्थितियां जांचें
- डिटेक्शन कोण: 120°
- घोषित जीवनकाल: 50,000 घंटे
- माउंटिंग: हुक से पेंडेंट या ब्रैकेट से सतह पर।
- घोषित अनुरूपता: CE और RoHS
- सुरक्षा श्रेणी: IP65
- सामग्री: डाई-कास्ट एल्युमिनियम बॉडी और PC लेंस
- प्रकाश कोण: 90° / 120°
- रंग तापमान: 3000/4000/6500 K
- CRI: >70 या 80
| मॉडल कोड | शक्ति | आकार | प्रकाश प्रवाह | गति पहचानने की दूरी | तकनीकी डेटाशीट |
|---|---|---|---|---|---|
| HOYUWO-HB-100WB-02 | 100W±5% | Ø255*H150mm | 15000-16000lm | 10–15 मीटर | डेटाशीट मांगें |
| HOYUWO-HB-150WB-02 | 150W±5% | Ø300*H156mm | 22500-24000lm | 10–15 मीटर | डेटाशीट मांगें |
| HOYUWO-HB-200WB-02 | 200W±5% | Ø355*H161mm | 30000-32000lm | 10–15 मीटर | डेटाशीट मांगें |
कारखाने, वर्कशॉप या गोदाम में ऊंचाई पर लगने वाली लाइटें चुनते समय रैक और वर्कस्टेशन ध्यान में रखें। उनका स्थान ऑप्टिक्स, व्यवस्था और आवश्यक लाइटों की संख्या को प्रभावित करता है।
ऑर्डर से पहले चयन के मानदंड
तापमान के लिए उपयुक्तता जांचने हेतु पावर सप्लाई सहित पूरी लाइट की अनुमत परिवेश तापमान सीमा मांगें।
लगाने से पहले तकनीकी चित्र की तुलना फिटिंग बिंदुओं और विद्युत आरेख से करें। बिजली बंद रखते हुए प्राप्त लाइट के निर्देशों के अनुसार इंस्टॉलेशन करें।
सेंसर को माउंटिंग क्षेत्र के अनुसार कैसे चुनें?
पास के या उपयोग से बाहर क्षेत्रों से सेंसर सक्रिय न हो, इसके लिए स्थल पर परीक्षण करें। तय करें कि व्यक्ति, वाहन या दोनों की पहचान चाहिए और स्टैंडबाय रोशनी आवश्यक है या नहीं। बाधाओं और ऊंचाई को ध्यान में रखकर संस्करण की डिटेक्शन दूरी, तकनीक और सेटिंग जांचें।
कौन से माप की पुष्टि करनी चाहिए?
मॉडल के चित्र के अनुसार आकार, कटआउट और फिटिंग की तुलना करें तथा पावर सप्लाई के लिए भी जगह रखें।
क्या चयन के लिए केवल ऊंचाई पर्याप्त है?
चयन केवल ऊंचाई पर आधारित न करें। मॉडल की फोटोमेट्री से ऑप्टिक्स, कार्य क्षेत्रों की व्यवस्था और जगह में मौजूद अवरोधों का मूल्यांकन करें।
चित्रों की जानकारी का पाठ रूप
चित्र 1 · तकनीकी विशेषताएं

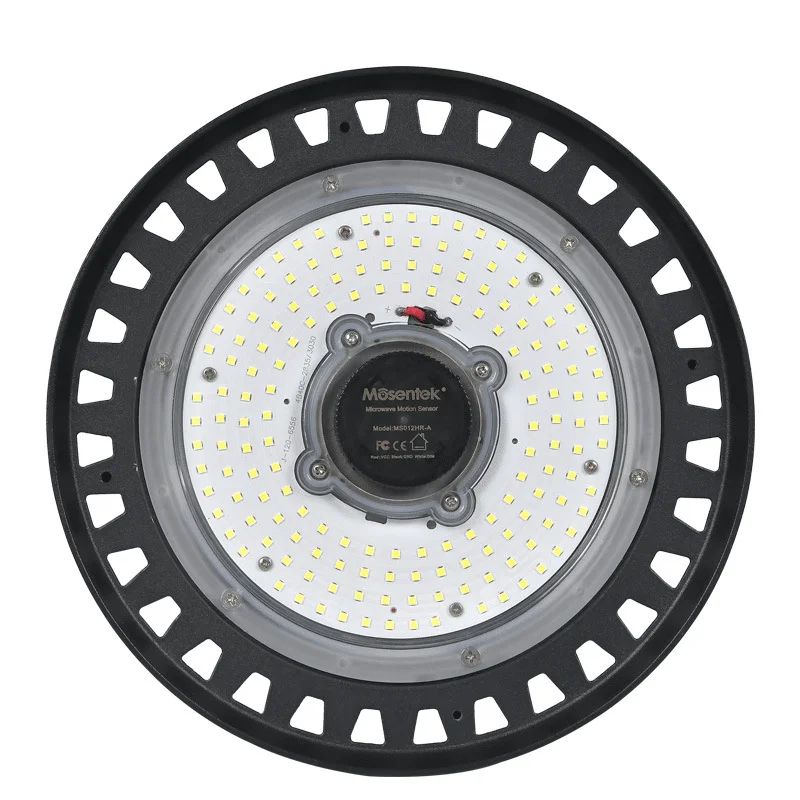

- माइक्रोवेव मोशन सेंसर

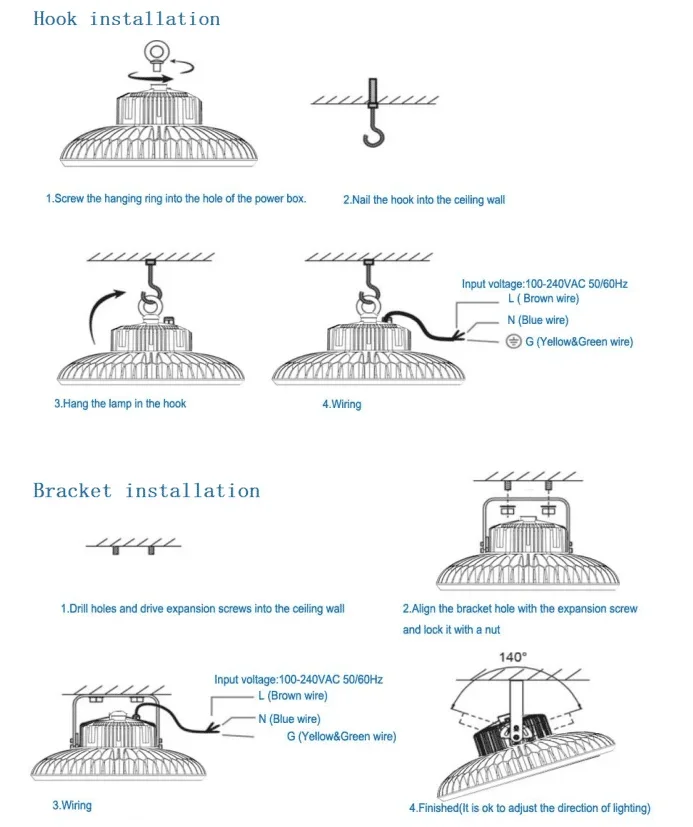

चित्र 2 · माउंटिंग
- हुक से माउंटिंग
- 1. सस्पेंशन रिंग को पावर बॉक्स के छेद में कसें।
- 2. हुक छत पर मजबूती से लगाएं।
- इनपुट वोल्टेज: 100–240 V AC, 50/60 Hz
- L — भूरा तार
- N — नीला तार
- G — पीला-हरा तार
- 3. लाइट को हुक पर लटकाएं।
- 4. बिजली बंद रखते हुए तार जोड़ें।
- ब्रैकेट से माउंटिंग
- 1. छेद बनाकर छत के उपयुक्त एक्सपैंशन एंकर लगाएं।
- 2. ब्रैकेट का छेद एंकर से मिलाएं
- और नट से कसें
- — L: भूरा तार
- 3. बिजली बंद रखते हुए तार जोड़ें।
- 4. माउंटिंग के बाद प्रकाश की दिशा समायोजित करें।
