एलईडी ट्रैक स्पॉट चयन: संगत ट्रैक और ऑप्टिक्स

पहले मौजूदा ट्रैक की सीरीज का दस्तावेज और हर क्षेत्र का प्रकाश उद्देश्य तय करें। दुकान या गैलरी में स्पॉट मोड़ना आसान हो सकता है, लेकिन एडाप्टर सिस्टम से मेल खाए। डिमिंग और कई सर्किट में चयन केवल चालक संख्या से नहीं होता। यह मार्गदर्शिका विद्युत संगतता और वितरण साथ देखकर सही परिवार चुनने में मदद करती है।

ट्रैक और एडाप्टर प्रकार

स्पॉट से पहले ट्रैक प्रोफाइल और एडाप्टर की सीरीज जांचें।

दस्तावेज से ट्रैक सिस्टम पहचानें

विशेषताएं	जांच विषय
सप्लाई और सर्किट	सीरीज की फेज लाइन, न्यूट्रल और स्विचिंग आरेख तय करें। दो और तीन सर्किट समान नहीं।
सुरक्षा चालक	सिस्टम की जरूरत पर पहचानें और निरंतरता रखें। काम केवल व्यापार तार संख्या से नहीं निकलता।
DALI या अन्य नियंत्रण	डेटा संपर्क, संगत ड्राइवर और एडाप्टर जांचें। चार चालक अकेले DALI संगतता नहीं बताते।
एडाप्टर और फिक्सिंग	ज्यामिति, लॉक और संगत मॉडल कोड जांचें। समान रूप सुरक्षित यांत्रिक या विद्युत जोड़ की गारंटी नहीं।
भार	एक्सेसरी, सप्लाई और इनरश करंट सहित सिस्टम की विद्युत तथा यांत्रिक सीमाएं मानें।

ट्रैक को सीरीज, ज्यामिति, सप्लाई और संपर्क कार्य से पहचानें। तार संख्या का व्यापार नाम अकेले पर्याप्त संगतता मानक नहीं।
तीन सर्किट सिस्टम में सुरक्षा व्यवस्था के अलावा तीन अलग लाइन और न्यूट्रल हो सकते हैं। DALI संस्करण में संपर्क कार्य बदल सकते हैं। संबंधित सिस्टम आरेख आधार है।

ट्रैक एडाप्टर स्पॉट पकड़ता और बिजली जोड़ता है। 2, 3 या 4 तार नाम ब्रांड या सीरीज में संगतता गारंटी नहीं। संपर्क कार्य, ज्यामिति और लॉक साथ मिलें।

व्यापार “2, 3 या 4 तार” को कनेक्शन निर्देश न लें। संस्करण अनुसार कुछ संपर्क डेटा ले सकते हैं; सुरक्षा चालक अलग पहचानें। तीन सर्किट में सप्लाई लाइन केवल डिजाइन अनुसार चुनें।

जरूरी सुरक्षा निरंतरता रखें और संस्करण आरेख मानें। 0–10 V या DALI में चालक, नियंत्रण और ड्राइवर साथ जांचें; चार चालक स्वतः दोनों विकल्प नहीं देते।

मौजूदा ट्रैक बढ़ाने से पहले सीरीज और दस्तावेज ढूंढें। समान रूप मेल का प्रमाण नहीं। गलत एडाप्टर फिक्सिंग और विद्युत संपर्क दोनों बिगाड़ सकता है।

संगत प्रोफाइल का स्पॉट दिशा और एक्सेंट देता है। सिस्टम खिसकाने की अनुमति दे तो स्थान बदलाव विधि मानें और निर्देश अनुसार सप्लाई अलग करें।

कौन से एलईडी ट्रैक स्पॉट हैं?

स्रोत अनुसार अलग एमिटर, COB और GU10 या PAR लैंप मॉडल हो सकते हैं। ट्रैक संगतता से पहले संरचना अंतर तय करें।

अलग एलईडी एमिटर वाले ट्रैक स्पॉट: स्रोत में 1 W एमिटर से बने 20 W से कम 3, 5, 7, 9, 12, 15 और 18 W डिजाइन हैं। ये खास व्यवस्थाएं हैं; रंग प्रतिपादन, माप और लागत पूरे डिजाइन पर निर्भर हैं।
COB एलईडी ट्रैक स्पॉट COB मॉड्यूल लेते हैं। हर मॉडल की शक्ति और रंग प्रतिपादन जांचें। CRI>90 और 40–50 W उदाहरण हैं; सभी COB का साझा गुण नहीं। सही व्यवस्था बड़े वाणिज्यिक क्षेत्र की जरूरत पूरी कर सकती है।
GU10 लैंप ट्रैक स्पॉट GU10 होल्डर बॉडी और बदलने योग्य GU10 एलईडी लैंप मिलाते हैं। 5–7 W उदाहरण है। अनुमत शक्ति, माप और बदलाव शर्त जांचें; सामान्य या एक्सेंट काम ऑप्टिक्स तथा परियोजना पर निर्भर है।
PAR लैंप ट्रैक लाइट PAR30 या PAR38 जैसे E26/E27 लैंप की संगत बॉडी और होल्डर लेती है। GU10 जैसे लैंप बदल सकता है, लेकिन होल्डर अलग हैं। 9, 12 और 15 W उदाहरण हैं; माप, सीमा और बदलाव जांचें।

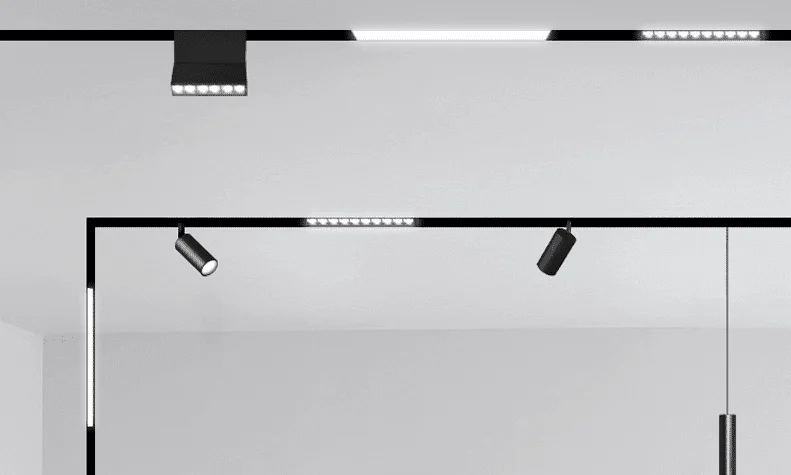

मैग्नेटिक ट्रैक लाइटिंग समान सीरीज के संगत मॉड्यूल मिलाने देती है। मैग्नेटिक ट्रैक लाइटिंग सिस्टम सीरीज के गुणों से आवासीय और वाणिज्यिक उपयोग में आ सकता है।

हर संपर्क का काम आरेख से तय करें। एक सर्किट, अलग स्विच वाली कई लाइन या अतिरिक्त नियंत्रण संपर्क वाले ट्रैक हैं। “दो सर्किट” का अर्थ “तीन फेज” नहीं।

ट्रैक लाइटिंग कैसे काम करती है?

इंस्टॉलर निर्देश से लॉक, सीरीज और आरेख जांचे। ट्रैक तथा एडाप्टर संपर्क मिलें; रूप देखकर कनेक्शन न तय करें। एलईडी ट्रैक स्पॉटलाइट के लिए 110–120 V या 220–240 V AC और 12–24 V DC विकल्प हैं। ये परस्पर बदलने योग्य नहीं; हर लाइट को संगत प्रोफाइल चाहिए।

मेन्स वोल्टेज या कम वोल्टेज ट्रैक?

मानदंड	मेन्स वोल्टेज ट्रैक	कम वोल्टेज ट्रैक
सप्लाई	लाइट और सिस्टम की बताई सप्लाई; ड्राइवर स्पॉट में हो सकता है	वोल्टेज, शक्ति और नियंत्रण से संगत सप्लाई
प्रकाश वितरण	स्पॉट की ऑप्टिक्स पर निर्भर	स्पॉट की ऑप्टिक्स पर निर्भर
माउंटिंग	निर्देश के अनुसार योग्य कर्मचारी और उचित सुरक्षा के साथ	सप्लाई और रखरखाव पहुंच सहित निर्देश के अनुसार
लंबाई और भार	सीरीज और सर्किट की सीमाएं	सीरीज, करंट और वोल्टेज ड्रॉप सीमाएं
उपयोग	उत्पाद और परिवेश की अनुमत दशाएं	उत्पाद और परिवेश की अनुमत दशाएं
सुरक्षा	काम से पहले सप्लाई अलग करें	कम वोल्टेज अकेले नमी उपयुक्तता नहीं और चालू संपर्क छूने की अनुमति नहीं

एलईडी ट्रैक स्पॉट शक्ति और वोल्टेज

शक्ति से पहले स्पॉट बॉडी देखें। कुछ मॉडल 50 W तक, दूसरे नहीं पहुंचते। 110/220 V AC मेन्स को 12, 24 या 48 V एलईडी सिस्टम से अलग रखें।

ट्रैक लाइट के प्रकार	GU10 लैंप ट्रैक स्पॉट	MR16 एलईडी ट्रैक स्पॉट	COB एलईडी ट्रैक स्पॉट	मैग्नेटिक ट्रैक लाइटिंग
शक्ति	3W 5W 7W	3W 5W 7W	7W 10W 15W 20W 25W 30W 40W 50W	6W 12W 18W 20W 30W
इनपुट वोल्टेज	110/220-240VAC 50/60Hz	12VDC या 24VDC	110/220V-240VAC 50/60Hz	48Vdc या 24VDC

एलईडी ट्रैक स्पॉट कैसे चुनें?

नीचे खरीद मानदंड परियोजना जरूरत से तुलना करें:

एडाप्टर: ट्रैक और नियंत्रण से संगत मॉडल चुनें। समान संपर्क संख्या पर्याप्त नहीं। संबंधित जानकारी: एलईडी बीम कोण.
ड्राइवर: करंट, वोल्टेज, डिमिंग और ताप जांचें। LIFUD, OSRAM, PHILIPS और DONE ब्रांड उदाहरण हैं; नाम स्वतः पांच या दस वर्ष वारंटी नहीं देते।
प्रवाह और रंग प्रतिपादन: जरूरी प्रकाश और प्रदर्शित वस्तु की रंग सटीकता तय करें। उच्च CRI अच्छे वितरण की जगह नहीं।
ऑप्टिक्स: स्रोत में 15°, 24°, 36° और 50° हैं। दूरी, लक्ष्य आकार और फोटोमेट्री से चुनें; कोण अकेले परिणाम नहीं।
समयगत मॉड्यूलेशन: माप और डिमिंग मेल मांगें। कैमरा बैंड न दिखना झिलमिलाहट न होने का प्रमाण नहीं।
दृश्य आराम: स्थान, शील्ड और प्रदीप्तिमान देखें। UGR<19 या <15 केवल खास गणना दशाओं में सार्थक है।

एक सर्किट या एक मीटर ट्रैक पर कितने स्पॉट?

1600 W या प्रति मीटर दो स्पॉट सभी इंस्टॉलेशन की क्षमता नहीं। इंस्टॉलर अनुमत करंट, इनरश, सप्लाई, सुरक्षा, एक्सेसरी और यांत्रिक भार जांचे। 1, 2 और 3 मीटर सप्लाई लंबाई हैं; भार सीमा नहीं।

एलईडी ट्रैक स्पॉट कैसे लगाएं?

योग्य कर्मचारी कनेक्शन और जांच करें; सप्लाई अलग करके निर्देश मानें। मार्ग पूरा करने से पहले ट्रैक, सप्लाई, एडाप्टर, जोड़ दिशा और निरंतरता जांचें।

ट्रैक लाइटिंग कहां इस्तेमाल हो सकती है?

ऑप्टिक्स और सिस्टम के अनुसार ट्रैक स्पॉट अलग प्रकाश काम में ढल सकते हैं।

घर: रसोई की लाइटिंग, लिविंग रूम और भोजन क्षेत्र।
दुकान में शोकेस, प्रदर्शन और बिक्री क्षेत्र रोशन हो सकते हैं। ऑप्टिक्स तथा माउंटिंग सही हों तो होटल, संग्रहालय और प्रदर्शनी हॉल में भी उपयोग है।
गोदाम और फैक्ट्री के लिए औद्योगिक लाइटिंग।

ट्रैक लाइटिंग के लाभ कैसे जांचें?

सही ऑप्टिक्स से एलईडी प्रकाश निर्देशित करती है और प्रकाश उत्पादन में पारा नहीं लेती। फिर भी ताप, विद्युत भाग और अंत में सही प्रबंधन जरूरी हैं। यह “विकिरण रहित” स्रोत या स्वास्थ्य गारंटी नहीं।

ऊर्जा बचत: ऐतिहासिक तुलना में कुछ मेटल हैलाइड के मुकाबले खपत 40–50% बताई है। सभी मॉडल का परिणाम नहीं। समान प्रकाश सेवा देने वाली पूरी लाइटें तुलना करें।

लंबी उपयोग आयु: एलईडी के 30,000 और मेटल हैलाइड के 8,000 घंटे उदाहरण हैं। खास उपकरण का आयु मानदंड और दशाएं जांचें।

गलियारे और उत्पाद के सामने से नमूना देखें। स्पॉट मोड़कर वस्तु पर और सीधे दृष्टि में आने वाला प्रकाश जांचें। दूसरे लाइट वितरण के लिए उचित दिशा दर्ज करें।

प्रकाश मोड और विद्युत सर्किट अलग रखें

हर मोड की वस्तु और सतह चिह्नित करें; फिर मौजूदा सर्किट में स्पॉट वितरण जांचें। दिशा बदलना और स्वतंत्र नियंत्रण अलग गुण हैं। चयन से पहले दोनों तय करें।

ट्रैक स्पॉट में कौन सी समस्या हो सकती है?

खराबी कीमत या ब्रांड से जोड़ने से पहले लक्षण की दशा दर्ज करें। जांच में मेल, नियंत्रण, मॉड्यूल, ड्राइवर, संपर्क और सप्लाई आएं। कारण किसी में हो सकता है।

ट्रैक स्पॉट झिलमिलाहट

स्पॉट झिलमिलाए तो ये संभावनाएं जांचें:

एलईडी बोर्ड और ड्राइवर का आउटपुट करंट तथा वोल्टेज मेल हो। 280–300 mA और 3.0–3.4 V स्रोत के एमिटर उदाहरण हैं; सभी मॉड्यूल निदान के सार्वभौमिक मान नहीं।
खराब ड्राइवर निर्माता विधि से मॉड्यूल, डिमिंग और पूरे सिस्टम के अनुकूल मॉडल से बदलें।
झिलमिलाहट ताप, सप्लाई, संपर्क या नियंत्रण से हो सकती है। एल्युमिनियम बॉडी अकेले पर्याप्त ताप प्रबंधन नहीं साबित करती। मरम्मत से पहले कारण जांचें।

ट्रैक स्पॉट नहीं जलता

न जलने वाले स्पॉट में ये कारण और काम देखें:

आरेख से सप्लाई और संपर्क जांचें। AC में L और N धनात्मक/ऋणात्मक ध्रुव नहीं; इन्हें बदलना सामान्य खराबी समाधान नहीं।
खराब ड्राइवर की जगह मॉड्यूल और सिस्टम से संगत भाग चाहिए। ब्रांड नाम स्वतः पांच वर्ष आयु प्रमाण नहीं।
मॉड्यूल अलग कारणों से खराब हो सकता है। मरम्मत निर्माता विधि से हो; विद्युत तथा तापीय सुरक्षा बनी रहे।

अपर्याप्त प्रवाह

प्रकाश कम हो तो वितरण, दिशा, माप और संचालन तुलना करें। समान उपयोगी प्रकाश कम शक्ति में मिलने से बचत हो सकती है; लाइट सस्ती होना नहीं बताता।

नया स्पॉट कम प्रकाश दे तो दस्तावेज और माप तुलना करें। जैसे 15 या 20 W लेबल के सामने 10 W माप में उपकरण और परीक्षण जांचना जरूरी है। दृश्य अनुभव अकेले गलत घोषणा नहीं साबित करता।
प्रकाश घटे तो गंदगी, ताप, सप्लाई और मॉड्यूल देखें। 100, 70 और 50 lm/W शक्ति नहीं, दक्षता हैं। एक या छह महीने बाद इन चरणों में सार्वभौमिक गिरावट नहीं बताई जा सकती।

दुकान प्लान में बदलते प्रदर्शन क्षेत्र दिखाएं

भारत में दुकान नवीनीकरण के लिए मौसमी शोकेस, स्थिर शेल्फ और कैश काउंटर अलग मोड में तय कर सकते हैं। इस उदाहरण में ट्रैक आज के लेआउट के साथ पहुंच योग्य नई दिशा का क्षेत्र भी समेटे। हर मोड स्वतंत्र चल सकता है या नहीं, विद्युत डिजाइन में अलग तय करें।

खरीद सूची में कनेक्टर भी जोड़ें

सीधे ट्रैक के साथ सप्लाई प्रवेश, एंड कैप, कोने और जोड़ के पूरे सीरीज कोड रखें। समान रंग वाले भागों का संपर्क क्रम अलग हो सकता है। प्लान और निर्माता संगतता सूची से अंतिम जांच साइट पर प्रयोग से जोड़ ढूंढना घटाती है।

विस्तार से पहले निर्माता, सीरीज, सर्किट और सप्लाई पहचानें। नमूने से एक्सेंट तथा चकाचौंध तय करके इंस्टॉलर से भार, नियंत्रण और फिक्सिंग जांचें। संगत कनेक्टर और एक्सेसरी शुरुआत से प्रस्ताव में लें। लेबल और फोटो दस्तावेज के पूरक हों; केवल रूप से कनेक्शन न तय करें।
